Kokoa liitännät kohteen tarpeisiin

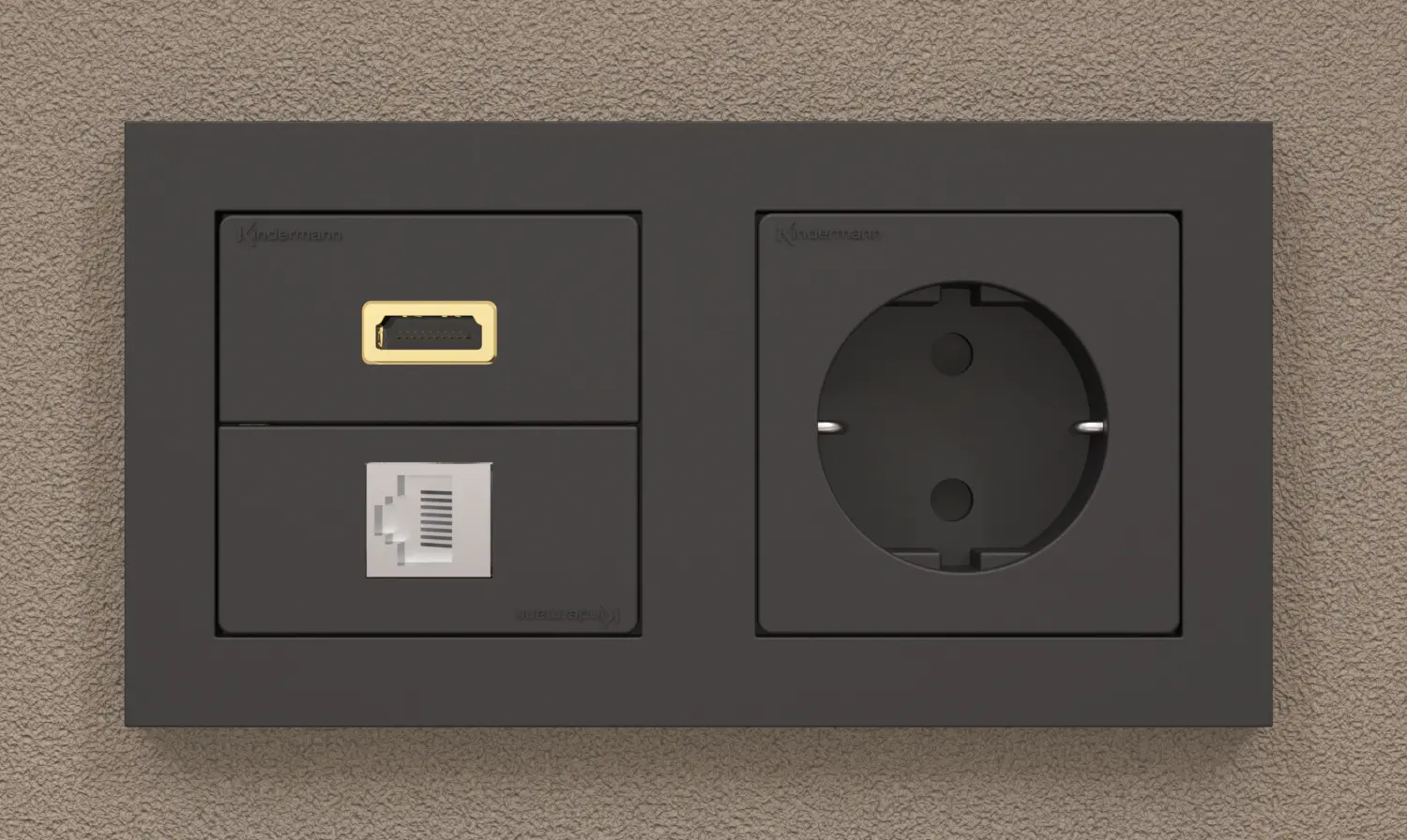

KDC-sarja perustuu kahteen yhdistettävään puolilevyyn, joista muodostetaan haluttu liitäntäkokonaisuus. Valikoimassa on esimerkiksi HDMI-, DisplayPort-, USB-, RJ45- ja XLR-liitäntöjä sekä Keystone- ja D-aukkolevyjä. Käyttämätön paikka voidaan viimeistellä sokealevyllä.
Modulaarinen rakenne mahdollistaa erilaisten liitäntäpisteiden toteuttamisen samalla kalustesarjalla. Esimerkiksi neuvotteluhuoneeseen voidaan valita HDMI- ja verkkoliitäntä, kun taas opetustilan tarpeisiin voi sopia kuva- ja audioliitäntöjen yhdistelmä.
Värivaihtoehdot ovat valkoinen RAL 9010 ja antrasiitti RAL 7024.
Sovita KDC valittuun sähkökalustesarjaan
KDC-asennusrungon mukana toimitetaan 50 × 50, 54 × 54 ja 55 × 55 mm etulevyt. Sarja on yhteensopiva useiden yleisten sähkökalustesarjojen kanssa.
Yhteensopivuus ja mahdollinen sovitintarve tarkistetaan käytettävän kalustesarjan mukaan. Esimerkiksi ABB Impressivo -asennuksissa tarvitaan sovitin.
Suunnittelussa kannattaa huomioida myös liittimien asennussyvyys ja kaapelien vaatima tila rasian takana. Liitäntätapa ja kaapelin lähtösuunta vaikuttavat sopivan rasian valintaan.
HDMI-yhteys myös pidemmälle matkalle

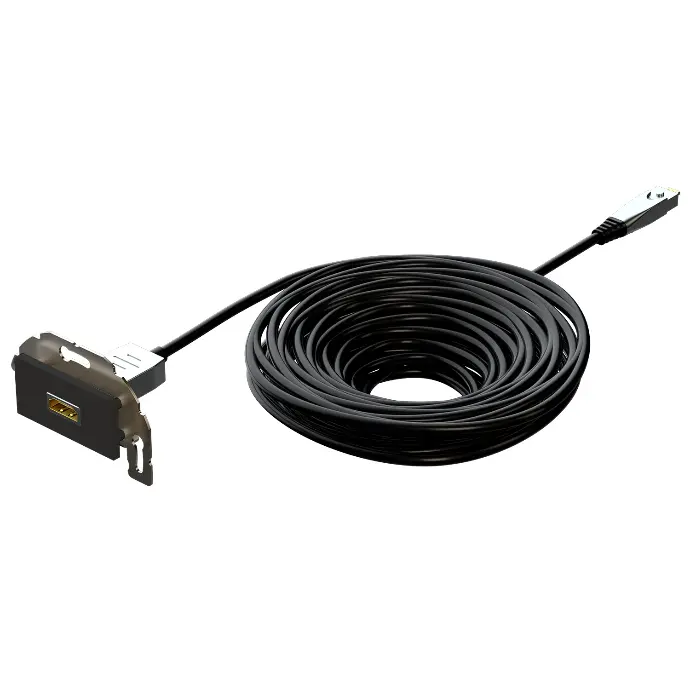

Kun näytön tai projektorin ja liitäntäpisteen välinen etäisyys kasvaa, HDMI-yhteys voidaan toteuttaa optisella AOC-kaapelilla.
Kindermannin valikoimassa on KDC-sarjan runkoliittimellä varustettuja HDMI 2.0 AOC -kuitukaapeleita 5–25 metrin pituuksina. Esitteessä kuvatussa asennuksessa kaapeli lähtee suoraan taakse, joten toteutus tarvitsee tavallista syvemmän sähkörasian tai sopivan korotusrenkaan.
Kaapeli ja liitäntäosat valitaan tarvittavan pituuden, kuvasignaalin vaatimusten ja asennustilan perusteella. Autamme varmistamaan kohteeseen sopivan kokonaisuuden.
Suunnitteletko kohteen AV-liitäntöjä?
Kerro meille tarvittavat liitännät, käytettävä sähkökalustesarja ja kaapelointietäisyydet. Tele-Tukku auttaa valitsemaan sopivat KDC-osat, sovittimet ja kaapelit.
Tutustu Kindermann KDC -tuotteisiin
Ota yhteyttä: myynti@tele-tukku.fi | 09 4133 2200
