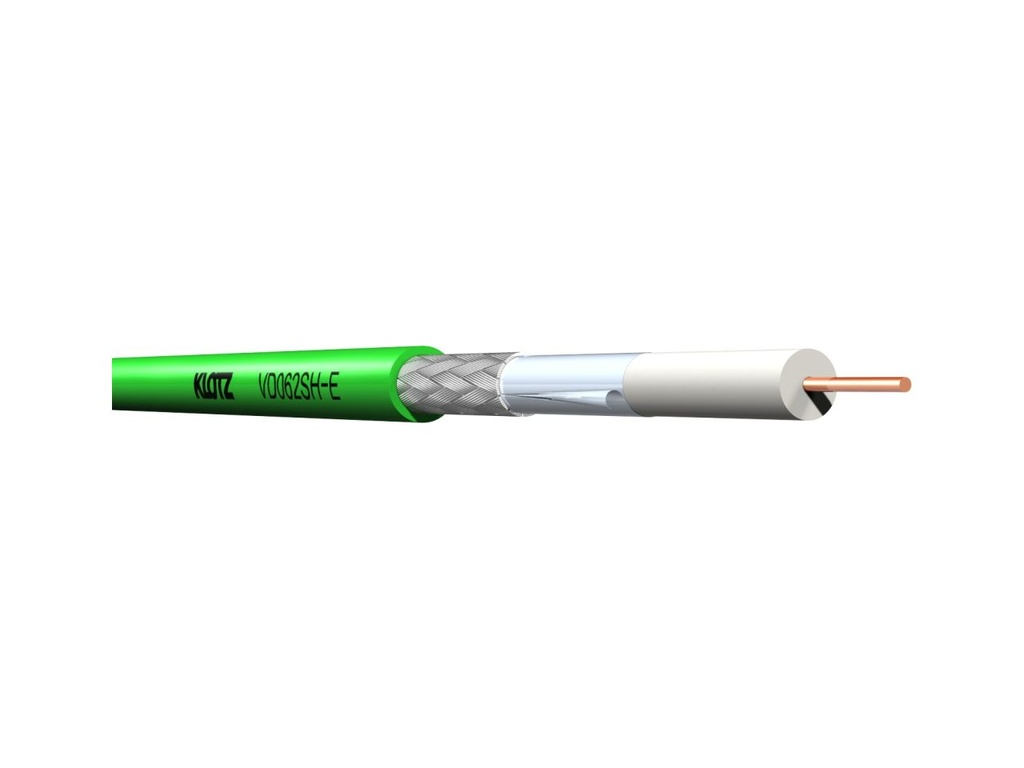

HD-SDI-videokoaxialkabel 0.6/2.8 AF, 6G-SDI, 75 Ω, Eca FRNC, grön K500
Klotz
KLOTZ VD062SH on 75 Ω:n vähähäviöinen videokoaksiaalikaapeli analogisten video- ja SDI-signaalien kiinteisiin sekä tilapäisiin asennuksiin. Vaahdotettu PE-eriste ja kaksinkertainen suojaus varmistavat luotettavan signaalinsiirron.
- Kaapeliryhmä: 0.6/2.8 AF
- Sisäjohdin: paljas kupari, 0,60 mm
- Suojaus: 100 % folio + 90 % kuparipunos
- Tyypillinen siirtoetäisyys: SD-SDI 255 m
- Tyypillinen siirtoetäisyys: 1,5G-SDI 65 m
- Tyypillinen siirtoetäisyys: 3G-SDI 47 m
- Paloa hidastava ja halogeeniton FRNC-vaippa
- CPR-luokka Eca
- Ulkohalkaisija: 4,5 mm
- Väri: vihreä
- Ei jatkuvaan mobiili- tai kelakäyttöön
Electrical number :
Tekniset tiedot:
Sisäjohdin Ø 0.60 mm
Eristys Vaahto PE Ø 2.8 mm
Suojaus AL/PET/AL kaksoissuoja folio + erittäin tiheä punos (92% peitto)
Kaapeli LSZH (low smoke zero halogen) vihreä
Kokonaishalkaisija 4.5mm
Käyttölämpötila -30 / +70celsius
Minimi taivutussäde 25mm
Impedanssi 75 Ohm
Vaimennus db/100m
1 MHz: 1.2
5 MHz: 2.7
10 MHz: 3.8
100 MHz: 10.8
135 MHz: 12.4
200 MHz: 15.0
270 MHz: 17.5
500 MHz: 24.2
750 MHz: 29.6
1000 MHz: 34.7
1500 MHz: 42.6
3000 MHz: 61.7
Heijastusvaimennus:
30 - 300 MHz: > 25 dB
300 - 1500 MHz: > 23 dB
1500 - 3000 MHz: > 21 dB
Vastaavat: Belden 1855A
| General | |
|---|---|
| Varumärke | Klotz |
| poistetut | |
| Färg – ANVÄND INTE | Vihreä |
| Tekniset tiedot | |
| Färg | Grön |
| Material | FRNC |
| Impedans | 75 ohm |
| Kabelns ytterdiameter | Ø 4.5 mm |
| Kabeltyp | HDSDI |
| CPR-klassificering | Eca |
| Ledartyp | Solid conductor |
