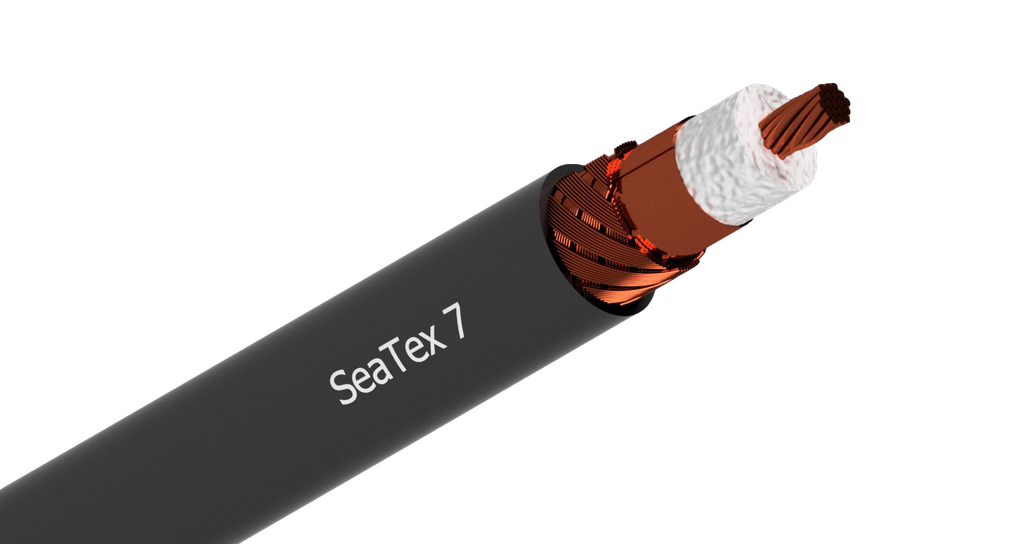

SeaTex 7 HF – tekniska data och användningsområden
Halogenfri 50 Ω koaxialkabel för marina antenn- och RF-anslutningar. Den röksnåla SHF2-manteln tål oljor, saltvatten och UV-strålning och passar kabelinstallationer på fartyg, offshoreanläggningar och vindkraftverk.
Isoleringen av skummad polyeten minskar överföringsförlusterna. Kopparfolie och kopparfläta ger dubbel skärmning som minskar påverkan av yttre störningar på signalen. Halogenfri, röksnål och UV-beständig SHF2-mantel.
Konstruktion och mått
- Ytterdiameter: Ø 7,3 ± 0,2 mm
- Innerledare: Ø 1,9 mm; flertrådig koppar (OFC), 19 × 0,38 mm (14 AWG)
- Dielektrikum: skummad PE med ytskikt, Ø 5,0 mm
- Skärmning: överlappande kopparfolie, täckning 100 %; kopparfläta, täckning 85 %
- Ytterledarens diameter: Ø 5,7 mm
- Mantel: SHF2 / LSZH, svart
- Vikt: 73 g/m (73 kg/km)
- Leverans: säljs per meter; standardtrumma 505 m (K505)
Elektriska egenskaper
Värden vid +20 °C om inget annat anges.
- Impedans: 50 ± 2 Ω
- Högsta driftfrekvens: 6 GHz
- Kapacitans: 78 pF/m (1 kHz)
- Hastighetsfaktor: 0,85
- Skärmdämpning: ≥ 90 dB vid 1 GHz
- Likströmsresistans: innerledare ≤ 9 Ω/km; ytterledare 8,7 Ω/km
- Isolationsresistans: ≥ 10 GΩ·km
- Provspänning: 10 kV DC (innerledare–skärm)
- Högsta spänning: 8 kV
Dämpning efter frekvens
Typisk dämpning i dB / 100 m vid +20 °C.
Alla 20 dämpningsvärden (5–6000 MHz)
Exempel: den beräknade dämpningen för en 25 meter lång kabel vid 1 GHz är cirka 5,38 dB. Kontaktförluster tillkommer.
Effekttålighet
Tillverkarens angivna maximala effekt i watt vid +40 °C.
Installation och driftförhållanden
- Minsta böjradie: 4 × ytterdiametern vid enstaka böjning; 8 × ytterdiametern vid upprepad böjning
- Temperatur, transport och fast installation: −55…+85 °C
- Temperatur, rörlig användning: −40…+85 °C
- Största dragkraft: 300 N
- Installation: inom- och utomhus; UV-beständig mantel
Välj 50 Ω kontakter dimensionerade för SeaTex 7 HF-kabel och följ kontakttillverkarens anvisningar för avisolering och montering. Skydda utomhusanslutningar mot fukt och undvik att klämma kabeln.
Godkännanden och dokument
- Mantel: SHF2, IEC 60092-360; halogenfri och röksnål; CPR Fca (EN 50575)
- Flamspridning: IEC 60332-3-22, kategori A; IEC 60332-1-2
- Oljebeständighet: EN 60811-2-1, 24 h / 100 °C
- Fartygsanvändning: tillverkarens angivna DNV-certifikat TAE00001JX
Tillverkarens tekniska data: SSB SeaTex 7 HF . Produktens datablad och prestandadeklaration (DoP) finns även på fliken Dokument.
