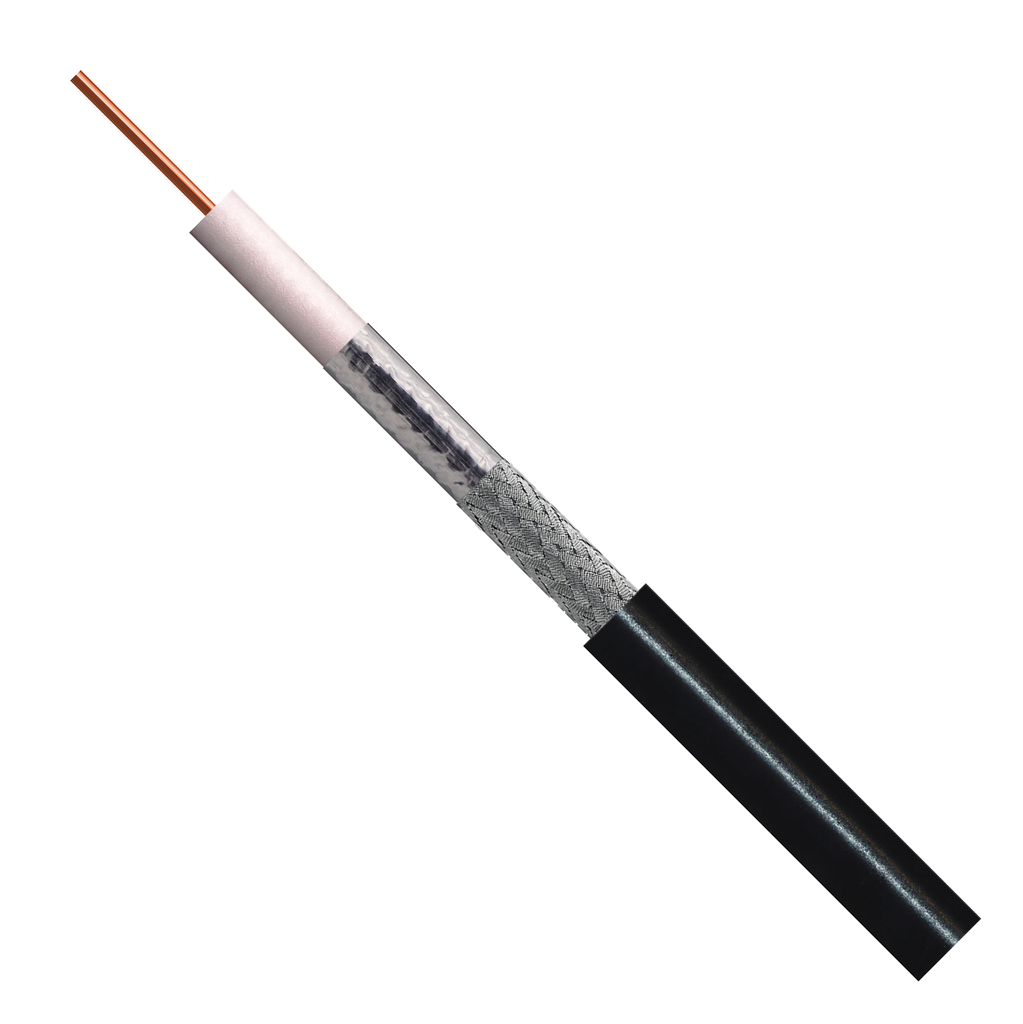

Sivacavi SAT 116905 SHF1 75 Ω koaxialkabel, LSZH, svart, 1000 m trumma
75 Ω RF-koaxialkabel för marina installationer och fartyg.
Egenskaper
- Halogenfri, flamhämmande SHF1/LSZH-mantel
- Innerledare: kopparbelagd aluminium (CCA)
- Folieskärm och förtent kopparfläta
Tekniska data
- Ytterdiameter: 15,00 ± 0,20 mm
- Färg: svart RAL 9004
- Temperaturområde: −40…+80 °C
- Trumlängd: 1000 m
- Försäljningsenhet: meter
SKU :
SAT116905-SHF1Sivacavi SAT116905-SHF1 – 75 Ω koaxialkabel
75 Ω RF-koaxialkabel för marina installationer och fartyg. Halogenfri, flamhämmande SHF1/LSZH-mantel. Folieskärm och förtent kopparfläta.
Konstruktion och mått
- Innerledare: kopparbelagd aluminium (CCA), Ø 2,74 mm
- Isolering: gasexpanderad skin-foam-skin-PE, Ø 11,60 ± 0,15 mm
- Folieskärm: aluminium-polyester-aluminium, 100 % täckning
- Kopparfläta: förtent koppar, 288 × 0,15 mm, 90 % täckning
- Ytterdiameter: 15,00 ± 0,20 mm
- Färg: svart RAL 9004
- Vikt: 205,6 kg/km (0,2056 kg/m)
- Trumlängd: 1000 m
- Försäljningsenhet: meter
Elektriska och mekaniska data
- Impedans: 75 ± 3 Ω
- Kapacitans: 53 pF/m
- Hastighetsfaktor: 84 %
- Ledarresistans: 4,7 Ω/km; fläta: 3,9 Ω/km (20 °C)
- Temperaturområde: −40…+80 °C
- Minsta böjradie: enstaka böjning 5 × ytterdiametern (75 mm), upprepad böjning 10 × ytterdiametern (150 mm)
- Mantelns gnistprov: 6,0 kV
Dämpning (dB/100 m, 20 °C)
5 MHz: 0,5 · 10 MHz: 0,6 · 50 MHz: 1,9 · 100 MHz: 2,6 · 200 MHz: 3,9 · 300 MHz: 4,3 · 470 MHz: 5,7 · 600 MHz: 6,7 · 862 MHz: 8,2 · 1000 MHz: 8,8 · 1350 MHz: 10,6 · 1500 MHz: 10,9 · 1750 MHz: 12,0 · 2150 MHz: 13,7 · 2400 MHz: 14,4 · 2750 MHz: 15,7 · 3000 MHz: 16,2.
Standarder
Enligt tillverkarens datablad: IEC 60092-359, IEC 60332-1-2, IEC 60332-3-22/24, IEC 60754-1, IEC 60754-2, IEC 60811-3-1, IEC 61034-2. DNV-typgodkänd produkt.
Tillverkare: SI.VA S.R.L. (Sivacavi), Italien. Försäljningsenhet: meter.
| General | |
|---|---|
| Varumärke | Sivacavi |
| Tekniset tiedot | |
| Färg | Svart |
| Material | SHF1 |
| Impedans | 75 ohm |
| Rullängd (m) CUT maksu | 1000 m |
| Ledarmaterial | Kuparipäällysteinen alumiini (CCA) |
| Ledartyp | Solid conductor |
| Kabelns ytterdiameter | Ø 15 mm |
| Skärmning | Alumiinifolio + tinattu kuparipunos |
| Kabeltyp | SAT116905 |
