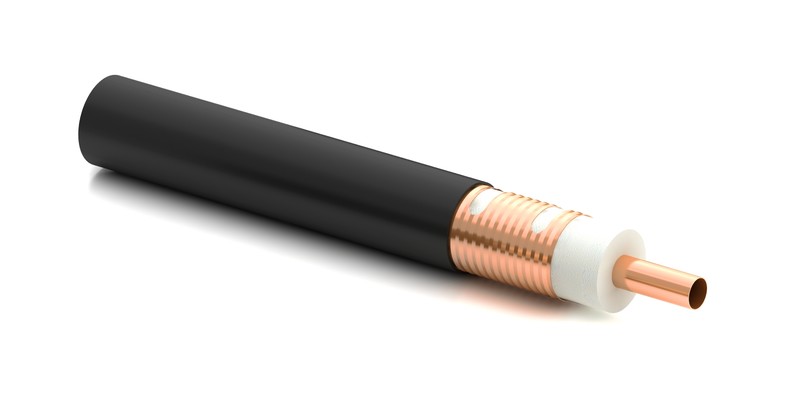

7/8" vuotava kaapeli FRNC 50ohm Eupen 75-3800 MHz, LTE/5G Eca
Eupen
EUCARAY RMC 78-G-HLFR-A on säteilevä eli niin sanottu ”vuotava” antennikaapeli, joka on suunniteltu laajakaistaiseen RF-signaalin jakeluun vaativissa ympäristöissä. Kaapeli soveltuu erinomaisesti käytettäväksi sisä- ja ulkotiloissa, kuten rakennuksissa, tunneleissa, metroissa, rautatietunneleissa sekä teollisuus- ja tuotantoympäristöissä, joissa tarvitaan tasainen ja luotettava radiopeitto pitkillä matkoilla.
7/8” kokoluokan rakenne tarjoaa erittäin pienen vaimennuksen, hyvän mekaanisen kestävyyden ja soveltuvuuden pitkiin vetoihin. HLFR-Eca-luokiteltu halogeeniton, vähäsavuinen ja liekinkestävä ulkovaippa täyttää tiukat paloturvallisuusvaatimukset ja mahdollistaa kaapelin käytön kohteissa, joissa tarvitaan korkeaa turvallisuustasoa.
Tekniset tiedot:
Taajuusalue MHz 30-2400, toimii parhaiten TETRA, GSM-900, GSM-R
Kaapelityyppi RMC (Radiated Mode Cable) Aukkoja lyhyin välein
Impedanssi 50 Ohm
Nopeuskerroin 88 %
Sisäjohdin mm 9.2 Ulkojohdin mm 23.5
Ulkovaippa mm 27
Pienin taivutussäde mm 350
Paino kg/m 0,400 Aukot indikoitu kohokuvioidulla viivalla vastakkaisella puolella
Vaimennus:
150 MHz 1,37 dB/100m C50% 80dB C95% 91dB
450 MHz 2,40 dB/100m C50% 76dB C95% 80dB
700 MHz 3,05 dB/100m C50% 74dB C95% 76dB
870 MHz 3,43 dB/100m C50% 74dB C95% 80dB
900 MHz 3,50 dB/100m C50% 73dB C95% 79dB
960 MHz 3.63 dB/100m C50% 74dB C95% 80dB
1800 MHz 5,22 dB/100m C50% 72dB C95% 77dB
2170 MHz 5,85 dB/100m C50% 68dB C95% 71dB
2400 MHz 6,24 dB/100m C50% 66dB C95% 70dB
2600 MHz 6,58 dB/100m C50% 65dB C95% 70dB
2700 MHz 6,76 dB/100m C50% 65dB C95% 69dB
3300 MHz 7,93 dB/100m C50% 64dB C95% 70dB
3500 MHz 8,39 dB/100m C50% 63dB C95% 69dB
3600 MHz 8,64 dB/100m C50% 63dB C95% 72dB
3800 MHz 9,18 dB/100m C50% 60dB C95% 64dB
4000 MHz 9,79 dB/100m C50% 65dB C95% 73dB
4200 MHz 10,48 dB/100m C50% 60dB C95% 65dB
4300 MHz 10,86 dB/100m C50% 58dB C95% 63dB
Resonanssi taajuudet: MHz 256,5; 769,5; 1282,5; 1795,5; 2308,5; 2821,5; 3334,5
Suositeltu kiinnike väli: 1m
Etäisyys seinään suositus / minimi: mm 80-180 / 50
Electrical number :
| General | |
|---|---|
| Brand | Eupen |
| Tekniset tiedot | |
| Impedanssi | 50 ohm |
| CPR | Eca |
| Johtimen_tyyppi | kupariputki |
| Kaapelin ulkohalkaisija | Ø 27 mm |
| Kaapelityyppi | 7/8" vuotava |
| Materiaali | FRNC |
| vari | Musta |
