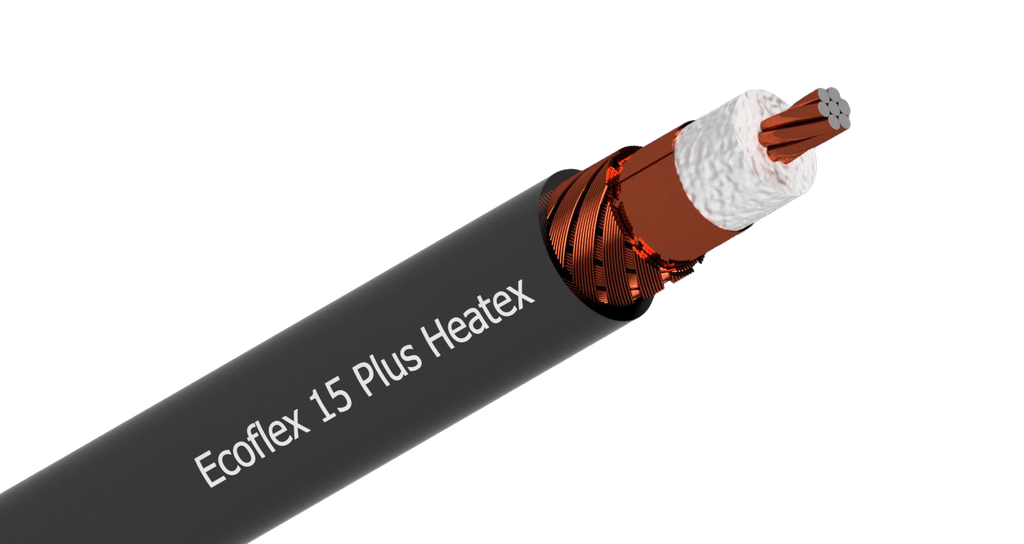

Ecoflex 15 Plus Heatex – tekniska data och användningsområden
Flexibel 50 Ω koaxialkabel med låga förluster för antenn- och RF-anslutningar upp till 8 GHz. Den låga dämpningen passar långa kabelsträckor. Halogenfri, röksnål och UV-beständig Heatex-mantel.
Isoleringen av skummad polyeten minskar överföringsförlusterna. Kopparfolie och kopparfläta ger dubbel skärmning som minskar påverkan av yttre störningar på signalen. Halogenfri, röksnål och UV-beständig FRNC-mantel.
Konstruktion och mått
- Ytterdiameter: Ø 14,6 ± 0,3 mm
- Innerledare: Ø 4,5 mm; flertrådig kopparbelagd aluminium (CCA), 7 × 1,5 mm
- Dielektrikum: skummad PE med ytskikt, Ø 11,3 mm
- Skärmning: överlappande kopparfolie, täckning 100 %; kopparfläta, täckning 75 %
- Ytterledarens diameter: Ø 12,1 mm
- Mantel: FRNC / LSZH, svart
- Vikt: 184 g/m (184 kg/km)
- Leverans: hela trummor om 102 m (K102); enhet: meter
Elektriska egenskaper
Värden vid +20 °C om inget annat anges.
- Impedans: 50 ± 2 Ω
- Högsta driftfrekvens: 8 GHz
- Kapacitans: 78 pF/m (1 kHz)
- Hastighetsfaktor: 0,85
- Skärmdämpning: ≥ 90 dB vid 1 GHz
- Likströmsresistans: innerledare ≤ 2,5 Ω/km; ytterledare 5 Ω/km
- Isolationsresistans: ≥ 10 GΩ·km
- Provspänning: 7 kV DC (innerledare–skärm)
- Högsta spänning: 5 kV
Dämpning efter frekvens
Typisk dämpning i dB / 100 m vid +20 °C.
Alla 21 dämpningsvärden (5–8000 MHz)
Exempel: den beräknade dämpningen för en 25 meter lång kabel vid 1 GHz är cirka 2,45 dB. Kontaktförluster tillkommer.
Effekttålighet
Tillverkarens angivna maximala effekt i watt vid +40 °C.
Installation och driftförhållanden
- Minsta böjradie: 4 × ytterdiametern vid enstaka böjning; 8 × ytterdiametern vid upprepad böjning
- Temperatur, transport och fast installation: −55…+85 °C
- Temperatur, rörlig användning: −40…+85 °C
- Största dragkraft: 1300 N
- Installation: inom- och utomhus; UV-beständig mantel
Välj 50 Ω kontakter dimensionerade för Ecoflex 15 Plus Heatex-kabel och följ kontakttillverkarens anvisningar för avisolering och montering. Skydda utomhusanslutningar mot fukt och undvik att klämma kabeln.
Brandklassificering och dokument
- CPR-brandklass: Cca-s2,d2,a1 (EN 50575)
- Järnvägsanvändning: EN 45545-2, kravuppsättningar R15 och R16
- Mantelns egenskaper: halogenfri, röksnål, flamhämmande (FRNC/LSZH)
Tillverkarens tekniska data: SSB Ecoflex 15 Plus Heatex . Produktens datablad och prestandadeklaration (DoP) finns även på fliken Dokument.
