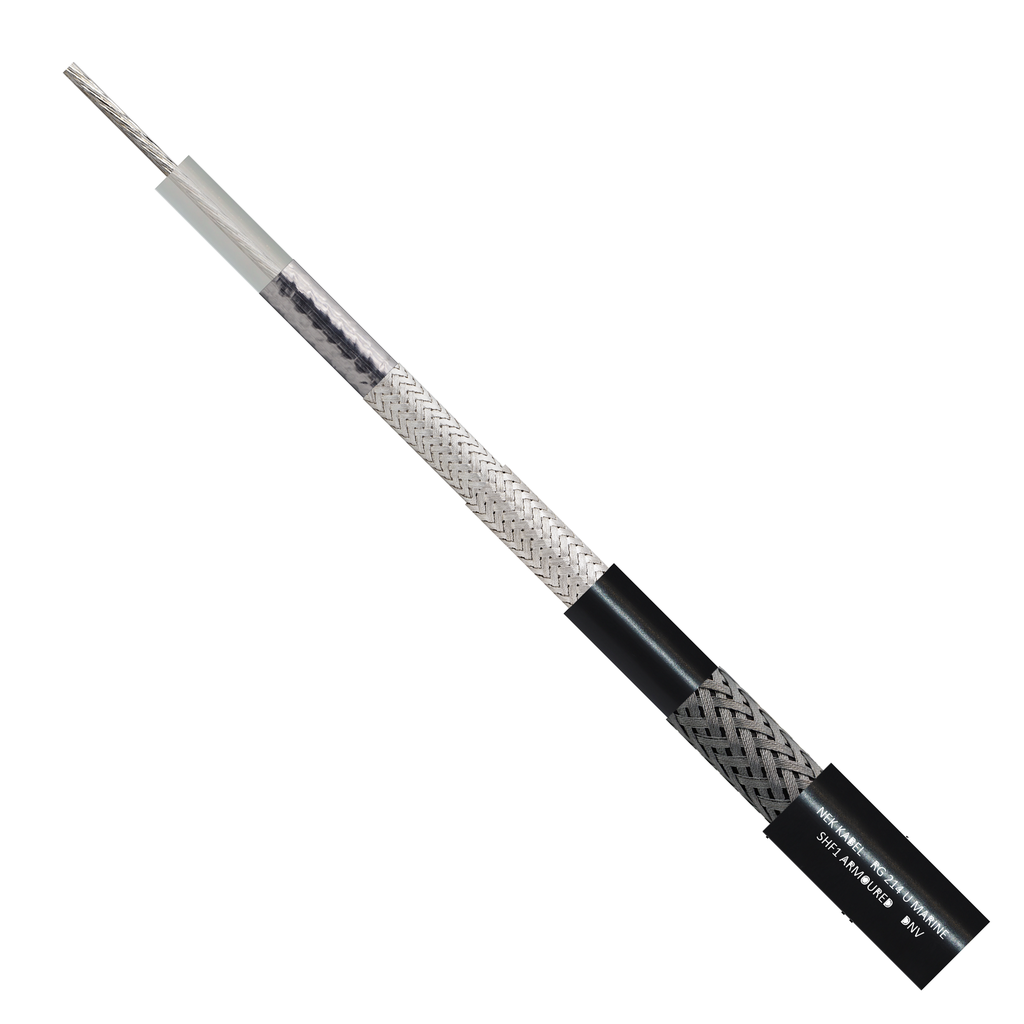

Sivacavi AR214-SHF1 50 Ω armerad koaxialkabel, LSZH, svart, 1000 m trumma
50 Ω armerad RF-koaxialkabel för marina installationer och fartyg.
Egenskaper
- Halogenfri, flamhämmande SHF1/LSZH-mantel
- Innerledare: försilvrad koppar
- Folieskärm och två försilvrade kopparflätor
- Armeringsfläta av förzinkat stål
Tekniska data
- Ytterdiameter: 14,80 ± 0,40 mm
- Färg: svart RAL 9004
- Temperaturområde: −40…+80 °C
- Trumlängd: 1000 m
- Försäljningsenhet: meter
SKU :
AR214-SHF1Sivacavi AR214-SHF1 – 50 Ω armerad koaxialkabel
50 Ω armerad RF-koaxialkabel för marina installationer och fartyg. Halogenfri, flamhämmande SHF1/LSZH-mantel. Folieskärm och två försilvrade kopparflätor.
Konstruktion och mått
- Innerledare: försilvrad koppar, 7 × 0,75 mm
- Isolering: LDPE, Ø 7,25 ± 0,18 mm
- Folieskärm: aluminium-polyester-aluminium, 100 % täckning
- Inre fläta: försilvrad koppar, 144 × 0,16 mm, 94 % täckning
- Yttre fläta: försilvrad koppar, 168 × 0,16 mm, 98 % täckning
- Armering: förzinkad stålfläta, 144 × 0,24 mm, 83 % täckning
- Ytterdiameter: 14,80 ± 0,40 mm
- Färg: svart RAL 9004
- Vikt: 371,6 kg/km (0,3716 kg/m)
- Trumlängd: 1000 m
- Försäljningsenhet: meter
Elektriska och mekaniska data
- Impedans: 50 ± 2 Ω
- Kapacitans: 100 pF/m
- Hastighetsfaktor: 66 %
- Ledarresistans: 6,0 Ω/km; fläta: 4,0 Ω/km (20 °C)
- Temperaturområde: −40…+80 °C
- Minsta böjradie: enstaka böjning 5 × ytterdiametern (74 mm), upprepad böjning 10 × ytterdiametern (148 mm)
- Mantelns gnistprov: 5,5 kV
Dämpning (dB/100 m, 20 °C)
5 MHz: 1,1 · 10 MHz: 1,5 · 30 MHz: 2,9 · 50 MHz: 3,8 · 150 MHz: 6,9 · 220 MHz: 8,4 · 450 MHz: 12,4 · 600 MHz: 14,5 · 800 MHz: 17,0 · 900 MHz: 18,3 · 1000 MHz: 19,6 · 1500 MHz: 24,7 · 1800 MHz: 27,6 · 2000 MHz: 29,6 · 2500 MHz: 33,9 · 3000 MHz: 37,8.
Standarder
Enligt tillverkarens datablad: MIL-C-17F, IEC 60092-359, IEC 60332-1-2, IEC 60332-3-22/24, IEC 60754-1, IEC 60754-2, IEC 60811-3-1, IEC 61034-2. DNV-typgodkänd produkt.
Tillverkare: SI.VA S.R.L. (Sivacavi), Italien. Försäljningsenhet: meter.
| General | |
|---|---|
| Varumärke | Sivacavi |
| Tekniset tiedot | |
| Färg | Svart |
| Material | SHF1 |
| Impedans | 50 ohm |
| Ledartyp | Stranded conductor |
| Rullängd (m) CUT maksu | 1000 m |
| Ledarmaterial | Hopeoitu kupari |
| Kabelns ytterdiameter | Ø 14.8 mm |
| Kabeltyp | AR214 |
| Skärmning | Kaksi hopeoitua kuparipunosta |
