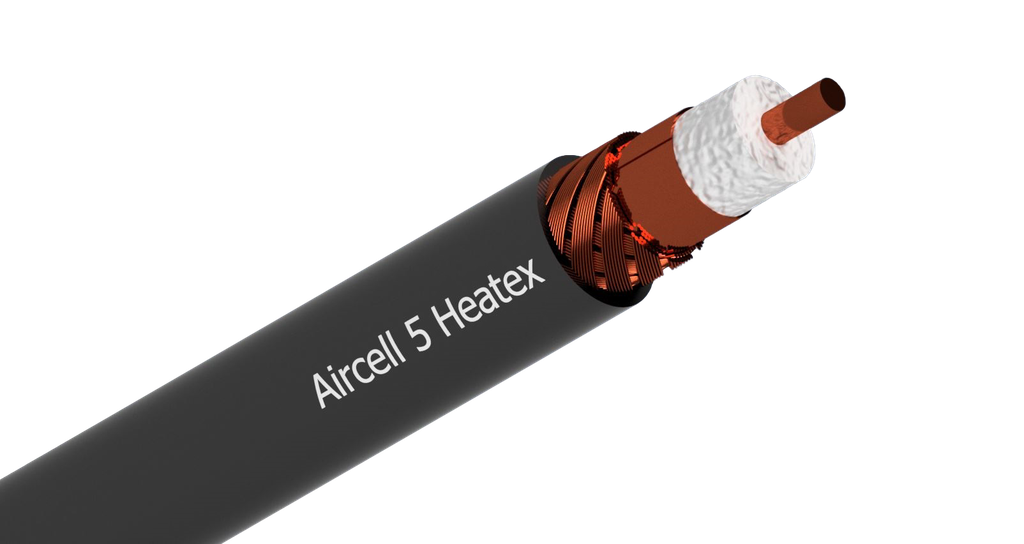

Aircell 5 Heatex – tekniska data och användningsområden
Tunn, halogenfri 50 Ω koaxialkabel för antenn-, WLAN- och RF-anslutningar vid frekvenser upp till 10 GHz. Heatex-manteln lämpar sig för tillämpningar som kräver låg rökutveckling och brandklass Cca.
Isoleringen av skummad polyeten minskar överföringsförlusterna. Kopparfolie och kopparfläta ger dubbel skärmning som minskar påverkan av yttre störningar på signalen. Halogenfri, röksnål och UV-beständig FRNC-mantel.
Konstruktion och mått
- Ytterdiameter: Ø 5 ± 0,2 mm
- Innerledare: Ø 1,13 mm; solid koppartråd (OFC), 1 × 1,13 mm
- Dielektrikum: skummad PE med ytskikt, Ø 3,1 mm
- Skärmning: överlappande kopparfolie, täckning 100 %; kopparfläta, täckning 70 %
- Ytterledarens diameter: Ø 3,7 mm
- Mantel: FRNC/LSZH, svart
- Vikt: 37 g/m (37 kg/km)
- Leverans: säljs per meter; standardtrumma 102 m (K102)
Elektriska egenskaper
Värden vid +20 °C om inget annat anges.
- Impedans: 50 ± 2 Ω
- Högsta driftfrekvens: 10 GHz
- Kapacitans: 78 pF/m (1 kHz)
- Hastighetsfaktor: 0,85
- Skärmdämpning: ≥ 90 dB vid 1 GHz
- Likströmsresistans: innerledare ≤ 20,5 Ω/km; ytterledare 22 Ω/km
- Isolationsresistans: ≥ 10 GΩ·km
- Provspänning: 4 kV DC (innerledare–skärm)
- Högsta spänning: 2,5 kV
Dämpning efter frekvens
Tyypillinen vaimennus dB / 100 m, +20 °C:ssa ja kaapeli asennettuna.
Alla 21 dämpningsvärden (5–10000 MHz)
Exempel: den beräknade dämpningen för en 25 meter lång kabel vid 1 GHz är cirka 7,38 dB. Kontaktförluster tillkommer.
Effekttålighet
Tillverkarens angivna maximala effekt i watt vid +40 °C.
Installation och driftförhållanden
- Minsta böjradie: 4 × ytterdiametern vid enstaka böjning; 8 × ytterdiametern vid upprepad böjning
- Temperatur, transport och fast installation: −55…+85 °C
- Temperatur, rörlig användning: −40…+85 °C
- Största dragkraft: 100 N
- Installation: inom- och utomhus; UV-beständig mantel
Välj 50 Ω kontakter dimensionerade för Aircell 5 Heatex-kabel och följ kontakttillverkarens anvisningar för avisolering och montering. Skydda utomhusanslutningar mot fukt och undvik att klämma kabeln.
Brandklassificering och dokument
- CPR-brandklass: Cca-s1,d0,a1 (EN 50575)
- Järnvägsanvändning: EN 45545-2, kravuppsättningar R15 och R16
- Mantelns egenskaper: halogenfri, röksnål, flamhämmande (FRNC/LSZH)
Tillverkarens tekniska data: SSB Aircell 5 Heatex. Tuotekohtaiset liitteet löydät myös Dokumentit-välilehdeltä.
