Aircell 5 – tekniska data och användningsområden
Tunn 50 Ω koaxialkabel för antenn-, WLAN- och RF-anslutningar vid frekvenser upp till 10 GHz. Den lilla ytterdiametern underlättar kabeldragning i trånga utrymmen.
Isoleringen av skummad polyeten minskar överföringsförlusterna. Kopparfolie och kopparfläta ger dubbel skärmning som minskar påverkan av yttre störningar på signalen. Den UV-stabiliserade PVC-manteln lämpar sig för installation inom- och utomhus.

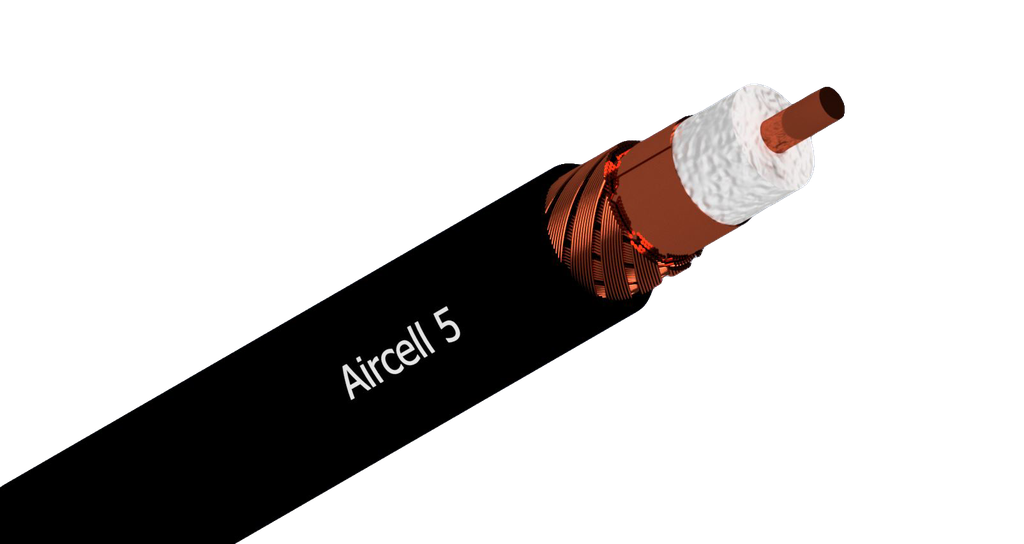

Konstruktion och mått
- Ytterdiameter: Ø 5 ± 0,2 mm
- Innerledare: Ø 1,13 mm; solid koppartråd (OFC), 1 × 1,13 mm
- Dielektrikum: skummad PE med ytskikt, Ø 3,1 mm
- Skärmning: överlappande kopparfolie, täckning 100 %; kopparfläta, täckning 70 %
- Ytterledarens diameter: Ø 3,7 mm
- Mantel: PVC, svart
- Vikt: 35 g/m (35 kg/km)
- Leverans: säljs per meter; standardtrumma 505 m (K505)
Elektriska egenskaper
Värden vid +20 °C om inget annat anges.
- Impedans: 50 ± 2 Ω
- Högsta driftfrekvens: 10 GHz
- Kapacitans: 78 pF/m (1 kHz)
- Hastighetsfaktor: 0,85
- Skärmdämpning: ≥ 90 dB vid 1 GHz
- Likströmsresistans: innerledare ≤ 20,5 Ω/km; ytterledare 22 Ω/km
- Isolationsresistans: ≥ 10 GΩ·km
- Provspänning: 4 kV DC (innerledare–skärm)
- Högsta spänning: 2,5 kV
Dämpning efter frekvens
Typisk dämpning i dB / 100 m vid +20 °C.
Alla 21 dämpningsvärden (5–10000 MHz)
Exempel: den beräknade dämpningen för en 25 meter lång kabel vid 1 GHz är cirka 7,38 dB. Kontaktförluster tillkommer.
Effekttålighet
Tillverkarens angivna maximala effekt i watt vid +40 °C.
Installation och driftförhållanden
- Minsta böjradie: 4 × ytterdiametern vid enstaka böjning; 8 × ytterdiametern vid upprepad böjning
- Temperatur, transport och fast installation: −55…+85 °C
- Temperatur, rörlig användning: −40…+85 °C
- Största dragkraft: 100 N
- Installation: inom- och utomhus; UV-beständig mantel
Välj 50 Ω kontakter dimensionerade för Aircell 5-kabel och följ kontakttillverkarens anvisningar för avisolering och montering. Skydda utomhusanslutningar mot fukt och undvik att klämma kabeln.
Brandklassificering och dokument
- CPR-brandklass: Eca (EN 50575)
Tillverkarens tekniska data: SSB Aircell 5 . Produktens datablad och prestandadeklaration (DoP SSBA005) finns även på fliken Dokument.
