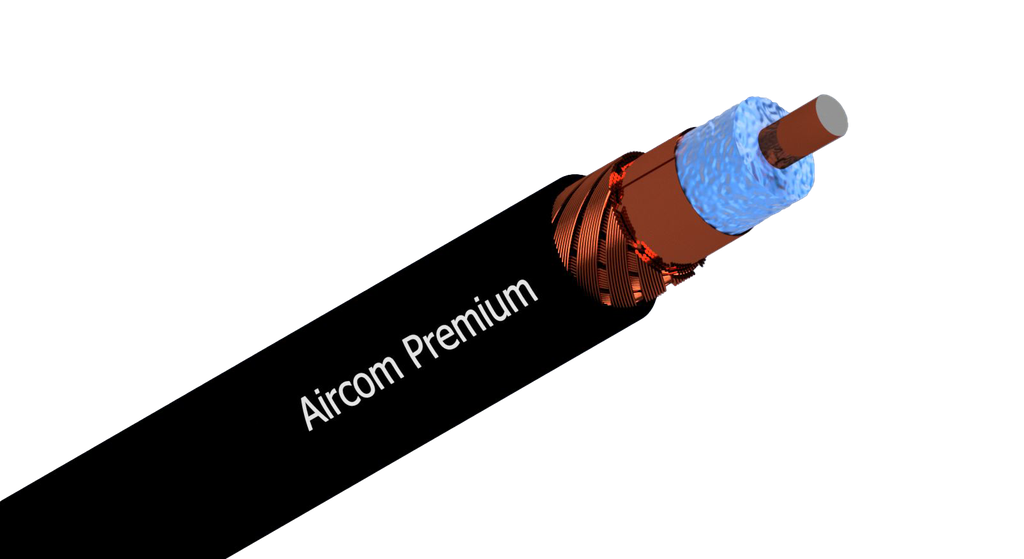

Aircom Premium – tekniska data och användningsområden
50 Ω koaxialkabel med mycket låga förluster för antenn- och RF-anslutningar vid frekvenser upp till 12 GHz. Den solida kopparbelagda aluminiumledaren (CCA) kombinerar låg vikt med låga överföringsförluster.
Isoleringen av skummad polyeten minskar överföringsförlusterna. Kopparfolie och kopparfläta ger dubbel skärmning som minskar påverkan av yttre störningar på signalen. Den UV-stabiliserade PVC-manteln lämpar sig för installation inom- och utomhus.
Konstruktion och mått
- Ytterdiameter: Ø 10,2 ± 0,2 mm
- Innerledare: Ø 2,75 mm; solid kopparbelagd aluminiumtråd (CCA), 1 × 2,75 mm
- Dielektrikum: skummad PE med ytskikt, Ø 7,2 mm
- Skärmning: överlappande kopparfolie, täckning 100 %; kopparfläta, täckning 75 %
- Ytterledarens diameter: Ø 7,9 mm
- Mantel: PVC, svart
- Vikt: 99 g/m (99 kg/km)
- Leverans: säljs per meter; standardtrumma 505 m (K505)
Elektriska egenskaper
Värden vid +20 °C om inget annat anges.
- Impedans: 50 ± 2 Ω
- Högsta driftfrekvens: 12 GHz
- Kapacitans: 78 pF/m (1 kHz)
- Hastighetsfaktor: 0,85
- Skärmdämpning: ≥ 90 dB vid 1 GHz
- Likströmsresistans: innerledare ≤ 5 Ω/km; ytterledare 7,3 Ω/km
- Isolationsresistans: ≥ 10 GΩ·km
- Provspänning: 9 kV DC (innerledare–skärm)
- Högsta spänning: 7 kV
Dämpning efter frekvens
Typisk dämpning i dB / 100 m vid +20 °C.
Alla 23 dämpningsvärden (5–12000 MHz)
Exempel: den beräknade dämpningen för en 25 meter lång kabel vid 1 GHz är cirka 2,97 dB. Kontaktförluster tillkommer.
Effekttålighet
Tillverkarens angivna maximala effekt i watt vid +40 °C.
Installation och driftförhållanden
- Minsta böjradie: 4 × ytterdiametern vid enstaka böjning; 8 × ytterdiametern vid upprepad böjning
- Temperatur, transport och fast installation: −55…+85 °C
- Temperatur, rörlig användning: −40…+85 °C
- Största dragkraft: 650 N
- Installation: inom- och utomhus; UV-beständig mantel
Välj 50 Ω kontakter dimensionerade för Aircom Premium-kabel och följ kontakttillverkarens anvisningar för avisolering och montering. Skydda utomhusanslutningar mot fukt och undvik att klämma kabeln.
Brandklassificering och dokument
- CPR-brandklass: Eca (EN 50575)
Tillverkarens tekniska data: SSB Aircom Premium . Produktens datablad och prestandadeklaration (DoP) finns även på fliken Dokument.
