Tempo OmniMarker II on passiivinen elektroninen merkkipallo maanalaisten verkostojen tärkeiden kohtien merkintään ja paikantamiseen. Pallon sisällä on suuri kardaanisesti tuettu kela, joka asettuu maahan haudattaessa automaattisesti vaakatasoon. Näin paikannuksen voimakkain kohta on aina suoraan merkityn kohteen yläpuolella riippumatta siitä, missä asennossa pallo on maassa.
OmniMarker II käyttää alan standarditaajuuksia, ja sen löytää millä tahansa elektronisten merkkien hakulaitteella, kuten Tempo EML150 tai EML100. Hakulaitteen herättämänä passiivinen piiri tuottaa tarkan dipolikentän suoraan merkin ylä- ja alapuolelle. Merkki ei sisällä nesteitä, vaarallisia kemikaaleja, paristoja eikä aktiivisia komponentteja, joten se on ympäristölle turvallinen ja pitkäikäinen.
Ominaisuudet
- Kardaanisesti tuettu kela asettuu itsestään vaakatasoon, joten palloa ei tarvitse asetella
- Toimintasyvyys tyypillisesti yli 1,5 m useimmissa maalajeissa
- Ei nesteitä, vaarallisia kemikaaleja eikä paristoja
- Kestävä ja uudelleenkäytettävä HDPE-kuori, kierrätettävä käyttöiän lopussa
- Vahvat valetut kiinnityslenkit
- Valmistettu Yhdysvalloissa, patentit US 10,845,504 ja US 10,557,913

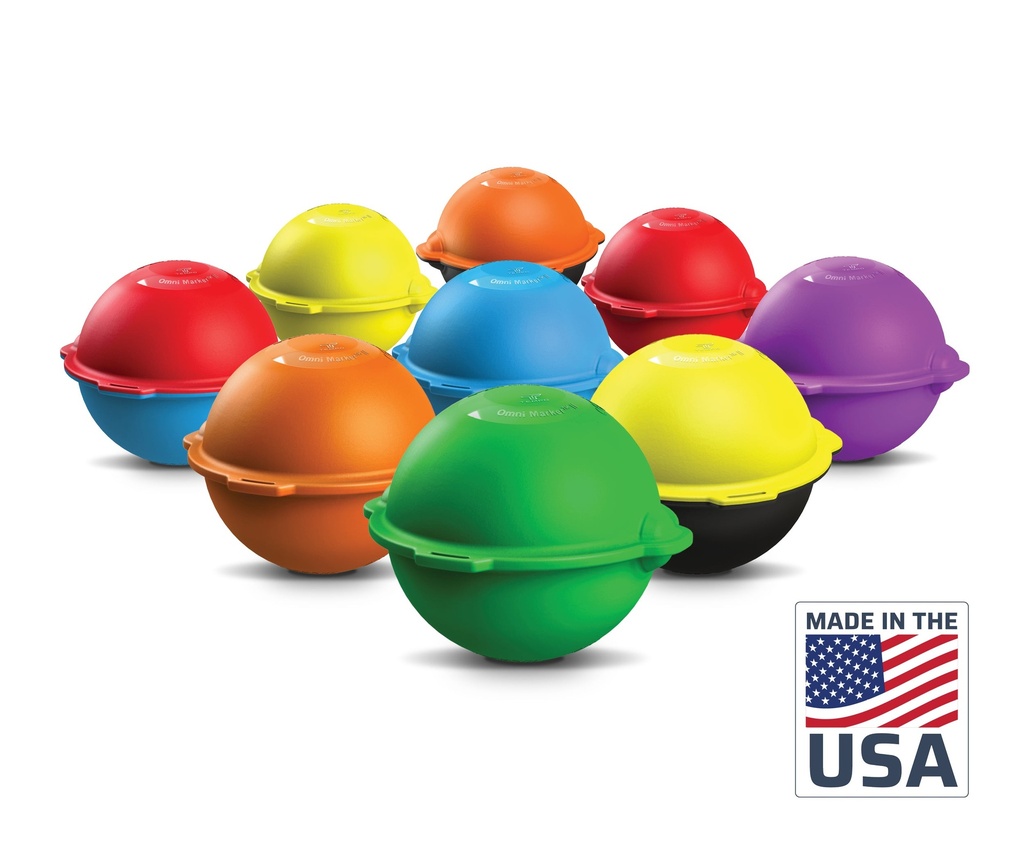

Värit ja taajuudet
- OM-01: violetti, yleiskäyttö, 66,35 kHz
- OM-02: oranssi/musta, kaapeli-TV, 77 kHz
- OM-03: keltainen, kaasu, 83 kHz
- OM-04: keltainen/musta, valokuitu, 92 kHz
- OM-05: oranssi, puhelin, 101,4 kHz
- OM-06: vihreä, viemäri, 121,6 kHz
- OM-07: punainen/sininen, Europower, 134 kHz
- OM-08: sininen, vesi, 145,7 kHz
- OM-09: punainen, sähkö, 169,8 kHz
Tempo EML150 -hakulaitteessa 134 kHz Europower on käytössä EU-tilassa ja 169,8 kHz sähkö silloin, kun EU-tila on pois päältä.
Käyttökohteet
OmniMarker II -merkillä voit merkitä ja löytää esimerkiksi:
- maahan haudatut jatkokset ja kuormituskelat
- liittymäkaapelit
- putkien ja suojaputkien päät
- tienalitukset ja kaapelireitit
- valokuitukohteet
- päällysteen alle jääneet kaivot ja tasonmuutokset
- lumen peittämät asennukset
- mittauspisteet ja korjauskohdat
- jätevesijärjestelmät ja ei-metalliset linjat
Tekniset tiedot
- Tyyppi: passiivinen elektroninen merkki (EMS), pallomalli
- Toimintasyvyys: tyypillisesti yli 1,5 m useimmissa maalajeissa
- Pienin halkaisija: 100 mm
- Leveys kiinnityslenkistä toiseen: 128 mm
- Paino: 154 g
- Runko: suurtiheyspolyeteeni (HDPE), fuusiohitsattu
- Valmistusmaa: Yhdysvallat
Toimitus
Hinta on kappalehinta. Valmistaja pakkaa merkit 30 kappaleen laatikoihin.
Yhteensopivat hakulaitteet
Myydään erikseen: Tempo EML150 -hakulaite ja muut standarditaajuuksia käyttävät elektronisten merkkien hakulaitteet.
