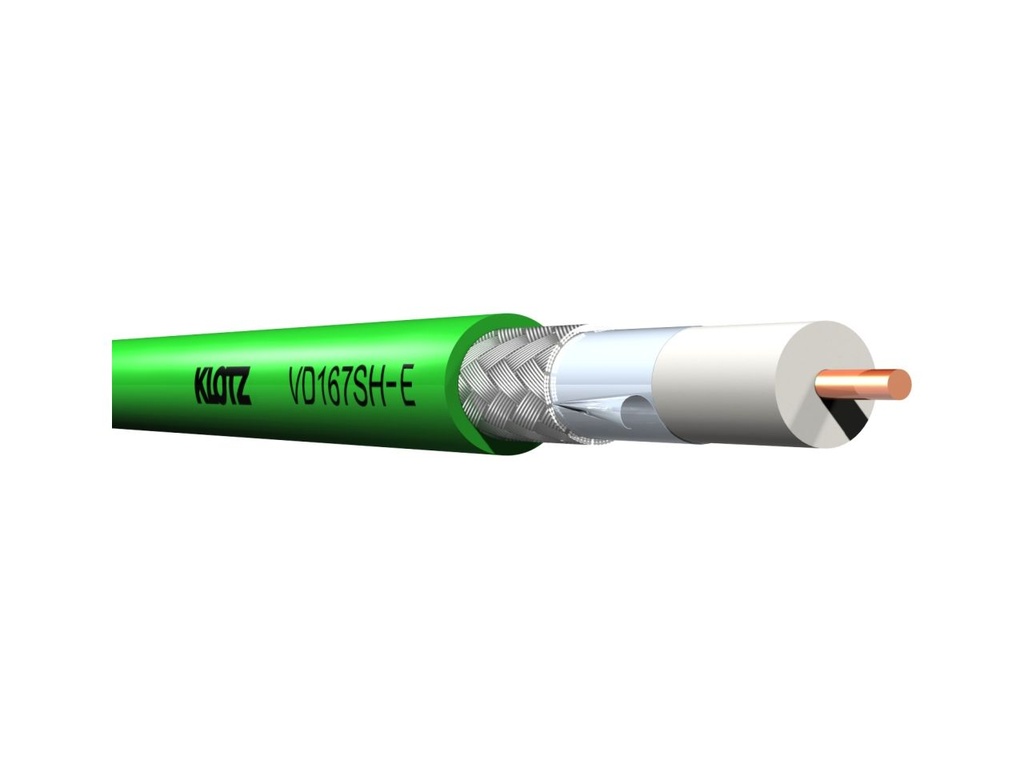

12G-SDI-videokoaxialkabel 1.6/7.2 AF, 75 Ω, Eca FRNC, grön K500
Klotz
KLOTZ VD167SH on 75 Ω:n vähähäviöinen videokoaksiaalikaapeli analogisten video- ja SDI-signaalien kiinteisiin sekä tilapäisiin asennuksiin. Vaahdotettu PE-eriste ja kaksinkertainen suojaus varmistavat luotettavan signaalinsiirron.
- Kaapeliryhmä: 1.6/7.2 AF
- Sisäjohdin: paljas kupari, 1,63 mm
- Suojaus: 100 % folio + 95 % kuparipunos
- Tyypillinen siirtoetäisyys: SD-SDI 625 m
- Tyypillinen siirtoetäisyys: 1,5G-SDI 177 m
- Tyypillinen siirtoetäisyys: 3G-SDI 122 m
- Paloa hidastava ja halogeeniton FRNC-vaippa
- CPR-luokka Eca
- Ulkohalkaisija: 10,2 mm
- Väri: vihreä
- Ei jatkuvaan mobiili- tai kelakäyttöön
Electrical number :
Tekniset tiedot:
Sisäjohdin Ø 1.63 mm
Eristys Eristevaahto PE Ø 7.2 mm
Suojaus AL/PET/AL kaksoissuoja folio + erittäin tiheä punos (95% peitto)
Kaapeli LSZH (low smoke zero halogen) vihreä
Kokonaishalkaisija 10.2mm
Käyttölämpötila -30 / +70celsius
Minimi taivutussäde 40mm
Impedanssi 75 Ohm
Vaimennus db/100m
1 MHz: 0.5
5 MHz: 1.0
10 MHz: 1.4
100 MHz: 3.9
135 MHz: 4.8
200 MHz: 5.5
500 MHz: 9.3
750 MHz: 11.3
1000 MHz: 13.1
1500 MHz: 16.4
3000 MHz: 24.2
6000 MHz: 36.4
12000 MHz: 57.4
Heijastusvaimennus:
30 - 300 MHz: > 25 dB
300 - 1500 MHz: > 23 dB
1500 - 3000 MHz: > 21 dB
3000 - 12000 MHz: > 15 dB
Vastaava:
Belden 1794A (FRNC)
| General | |
|---|---|
| Varumärke | Klotz |
| poistetut | |
| Färg – ANVÄND INTE | Vihreä |
| Tekniset tiedot | |
| Färg | Grön |
| Material | FRNC |
| Impedans | 75 ohm |
| Kabelns ytterdiameter | Ø 10.2 mm |
| Kabeltyp | HDSDI |
| CPR-klassificering | Eca |
| Ledartyp | Solid conductor |
