KLOTZ F2US55 FiberLink OS2 – tekniska data

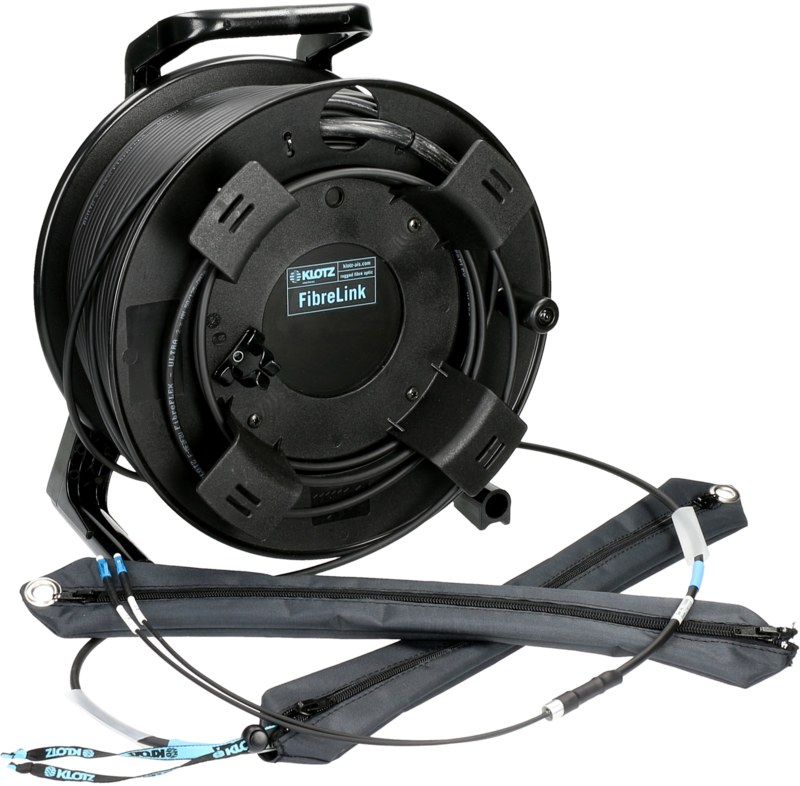

KLOTZ F2US55 är en färdigkontakterad tvåfibrig singelmod fiberoptisk kabel upplindad på kabeltrumma, med två LC/UPC-kontakter i båda ändar. Den är avsedd för evenemangsteknik, broadcast- och AV-produktion samt tillfälliga och fasta fältinstallationer som kräver långa och tåliga fiberförbindelser.
FiberFlex ULTRA-kabeln är mycket robust och flexibel och passar även för utomhusbruk. Den tål skjuvtryck väl, tillåter små böjradier och har låg känslighet för knäckning. Aramidfibrer fungerar som dragavlastning.
Konstruktion och mått
- Fibrer: 2 × singelmod OS2, 9/125 µm
- Fiberskydd: 500 µm primärbeläggning och 900 µm tight buffer, fibrerna åtskilda av ett tjockt akrylatlager
- Kabeltyp: KLOTZ FiberFlex ULTRA
- Ytterhölje: PUR, svart
- Ytterdiameter: under 6 mm
- Dragavlastning: aramidfibrer
- Kontakter: 2 × LC/UPC – 2 × LC/UPC
Överföringsegenskaper
- Dataöverföring: 10 Gbit/s upp till 10 km (kabeltillverkarens uppgift)
- Dämpning 1310 nm: under 0,35 dB/km
- Dämpning 1550 nm: under 0,21 dB/km
Exempel: fiberdämpningen för en 500 m kabel vid 1310 nm är under 0,18 dB (0,35 dB/km × 0,5 km). Kontaktförluster tillkommer.
Längder och kabeltrummor
- 50, 100 och 150 m: trumma GT310
- 185, 200 och 250 m: trumma GT380
- 300 m: trumma GT450
- 400 och 500 m: trumma HT481
Tillverkarinformation
Tillverkare KLOTZ AIS GmbH, produktserie FiberLink, modell F2US55. Beställningskoden beror på längden, till exempel F2US55G050 = 50 m. KLOTZ produktsida
