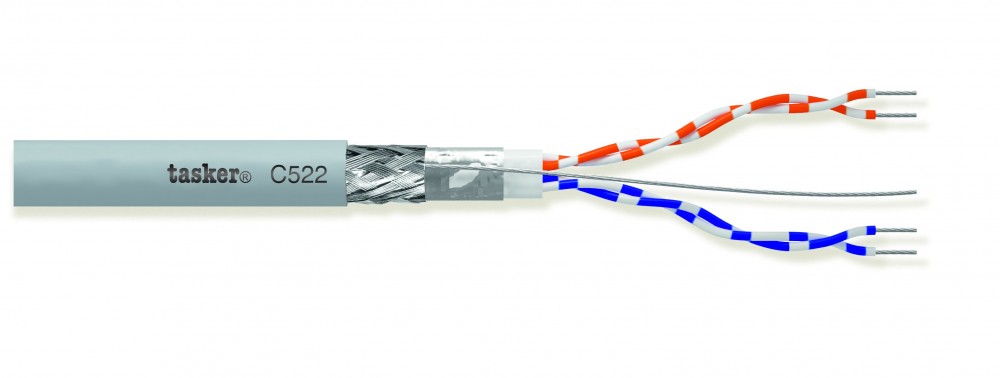

Suojattu kaapeli parikier DMX512 2x2x0,22 RS485 folio ø8,6 harmaa
Tasker
Suojattu parikierretty DMX 512 -kaapeli. Standardin EIA RS 485 mukainen. Palosuojattu syttymätön vaippa.
Korkean suorituskyvyn kaapeli, joka on suunniteltu luotettavaan sarjamuotoiseen tiedonsiirtoon teollisuusympäristöissä, joissa esiintyy voimakkaita sähkömagneettisia häiriöitä.
Käyttökohteet ja käyttö
Tämä kaapeli on RS485-verkkojen standardiratkaisu, jota käytetään laajasti ohjauskeskusten ja CNC-ohjausjärjestelmien kaapeloinnissa. Erinomainen luotettavuus tekee siitä ihanteellisen aurinkosähköjärjestelmiin, vaativiin kiinteistöautomaatioratkaisuihin, turvajärjestelmiin sekä langattoman tiedonsiirron laitteistoihin. Vakaan digitaalisen signaalin ansiosta kaapelia käytetään myös BROADCAST-ympäristöissä audio- ja videolaitteiden liittämiseen studioissa ja digitaalisissa ohjaamoissa.
Ominaisuudet ja monipuolisuus
Kaapeli on suunniteltu täyttämään teollisuuden vaatimukset: ominaisimpedanssi 120 Ω sekä matala kapasitanssi PE-eristettyjen johtimien ansiosta. Signaalin vakaus varmistetaan tasaisella kierrejaolla (vähintään 30 kierrettä/metri) sekä kaksoiskokonaissuojauksella, joka mahdollistaa häiriöttömän toiminnan sähköisesti vaativissa ympäristöissä. Johtimissa on rengasvärimerkintä nopeaa tunnistusta varten sekä jatkuvuuslanka, joka helpottaa juotostöitä.
Electrical number :
Tekniset tiedot:
Ulkovaippa: Harmaa paloa hidastava PVC, RAL7001
Kaapelin ulkohalkaisija: 8,60 mm ±0,20 mm
Johdinrakenne: Tinattu OFC-kupari 7 x 0,20 mm
Johdinmäärä / poikkipinta: 2 x 2 x 0,22 mm²
Johdineriste: PE (polyeteeni)
Johdineristeen halkaisija: 2,10 mm ±0,20 mm
Värikoodaus: Sininen – sininen/valkoinen, oranssi – oranssi/valkoinen
Kierrejako: 30 kierrettä / m
1 suojaus: Tinattu OFC-kuparipunos, peitto 90 % + maadoituslanka
2 suojaus: Alumiini/PET-teippi, peitto 100 %
Johtimen resistanssi: 85 Ω/km
Kapasitanssi johdin/johdin: 45 pF/m
Kapasitanssi johdin/suoja: 79 pF/m
Ominaisimpedanssi: 120 Ω
Signaalin etenemisnopeus: 67 %
Maksimikäyttöjännite: 30 V
Minimitaivutussäde: 10 x kaapelin ulkohalkaisija
Käyttölämpötila: -20 °C … +70 °C
Käyttökohteet: RS485- ja DMX512-teollisuustiedonsiirto, automaatio, CNC-järjestelmät, turvallisuusjärjestelmät sekä broadcast-sovellukset
Asennus: Sisäkäyttöön, rajoitettuun ulkokäyttöön, kiinteään asennukseen ja rajoitetusti joustavaan käyttöön
Hyväksynnät: RoHS3-yhteensopiva
Merkintä: tasker® C522 2x2x0,22 mm² – O.F.C. – EIA RS485 DOUBLE SHIELDED TWISTED CABLE – FirestoP® – Made in Italy
| General | |
|---|---|
| Brand | Tasker |
| Tekniset tiedot | |
| vari | Harmaa |
| Materiaali | PVC |
| Johtimen_Poikkipinta-ala | 0.22 mm² |
| Johtimien_määrä | 4 |
