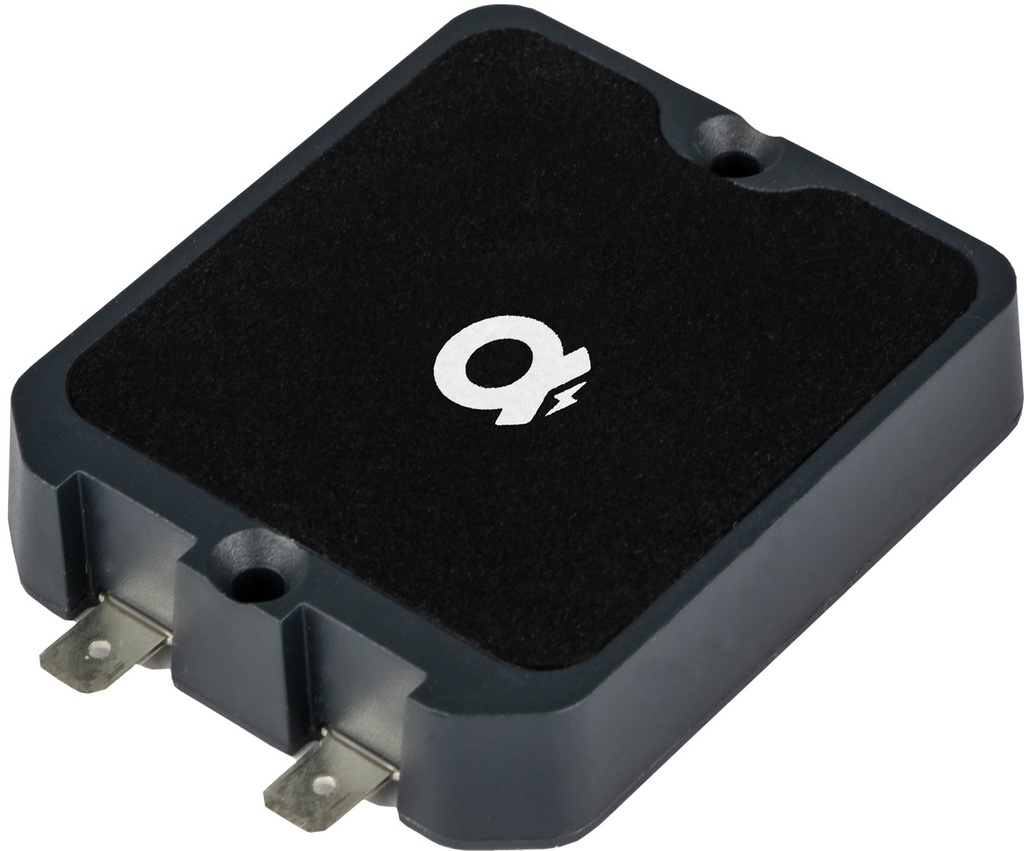

Alfatronix AL1-H är en trådlös laddningsmodul avsedd för inbyggnad i fordonsinredning och utrustning. Den gör trådlös laddning av telefoner möjlig i personbilar och kollektivtrafik, till exempel i stolsryggskonsoler och bordsskivor i bussar. Modulen placeras vanligtvis i en hållare eller kapsling som håller telefonen på plats under laddningen.
Egenskaper
- Laddar alla Qi-certifierade enheter, nominell effekt 5 W.
- Brett inspänningsområde 9–32 VDC, passar 12 V och 24 V fordon.
- Laddningselementet ligger högst 0,7 mm från kapslingens yta.
- Detektering av främmande föremål (FOD) förhindrar laddning om det finns metall mellan laddaren och telefonen.
- Blå LED-indikering för ström.
- Svart, V0-klassad (självslocknande) slagtålig kapsling i polykarbonat.
- Tre års tillverkargaranti.
Tekniska data
- Artikelnummer: AL1-H
- Inspänning: 9–32 VDC (12/24 V)
- Uteffekt: nominellt 5 W
- Laddningsavstånd: nominellt 8 mm
- Viloström: 6 mA
- Verkningsgrad: 50–60 %
- Drifttemperatur: −25…+40 °C
- Förvaringstemperatur: −25…+100 °C
- Luftfuktighet: max. 95 %, icke-kondenserande
- Anslutning: 6,3 mm flatstiftskontakter, horisontella
- Mått: 65,4 × 56,4 × 14 mm
- Vikt: 82 g
- Kapslingsklass: IP65 vid korrekt installation
Installation
- Monteras med skruvar genom kapslingens skruvhål, skruvar medföljer. Kan även monteras med clips eller på annat kundanpassat sätt.
- Tillverkaren rekommenderar att modulens aktiva yta ligger högst 5,0 mm från den yta som passageraren når.
- Ingen metall får finnas mellan laddaren och telefonen. Installatören ansvarar för att FOD-funktionen fungerar korrekt i den slutliga installationen.
Skydd
- Skydd mot överström, överhettning, överspänning, underspänning och felpolarisering.
- Transientskydd med filter, uppfyller ISO7637-2 för 12/24 V fordon.
- Intern säkring.
Godkännanden
- CE-, UKCA- och E-märkt (Regulation 10).
- Regulation R118 (brandegenskaper hos fordonsmaterial).
- Konstruerad enligt EN50498, EN301-489-1, EN300-330, EN62311 och EN62368.
