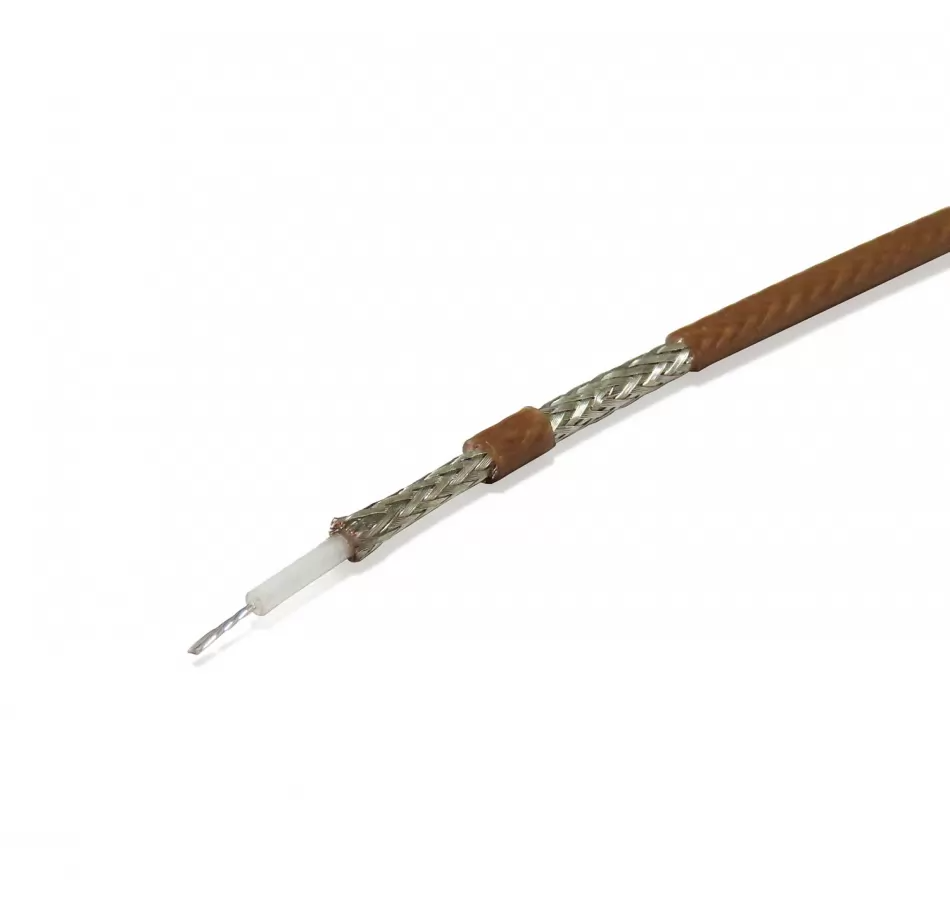

RG316D Ø2,9 mm 50 Ohm PTFE K100 kaksoissuojattu
QAXIAL RG316/D on ohut, taipuisa ja tehokkaasti kaksoissuojattu 50 ohmin koaksiaalikaapeli. Se soveltuu RF-signaalien siirtoon, mittaus- ja testauslaitteisiin sekä teollisuuden vaativiin ja korkean lämpötilan käyttökohteisiin.
Kaapelin keskijohdin ja molemmat punossuojat ovat hopeoitua kuparia. PTFE-eriste ja kemikaaleja sekä korkeita lämpötiloja kestävä FEP-ulkovaippa takaavat luotettavan toiminnan vaativissa olosuhteissa. Kaapelin suurin käyttötaajuus on 6 GHz.
Kaapeli myydään metreittäin.
Tekniset tiedot
- Kaapelityyppi: RG316/D (RD316)
- Impedanssi: 50 Ω ±2 Ω
- Taajuusalue: DC–6 GHz
- Ulkohalkaisija: 2,9 mm
- Keskijohdin: hopeoitu kupari, 7 × 0,17 mm
- Keskijohtimen halkaisija: 0,53 mm
- Eriste: PTFE
- Suojaus: kaksinkertainen hopeoitu kuparipunos
- Punosten peitto: 95 % + 95 %
- Suojaustehokkuus: yli 80 dB
- Ulkovaippa: FEP, vaaleanruskea
- Kapasitanssi: 98 pF/m
- Etenemisnopeus: 70 %
- Signaaliviive: 4,7 ns/m
- Käyttöjännite: enintään 900 V RMS
- Käyttölämpötila: −55…+200 °C
- Taivutussäde: vähintään 18 mm kertataivutuksessa
- Taivutussäde: vähintään 30 mm toistuvassa taivutuksessa
- Paino: 22 g/m
- Ei-magneettinen
- RoHS- ja REACH-yhteensopiva
- Valmistaja: QAXIAL
- Valmistajan tuotenumero: RG316/D
- Myyntiyksikkö: metri
Tuotenumero :
RG316DTuoreryhmä :
Koaksiaalikaapelit 50 ohmVaimennus
| Taajuus | Tyypillinen vaimennus |
|---|---|
| 100 MHz | 25,3 dB/100 m |
| 450 MHz | 55,4 dB/100 m |
| 1 000 MHz | 87,8 dB/100 m |
| 2 400 MHz | 143,0 dB/100 m |
| 5 500 MHz | 237,0 dB/100 m |
| 6 000 MHz | 248,0 dB/100 m |
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Qaxial |
| poistetut | |
| Väri älä käytä | Ruskea |
| Tekniset tiedot | |
| Materiaali | FEP, PTFE |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 2.5 mm |
| Kaapelityyppi | RG316 |
| CPR / hyväksyntä | ei luokiteltu |
| Johtimen_tyyppi | monisäikeinen |
