KLOTZ F2US55 FiberLink OS2 – tekniset tiedot

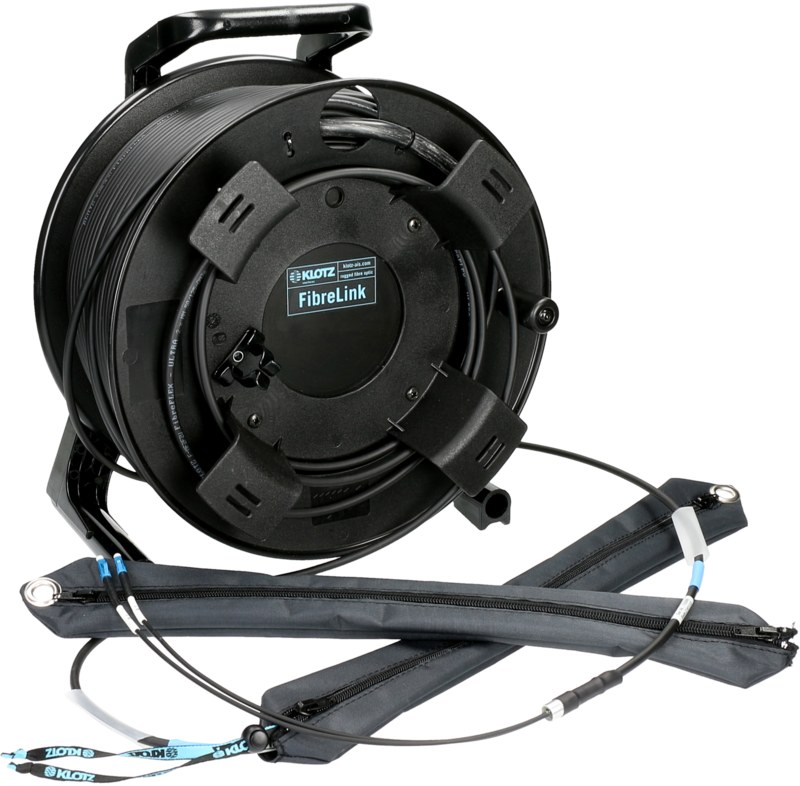

KLOTZ F2US55 on kaapelikelalle kelattu, valmiiksi kytketty kaksikuituinen singlemode-valokuitukaapeli, jonka molemmissa päissä on kaksi LC/UPC-liitintä. Se on tarkoitettu tapahtumatekniikkaan, broadcast- ja AV-tuotantoon sekä tilapäisiin ja kiinteisiin kenttäasennuksiin, joissa tarvitaan pitkiä ja kestäviä kuituyhteyksiä.
FiberFlex ULTRA -kaapeli on erittäin kestävä ja taipuisa, ja se soveltuu myös ulkokäyttöön. Kaapeli kestää hyvin leikkaavaa painetta, sallii pienet taivutussäteet ja on vain vähän herkkä taittumiselle. Aramidikuidut toimivat vedonpoistona.
Rakenne ja mitat
- Kuidut: 2 × singlemode OS2, 9/125 µm
- Kuidun suojaus: 500 µm primääripinnoite ja 900 µm tight buffer -puskuri, kuidut erotettu paksulla akrylaattikerroksella
- Kaapelityyppi: KLOTZ FiberFlex ULTRA
- Ulkovaippa: PUR, musta
- Ulkohalkaisija: alle 6 mm
- Vedonpoisto: aramidikuidut
- Liittimet: 2 × LC/UPC – 2 × LC/UPC
Siirto-ominaisuudet
- Tiedonsiirto: 10 Gbit/s enintään 10 km:n matkalle (kaapelin valmistajatieto)
- Vaimennus 1310 nm: alle 0,35 dB/km
- Vaimennus 1550 nm: alle 0,21 dB/km
Esimerkki: 500 metrin kaapelin kuituvaimennus 1310 nm:llä on alle 0,18 dB (0,35 dB/km × 0,5 km). Liitinten häviöt tulevat tämän lisäksi.
Pituudet ja kaapelikelat
- 50, 100 ja 150 m: kela GT310

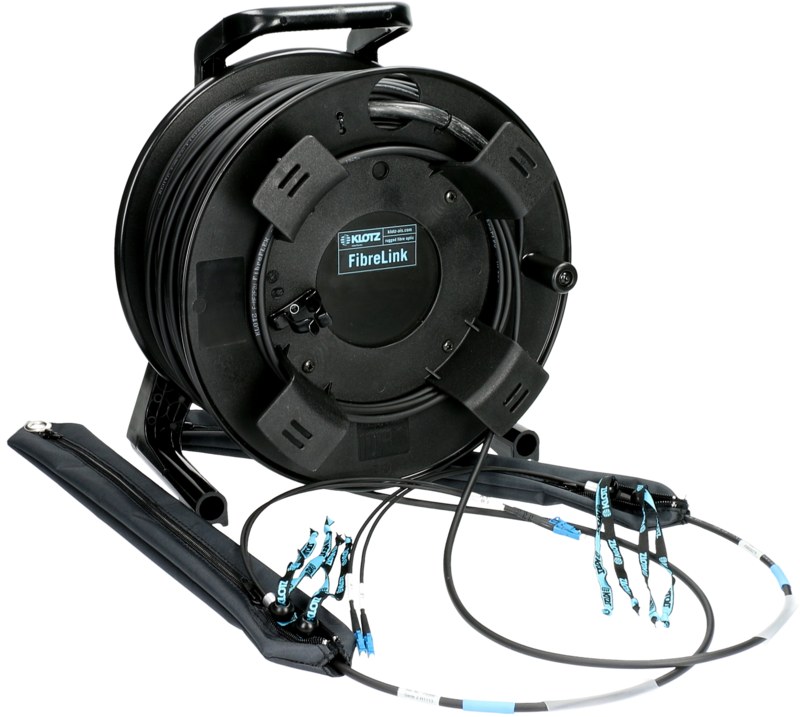

- 185, 200 ja 250 m: kela GT380

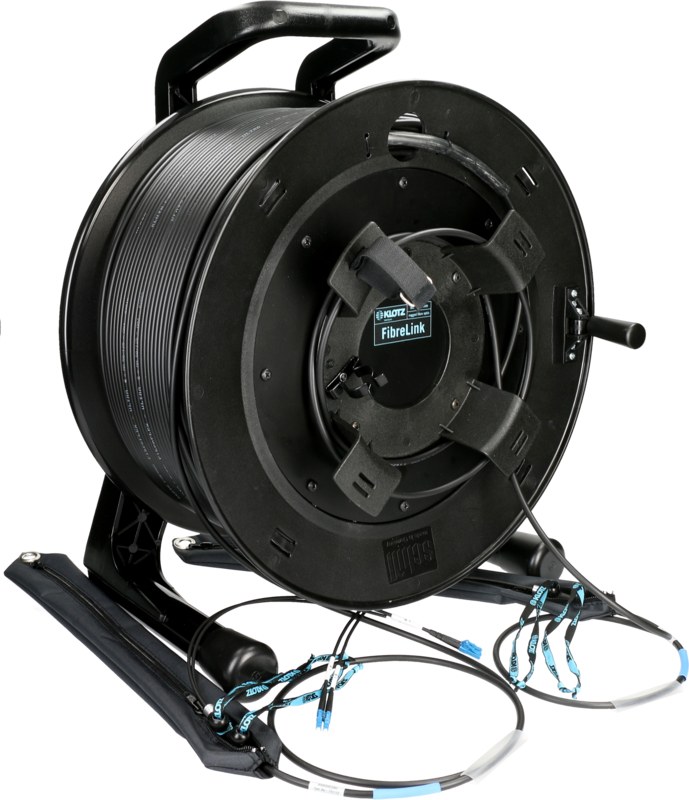

- 300 m: kela GT450

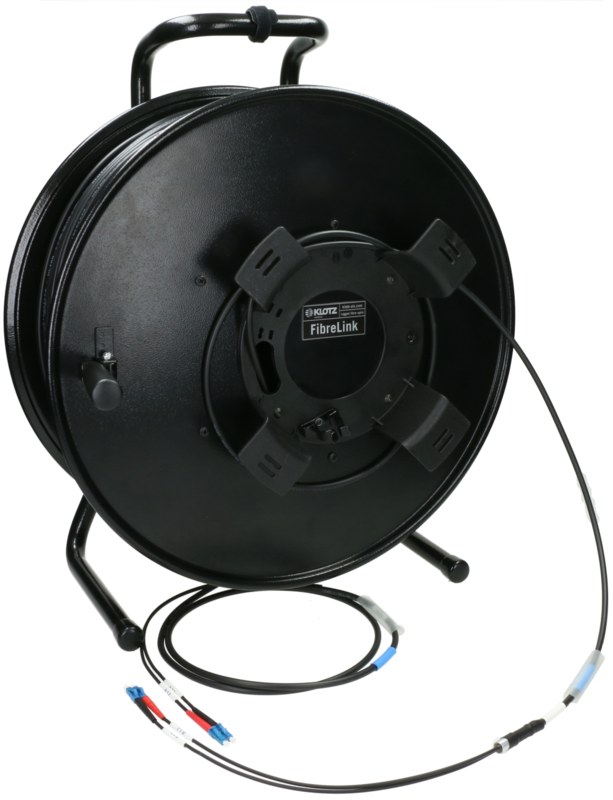

- 400 ja 500 m: kela HT481
Valmistajan tiedot
Valmistaja KLOTZ AIS GmbH, tuotesarja FiberLink, malli F2US55. Tilauskoodi määräytyy pituuden mukaan, esimerkiksi F2US55G050 = 50 m. KLOTZ-tuotesivu
