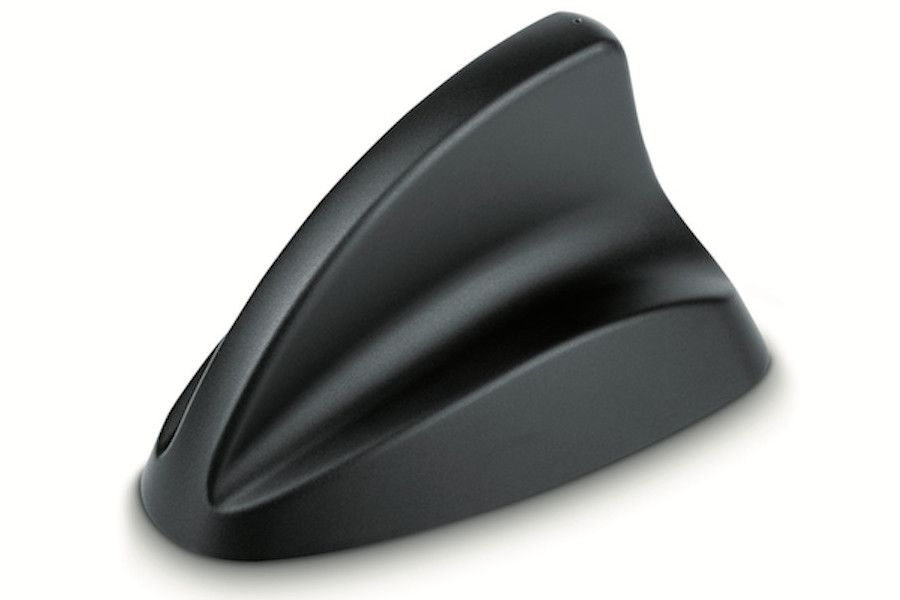

Ajoneuvon katolle asennettava Shark 2 DUPLEX -haineväantenni AM/FM/GNSS-vastaanottoon. Kompaktissa antennissa on 250 mm RG 174 -liitäntäkaapelit ja FAKRA-liittimet.
Rakenne ja asennus
- Mitat: 117 × 76 × 62 mm
- Suojausluokka: IP68
- Asennusreikä: neliö 15 × 15 mm tai pyöreä Ø 19 mm
AM/FM
- Taajuusalue: AM 525–1710 kHz; FM 87,5–108 MHz
- Liitin: FAKRA-uros, valkoinen (B)
- Kaapeli: RG 174, 250 mm
- Virransyöttö: 12 V, erillinen syöttö ja phantom-syöttö valmistajan mukaan
- Virrankulutus: enintään 50 mA
- Impedanssi: 50 Ω
- Vahvistus: 0 dBi
GNSS
- Taajuusalue: 1559–1610 MHz
- Liitin: FAKRA-uros, sininen (C)
- Kaapeli: RG 174, 250 mm
- Virransyöttö: 3–5 V phantom
- Virrankulutus: enintään 45 mA
- Impedanssi: 50 Ω
- Vahvistus: 28 dBi
- VSWR: 1,7:1
Asennus ja toimitus
Jatkokaapelit eivät sisälly toimitukseen. Valitse liittimille ja vastaanottimelle sopivat jatkokaapelit.
Lähde: MTA Product Catalogue Antenna Systems v2.1, luettelosivu 5.
