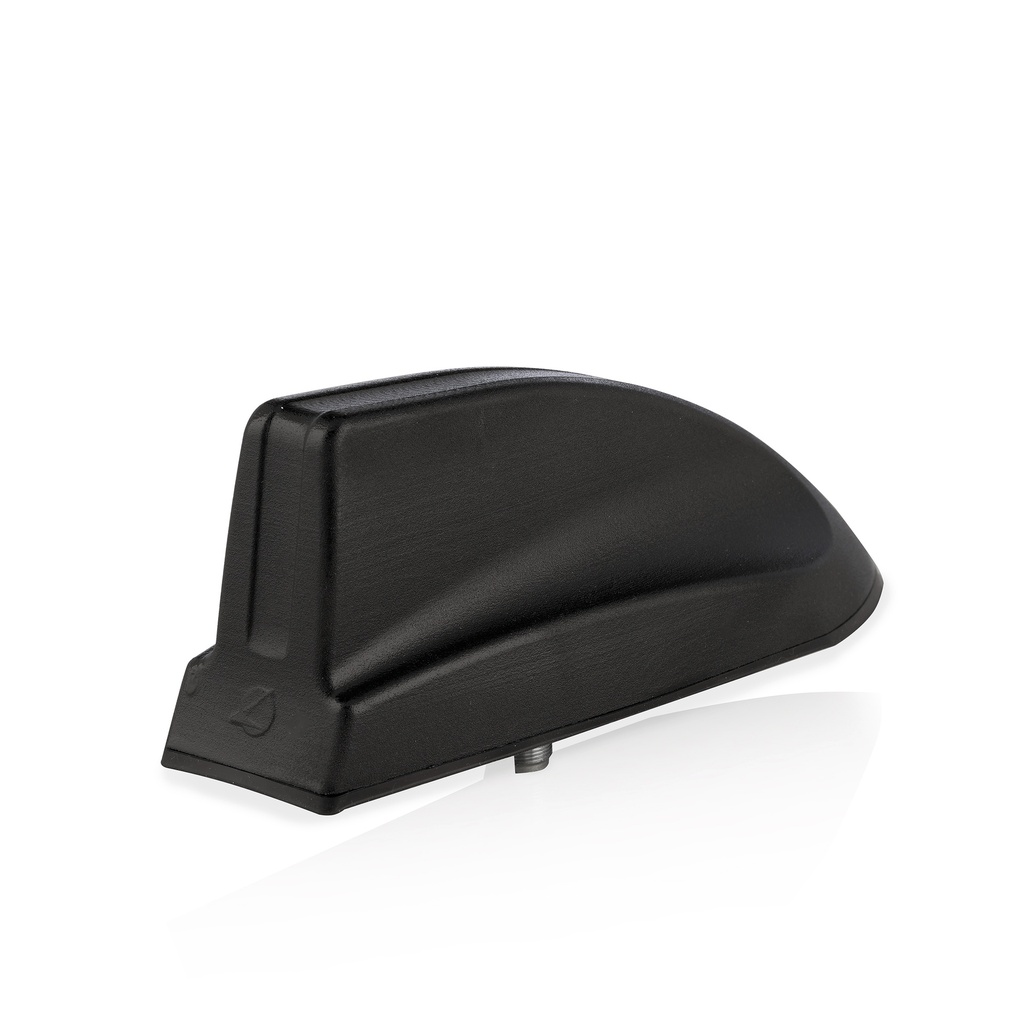

Shark 3 QUAD -kattoantenni yhdistää AM/FM- ja DAB-radiovastaanoton, GNSS-paikannuksen sekä 2G/3G/4G-yhteydet. Neljä erillistä FAKRA-urosliitäntää ja IP66K-suojaus.
Rakenne ja asennus
- Mitat: 192 × 62 × 67 mm
- Suojausluokka: IP66K
- Asennusreikä: pyöreä Ø 17–23 mm
AM/FM
- Taajuusalue: AM 525–1710 kHz; FM 87,5–108 MHz
- Liitin: FAKRA-uros, valkoinen (B)
- Kaapeli: RG 174, 210 mm
- Virransyöttö: 12 V phantom
- Virrankulutus: 63 mA
- Impedanssi: FM: 50 Ω
- VSWR: FM: < 2:1
DAB
- Taajuusalue: 174–240 MHz
- Liitin: FAKRA-uros, musta (A)
- Kaapeli: RG 174, 310 mm
- Virransyöttö: 12 V phantom
- Virrankulutus: 40 mA
- Impedanssi: 50 Ω
- Vahvistus: 6 dBi
- VSWR: < 3:1
GNSS
- Taajuusalue: 1559–1610 MHz
- Liitin: FAKRA-uros, sininen (C)
- Kaapeli: RG 174, 410 mm
- Virransyöttö: 3–5 V phantom
- Virrankulutus: 31 mA
- Impedanssi: 50 Ω
- Vahvistus: 28 dBi
- VSWR: 1,7:1
2G / 3G / 4G
- Taajuusalue: 2G: 876–935 / 1710–1880 MHz; 3G: 1900–2025 / 2110–2200 MHz; 4G: 698–960 / 1710–2160 / 2490–2690 MHz
- Liitin: FAKRA-uros, viininpunainen (D)
- Kaapeli: RG 174, 260 mm
- Impedanssi: 50 Ω
- Vahvistus: 4 dBi (huippuarvo)
- VSWR: 3:1
- Enimmäisteho: 4 W
Asennus ja toimitus
Antenni on syötettävä sekä AM/FM- että DAB-liitännän kautta. GNSS-liitäntä tarvitsee oman 3–5 V phantom-syötön.
Jatkokaapelit eivät sisälly toimitukseen. Valitse liittimille ja vastaanottimelle sopivat jatkokaapelit.
Lähde: MTA Product Catalogue Antenna Systems v2.1, luettelosivu 4.
