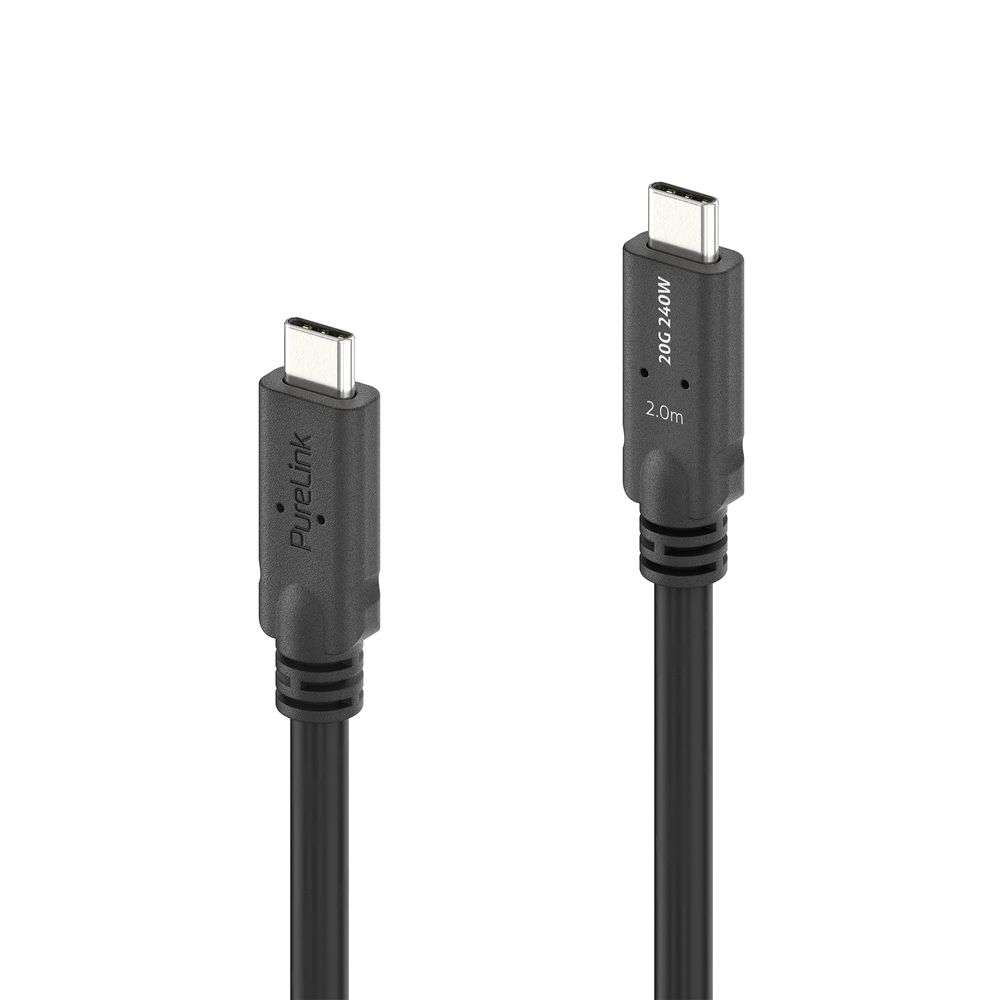

PureLink PureInstall MicroX4 PI6600 – passiv USB4-kabel
PI6600 är en passiv USB-C-kabel där datasignalerna går i försilvrade mikrokoaxiala kopparledare. Enligt tillverkaren dämpar konstruktionen störningar och överhörning bättre än traditionell partvinnad kabel, och kabeln är smidig och tålig mot böjning. Kabeln saknar aktiva kretsar och repeatrar och är därför bakåtkompatibel med USB 3.x- och USB 2.0-enheter.
Kabeln överför data, DisplayPort-bild och ström i en och samma kabel, till exempel i mötesrum, kontrollrum, digital skyltning och hybrida arbetsplatser. Kontakterna är kompatibla med låsklämman PureLink TLS (Tru-Lock-System) (säljs separat).
Konstruktion och anslutningar
- Kontakter: USB-C-hane – USB-C-hane, raka, fullt kopplade (22+1), guldpläterade kontakter
- Konstruktion: passiv, mikrokoaxiala dataledare, E-marker-krets
- Skärmning: trippel; förtennad kopparfläta samt aluminiumfolie och Mylar-skikt
- Ledare: försilvrad koppar (SPC); 0,5–2 m AWG 30, 3–5 m AWG 28
- Ytterdiameter: 0,5–2 m 5,0 mm; 3–5 m 5,7 mm
- Mantel: mjuk PVC, rund, svart; brandklass UL VW-1
- Kontakthus: 12,7 × 37,0 × 6,85 mm (B × D × H)
- Längder: 0,5 m, 1 m, 1,5 m, 2 m, 3 m, 4 m och 5 m
Överföring per längd
- 0,5–2 m: USB4 Gen2x2 upp till 20 Gbit/s; USB PD 3.1 upp till 240 W EPR (48 V / 5 A); DisplayPort Alt Mode upp till 8K (7680 × 4320) 30 Hz
- 3 m: upp till 20 Gbit/s; USB PD 3.0 upp till 100 W SPR (20 V / 5 A); bild upp till 8K (7680 × 4320)
- 4–5 m: upp till 10 Gbit/s; USB PD 3.0 upp till 100 W SPR (20 V / 5 A); bild upp till 4K (3840 × 2160)
- Kompatibilitet: bakåtkompatibel med USB 3.x och USB 2.0
Installation och driftförhållanden
- Välj längd efter den effekt, hastighet och bild du behöver: 240 W kräver högst 2 m längd och 20 Gbit/s högst 3 m.
- Minsta böjradie vid fast installation: 0,5–2 m 30 mm; 3–5 m 34,2 mm
- Drifttemperatur: 0 till +60 °C
- Godkännanden: RoHS, kontakter enligt USB-IF-standard
