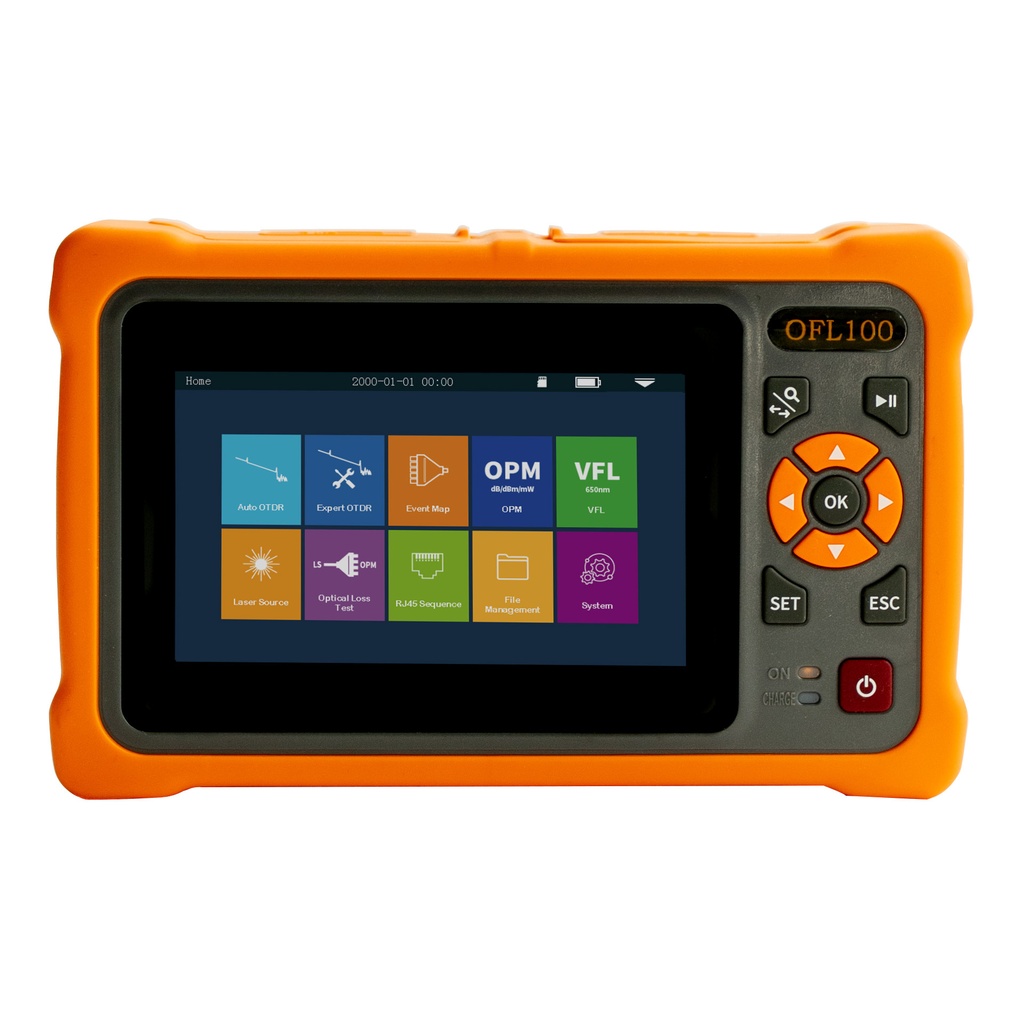

OTDR Kuitututka, SC/APC SM 1310/1550nm 26dB 2,5m EDZ

OFL100-kuitututkan avulla käyttäjä voi paikantaa nopeasti kuitutapahtumat FTTx-verkon viimeisellä vedolla. Kosketusnäyttö tarjoaa intuitiivisen käyttöliittymän ja paikantaa vaimennustapahtumat, kuten katkenneet kuidut, likaantuneet tai vaurioituneet liittimet sekä liian jyrkät taivutukset.

Auto-tilassa mittaus voidaan käynnistää ilman testiparametrien manuaalista säätöä. Expert OTDR Mode -tilassa käyttäjä voi hienosäätää parametreja vaativampien vikojen paikantamiseen. Tulokset voidaan esittää perinteisen OTDR-jäljityksen tai lineaarisen karttanäkymän avulla. Karttanäkymään voidaan valita Pass/Fail-analyysi.

Kaikki tapahtumat mitataan, merkitään ja tallennetaan SOR-tiedostona, joka noudattaa GR-196 Telcordia -standardia. SOR-tiedosto voidaan avata Trace Viewing -ohjelmassa, jossa voidaan tehdä tarkempi analyysi ja tallentaa tulokset PDF-raportiksi.

Sisäänrakennettu näkyvän valon laser (VFL) mahdollistaa kuituvikojen visuaalisen paikannuksen punaisella laservalolla. VFL soveltuu myös kuitujen jatkuvuuden tarkistamiseen noin 5 km matkalle. Lähtöteho on ≤1 mW (luokka 2).

Laitteessa on lisäksi optinen tehomittari (OPM), jolla voidaan mitata absoluuttisia optisia tehotasoja ja tehdä häviömittauksia laitteen kuitulinkille yhdessä sisäänrakennetun stabiloidun laserlähteen (SLS) kanssa.

Tekniset tiedot

OFL100 Kuitututka (OTDR) – SC/APC

• Aallonpituudet: 1310 / 1550 nm

• Dynaaminen alue: 26 / 24 dB

• Kuollut alue: 2,5 m

(Vinkki: käytä mittakuitua – kuollut alue tällöin 0 m)

Optinen tehomittari (OPM) – 2,5 mm Universal

• Aallonpituusalue: 800…1700 nm

• Kalibroidut aallonpituudet: 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 nm

• Mittausalue: +26…–50 dBm

Stabiloitu valonlähde (SLS) – SC/APC

• Aallonpituudet: 1310 / 1550 nm

• Teho: ≥ –5 dBm

Näkyvän valon laser (VFL) – 2,5 mm Universal

• Teho: <1 mW

• Luokka: 2

Muut tiedot

• Sisäinen muisti: 8 Gt

• Liitäntä: USB-C

• Akku: 3,7 V / 4 Ah Li-ion

• Koko: 173 × 109 × 45 mm

• Paino: 0,5 kg
