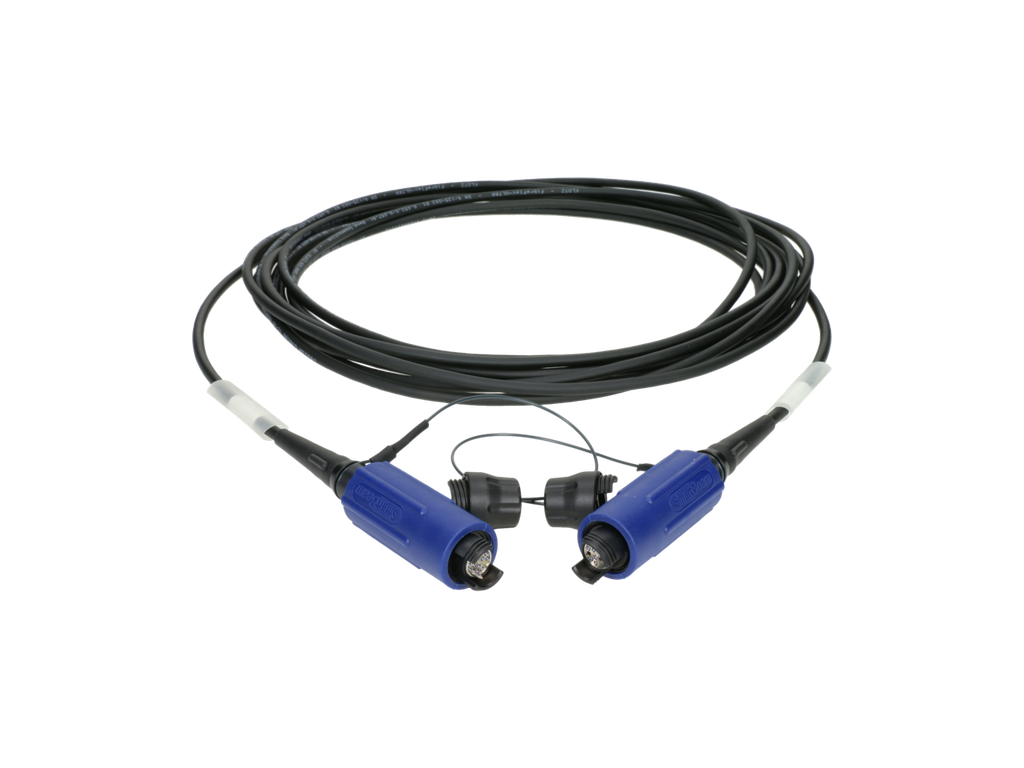

KLOTZ SmartBeam DODEKA 12 OS2 -valokuitukaapeli, 2 × SmartBeam-12 50 M

KLOTZ SmartBeam DODEKA 12 on erittäin kestävä, 12-kanavainen OS2-singlemode-valokuitukaapeli vaativaan tapahtuma-, broadcast-, AV- ja teollisuuskäyttöön.

Kaapelin molemmissa päissä on hermafrodiittinen SmartBeam DODEKA 12 -linssiliitin. Suunnattoman liitintekniikan ansiosta samanlaiset liittimet voidaan kytkeä suoraan toisiinsa ilman erillisiä uros- ja naarasliittimiä.

Expanded Beam -tekniikassa kuitujen päät eivät kosketa fyysisesti toisiaan. Tämä vähentää kulumista, säilyttää liitinvaimennuksen tasaisena ja parantaa liitoksen luotettavuutta pölyisissä sekä vaativissa käyttöympäristöissä. IP67-luokitellut liittimet kestävät pölyä ja vettä, ja ne voidaan puhdistaa vedellä sekä nukkaamattomalla liinalla.

KLOTZ FiberFlex ULTRA -kaapelissa on 12 OS2-singlemode-kuitua, kestävä PUR-ulkovaippa ja aramidikuiduilla toteutettu vedonpoisto. Vain 6,4 mm:n ulkohalkaisijan ansiosta kaapeli on kevyt, taipuisa ja helppo kelata.

Tekniset tiedot

• Tuotetyyppi: valokuituvälijohto
• Tuotesarja: KLOTZ FiberLink SmartBeam
• Kuitutyyppi: singlemode OS2
• Kuitujen määrä: 12
• Kuidun mitat: 9/125 µm
• Kuidun rakenne: 900 µm Tight Buffer
• Kaapelityyppi: FiberFlex ULTRA
• Ulkovaippa: PUR
• Kaapelin ulkohalkaisija: 6,4 mm
• Vedonpoisto: aramidikuidut
• Liitin 1: SmartBeam DODEKA 12, hermafrodiittinen linssiliitin
• Liitin 2: SmartBeam DODEKA 12, hermafrodiittinen linssiliitin
• Liittimien suojausluokka: IP67
• Liitinvaimennus: alle 0,5 dB / SmartBeam-liitin
• Kytkentäkestävyys: yli 3 000 kytkentäkertaa
• Kuidun vaimennus 1 310 nm: alle 0,35 dB/km
• Kuidun vaimennus 1 550 nm: alle 0,21 dB/km
• Tiedonsiirtonopeus: jopa 10 Gbit/s kuitua kohden
• Tiedonsiirtoetäisyys: jopa 10 km
• Suojakannet: muoviset liitinsuojat molemmissa päissä
• Soveltuvuus: sisä- ja ulkokäyttö
• Valmistaja: KLOTZ AIS
• Tuotenumero: F12US11A
• Kaapelin pituus: valittavan version mukaan

Ominaisuudet

• 12 samanaikaista optista yhteyttä
• Liittimet voidaan kytkeä toisiinsa ilman uros- ja naarassuunnan huomioimista
• Kuidut eivät kosketa fyysisesti toisiaan liitoksessa
• Erittäin tasainen ja pitkäikäinen liitinvaimennus
• Pölyn- ja vedenkestävä IP67-rakenne
• Kestää yli 3 000 kytkentäkertaa
• Kestää painetta, vetoa ja pieniä taivutussäteitä
• Alhainen taittumis- ja vaurioitumisherkkyys
• Soveltuu jatkuvaan kenttä-, tapahtuma- ja tuotantokäyttöön
• Helppo kelata myös vaativissa lämpötilaolosuhteissa

Yhteensopivuus

SmartBeam-liitintekniikka on yhteensopiva muun muassa seuraavien järjestelmien kanssa:

• Fiberfox
• FibreCo HMA
• Stratos
• Optocore
• Eurolens EBC
• Optocon
• FibreCast
• MIL-DTL-83526/20-liittimet
• MIL-DTL-83526/21-runkoliittimet
