Eupen EC4-50-FRB – tekniska data och användningsområden
Koaxial matarledning med låg dämpning och 50 Ω impedans för antenn-, basstations- och inomhustäckningssystem. Konstruktionen med korrugerat kopparrör i 1/2-tumsformat är avsedd för fasta RF-installationer där överföringsförlusterna ska hållas låga.
Innerledaren är en massiv kopparbelagd aluminiumtråd (CCA). Gasinjicerad cellpolyetenisolering och ett korrugerat kopparrör bildar en lågdämpande konstruktion. Den halogenfria, röksnåla och flamhämmande manteln lämpar sig för inom- och utomhusinstallation.
Konstruktion och mått

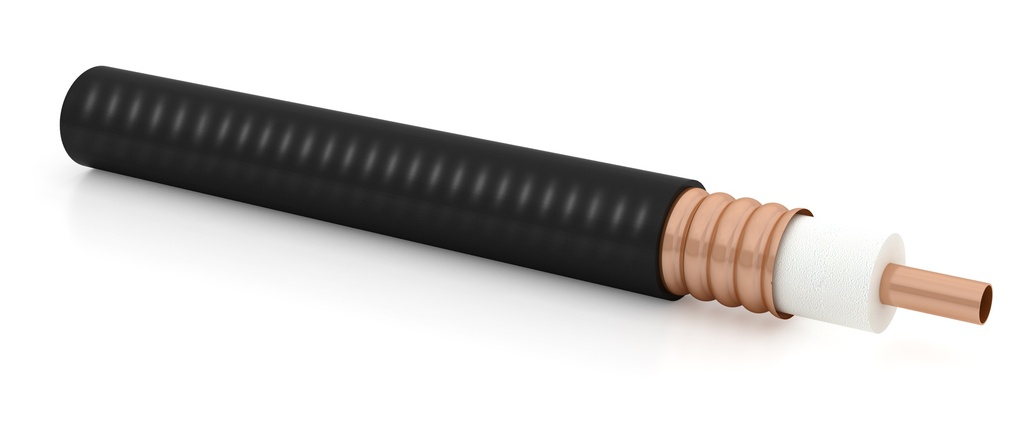

- Kabelmodell: EC4-50-FRB / 5128-HLFRB, storlek 1/2″
- Ytterdiameter: Ø 16,2 mm
- Innerledare: Ø 4,9 mm; massiv kopparbelagd aluminiumtråd (CCA)
- Dielektrikum: gasinjicerad cell-PE, Ø 12,4 mm
- Ytterledare och skärmning: korrugerat kopparrör, Ø 13,8 mm
- Mantel: svart flamhämmande polyolefin (FRNC / LSZH); tjocklek 1,2 mm
- Vikt: 263 g/m (263 kg/km)
- Leverans: säljs per meter; standardtrumma 500 m
Elektriska egenskaper
- Impedans: 50 ± 1 Ω
- Kapacitans: 76 pF/m
- Relativ utbredningshastighet: 0,88 (88 % av ljusets hastighet)
- Induktans: 0,189 µH/m
- Likströmsresistans vid +20 °C: innerledare 1,48 Ω/km; ytterledare 2,3 Ω/km
- Isolationsresistans: ≫ 5 GΩ·km
- RF-toppspänning: 1,6 kV
- RF-toppeffekt: 25,6 kW
- Av tillverkaren angiven gränsfrekvens: 9,8 GHz
- Frekvensområde för dämpnings- och effektdata: 10–6000 MHz i tillverkarens datablad
Dämpning efter frekvens
Typisk dämpning i dB / 100 m vid +20 °C.
Alla 31 dämpningsvärden (10–6000 MHz)
Exempel: den beräknade dämpningen för en 25 meter lång kabel vid 1 GHz är cirka 1,79 dB. Förluster i kontaktdon tillkommer.
Effekttålighet
Av tillverkaren angiven genomsnittlig effekttålighet i watt: omgivningstemperatur +40 °C, innerledare +100 °C, VSWR 1,0 och ingen solbelastning.
Installations- och driftförhållanden
- Minsta böjradie: 70 mm vid en engångsböjning; 120 mm i prov med 15 upprepade böjningar
- Lagringstemperatur: −70…+85 °C
- Installationstemperatur: −40…+60 °C
- Drifttemperatur: −55…+85 °C
- Maximal dragkraft: 900 N (90 daN)
- Maximalt avstånd mellan kabelklämmor: 1 m
- Maximal kabellängd per lyftstrumpa: 70 m
- Installation: inom- och utomhusbruk; UV-beständig mantel
Använd kontaktdon avsedda för standardkabeln Eupen 1/2″ EC4-50 och kabelberedningsverktyget SPTC50AV12. Följ kontaktdonets installationsanvisningar, skydda utomhusanslutningar mot fukt och undvik att klämma kabeln. Kompatibla kontaktdon och verktyget finns som tillvalsprodukter när du väljer Lägg i varukorgen.
Brandklassning och dokument
- CPR-klass: B2ca-s1a,d1,a1; EN 50575 / EN 50399
- Mantelegenskaper: halogenfri, röksnål, flamhämmande och UV-beständig
- Standarder som anges av tillverkaren: IEC 60754; IEC 60332-1; IEC 60332-3, kategori C; IEC 61034; EN 50575; EN 45545-2:2013+A1:2015
Tillverkarens tekniska data: Eupen EC4-50-FRB (5128-HLFRB). Det produktspecifika databladet finns också under fliken Dokument.
