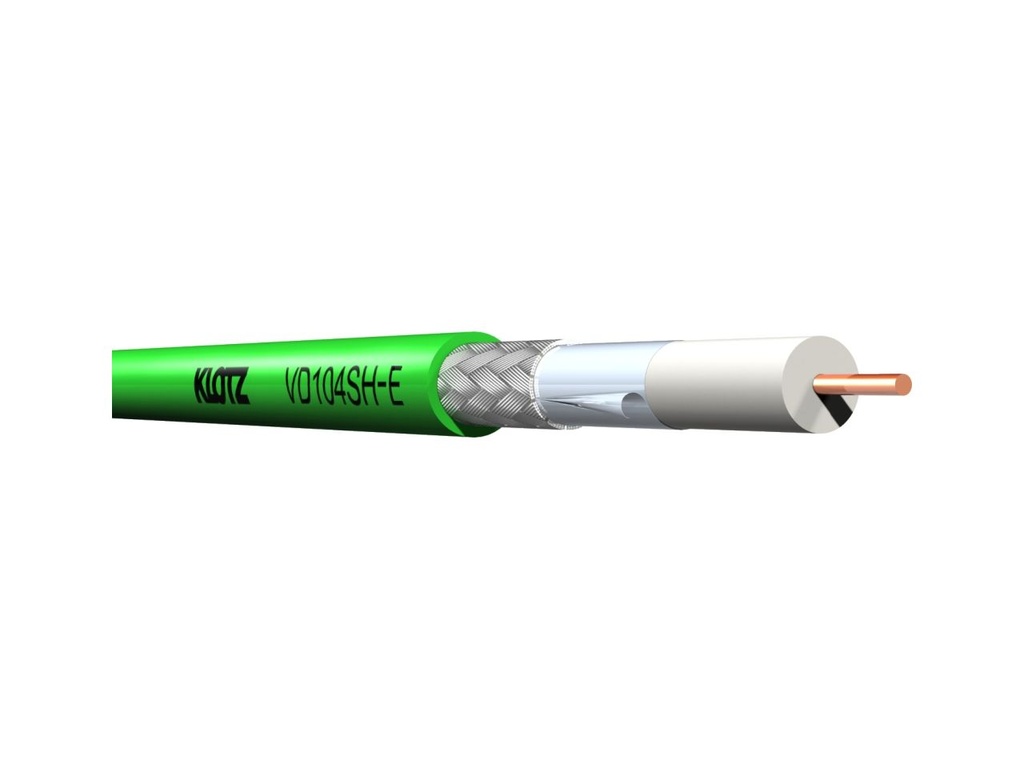

12G-SDI-videokoaksiaalikaapeli 1.0/4.8 AF, 75 Ω, Eca FRNC, vihreä K500
KLOTZ
KLOTZ VD104SH on 75 Ω:n vähähäviöinen videokoaksiaalikaapeli analogisten video- ja SDI-signaalien kiinteisiin sekä tilapäisiin asennuksiin. Vaahdotettu PE-eriste ja kaksinkertainen suojaus varmistavat luotettavan signaalinsiirron.
- Kaapeliryhmä: 1.0/4.8 AF
- Sisäjohdin: paljas kupari, 1,00 mm
- Suojaus: 100 % folio + 95 % kuparipunos
- Tyypillinen siirtoetäisyys: SD-SDI 405 m
- Tyypillinen siirtoetäisyys: 1,5G-SDI 110 m
- Tyypillinen siirtoetäisyys: 3G-SDI 76 m
- Paloa hidastava ja halogeeniton FRNC-vaippa
- CPR-luokka Eca
- Ulkohalkaisija: 7,0 mm
- Väri: vihreä
- Ei jatkuvaan mobiili- tai kelakäyttöön
Tuotenumero :
VD104SHEAN :
6416280458495Tuoreryhmä :
Koaksiaalikaapelit 75 ohmSähkönumero :
0259095Tunnisteet :
Sähkönumero :
Tekniset tiedot:
Sisäjohdin Ø 1.0 mm
Eristys Eristevaahto PE Ø 4.8 mm
Suojaus AL/PET/AL kaksoissuoja folio + erittäin tiheä punos (95% peitto)
Kaapeli LSZH (low smoke zero halogen) vihreä
Kokonaishalkaisija 6.9mm
Käyttölämpötila -30 / +70celsius
Minimi taivutussäde 40mm
Impedanssi 75 Ohm
Vaimennus db/100m
1 MHz: 0.8
5 MHz: 1.6
10 MHz: 2.1
100 MHz: 6.2
135 MHz: 7.3
200 MHz: 8.9
500 MHz: 14.4
750 MHz: 17.5
1000 MHz: 20.9
1500 MHz: 25.7
3000 MHz: 37.9
Heijastusvaimennus:
30 - 300 MHz: > 25 dB
300 - 1500 MHz: > 23 dB
1500 - 3000 MHz: > 21 dB
BNC-Uros Puristettava 5013006
Puristuspihti HT336I
Vastaavat: Canare L-5CFB Belden 1694A Tasker TSK1079
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Klotz |
| poistetut | |
| Väri älä käytä | Vihreä |
| Tekniset tiedot | |
| Väri | Vihreä |
| Materiaali | FRNC |
| Impedanssi | 75 ohm |
| Kaapelin ulkohalkaisija | Ø 7 mm |
| Kaapelityyppi | HDSDI |
| CPR / hyväksyntä | Eca |
| Johtimen_tyyppi | lanka |
