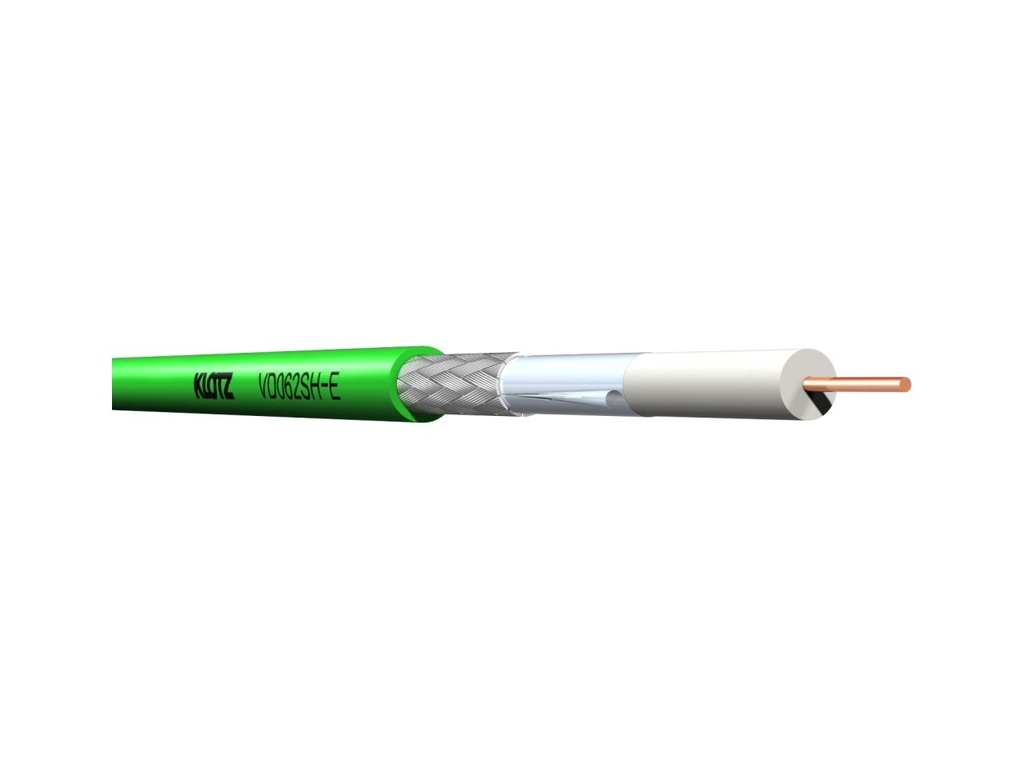

HDSDI 0.6/2.8AF vihreä 75 ohm FRNC Ø4.5 mm 6G Eca K500m
Klotz
Klotz VD062SH - HDSDI koaksiaalikaapeli
VD062SH on suunniteltu sekä digitaalisten että analogisten videosignaalien lähettämiseen ja sitä käytetään sekä laitteisto- että kiinteisiin asennuksiin. Sisäjohdin on paljas kuparilanka jonka halkaisija on 0,60 mm ja sitä ympäröi vaahdotettu PE-dielektrinen väliaine, joka varmistaa signaalin siirron ilman paluuhäviötä ja erittäin matalan vaimennuksen.
Tyypilliset SMPTE-standardien mukaiset lähetysetäisyydet ovat 255 metriä SDI-videosignaaleille, 65 metriä 1,5 Gb / s HD-SDI-signaaleille ja 47 metriä 3 Gb / s signaaleille. Käytännössä pidemmät etäisyydet voivat kuitenkin olla mahdollisia käytetyistä laitteista riippuen. Tehokkaan suojan sähkömagneettisia häiriöitä vastaan tarjoaa kaksinkertainen suojaus, joka käsittää AL-kaksoiskomposiittikerroksen ja tiheän kudotun kuparisuojan, joka tarjoaa yli 92 prosentin suojauksen. Ulkovaippa on valmistettu FRNC-materiaalista, joka on paloa hidastava ja täysin halogeeniton.
* Digitalinen & analooginen video
* Tuplasuojaus - folio ja tiheä punos.
* Ei sovellu mobiili HD-SDI käyttöön
* Palamaton / syövyttämäton (FRNC)
* CPR Eca acc. to EN50575
Tekniset tiedot:
Sisäjohdin Ø 0.60 mm
Eristys Vaahto PE Ø 2.8 mm
Suojaus AL/PET/AL kaksoissuoja folio + erittäin tiheä punos (92% peitto)
Kaapeli LSZH (low smoke zero halogen) vihreä
Kokonaishalkaisija 4.5mm
Käyttölämpötila -30 / +70celsius
Minimi taivutussäde 25mm
Impedanssi 75 Ohm
Vaimennus db/100m
1 MHz: 1.2
5 MHz: 2.7
10 MHz: 3.8
100 MHz: 10.8
135 MHz: 12.4
200 MHz: 15.0
270 MHz: 17.5
500 MHz: 24.2
750 MHz: 29.6
1000 MHz: 34.7
1500 MHz: 42.6
3000 MHz: 61.7
Heijastusvaimennus:
30 - 300 MHz: > 25 dB
300 - 1500 MHz: > 23 dB
1500 - 3000 MHz: > 21 dB
Vastaavat: Belden 1855A
Tuotenumero :
VD062SHEAN :
6416280460283Tuoreryhmä :
Koaksiaalikaapelit 75 ohmSähkönumero :
0259136Sähkönumero :
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Klotz |
| Tekniset tiedot | |
| Väri | Vihreä |
| Materiaali | FRNC |
| Impedanssi | 75 ohm |
| Kaapelin ulkohalkaisija | Ø 4.5 mm |
| Kaapelityyppi | HDSDI |
| CPR / hyväksyntä | Eca |
| Johtimen_tyyppi | lanka |
