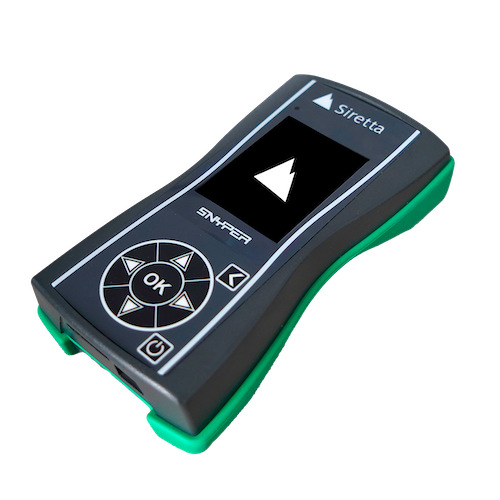

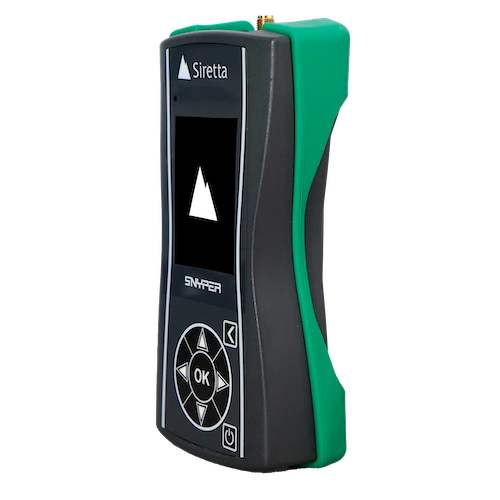

SNYPER-IoT Graphyte (GL) on mobiiliverkkoanalysaattori ja signaalitasojen tallennin, joka on tarkoitettu LTE-M-, NB-IoT- ja 2G/GSM-verkkojen kartoitukseen. Laitteen voi jättää paikalleen tekemään peräkkäisiä mittauksia, jotka tallentuvat automaattisesti.
Mittaustyyppejä on neljä: täysi mittaus (LTE-M, NB-IoT ja 2G) sekä pelkkä LTE-M, NB-IoT tai 2G/GSM. Jokaisella mittauskierroksella tallennetaan operaattori, signaalitaso ja solukohtaiset parametrit. Monikierroksinen mittaus paljastaa epäluotettavat tukiasemat ja ajoittaiset katkokset, joita yksittäinen mittaus ei havaitse.
Sisäiseen muistiin mahtuu tyypillisesti 10 000 yksikierroksista mittausta. Tulokset siirretään USB-C-liitännän kautta tietokoneelle CSV- tai HTML-muodossa, ja yhteenvetosivu näyttää kaikkien havaittujen solujen suhteelliset signaalitasot ja operaattorit.
Käyttökohteet
- Uusien ja olemassa olevien LTE-M-, NB-IoT- ja 2G/GSM-asennusten kartoitus
- Sovellukseen parhaiten sopivan operaattorin valinta
- Antennin parhaan sijoituspaikan ja suuntauksen määrittäminen LiveSCAN-toiminnolla
- Valitun operaattorin verkon toimivuuden seuranta ajan mittaan
Ominaisuudet
- Toimii ilman SIM-korttia, maailmanlaajuiset taajuudet
- LiveSCAN-reaaliaikamittaus ja valitun tukiaseman lokitus myöhempää analyysia varten
- Raportit CSV- ja graafisena HTML-muotona sekä tulostus PDF:ksi; mittausten aikaleima reaaliaikakellosta
- Mittausten tarkastelu ja laitepäivitykset SirettaSPARK-ohjelmalla; tallennus CloudSURVEY-portaaliin (rekisteröityminen vaaditaan)
- Käyttökielet: englanti, ranska, saksa, italia ja espanja

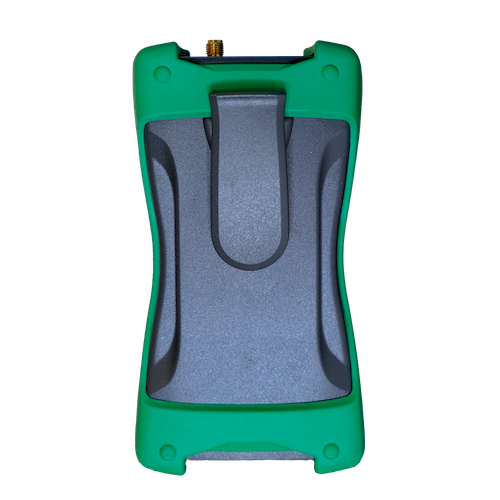

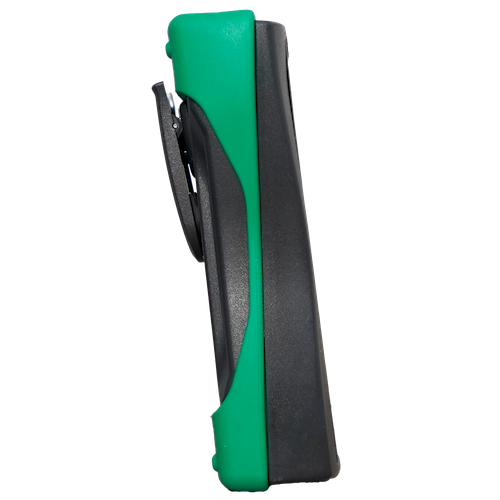

- Kestävä rakenne ja integroitu vyöklipsi
Tuetut taajuusalueet
- LTE-M, 18 kaistaa: B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85
- NB-IoT, 17 kaistaa: B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85
- 2G/GSM/EGPRS, 4 kaistaa: B2 (1900 MHz), B3 (1800 MHz), B5 (850 MHz), B8 (900 MHz)
Tekniset tiedot
- Liitännät: 1 × SMA-naarasliitin mobiiliantennille, SIM-korttipaikka (push-push) 3 V / 1,8 V, USB-C 2.0

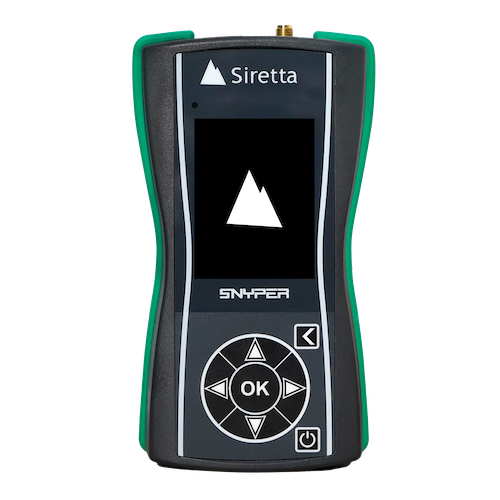

- Näyttö: 2,4” VGA RGB TFT, 480 × 640, LED-taustavalo, 80° katselukulma
- Akku: 4,3 Ah litiumioni, noin 12 tuntia jatkuvaa mittausta (tyypillinen); lataus USB-C:llä
- Suositeltu laturi (ei sisälly): 100–240 V, 50/60 Hz, USB-A-ulostulo 5 V DC / 2 A
- Mitat: 141 × 76 × 36 mm, paino ilman antennia 243 g
- Käyttölämpötila −10…+60 °C, varastointi −20…+25 °C (akun käyttöiän kannalta paras), kosteus 25–85 % RH, ei kondensoituva
- Hyväksynnät: UKCA, CE, FCC, RoHS
Toimitussisältö
- SNYPER-IoT Graphyte (GL) -analysaattori
- DELTA 47 -kääntöantenni (600–3800 MHz)
- LiveSCAN-antenni ja 1,5 m vähähäviöinen LiveSCAN-kaapeli
- 2 m USB-C 2.0 -kaapeli ja USB-A (uros) → USB-C (naaras) -adapteri
- Minijalusta ja kiinnitysklipsi
- Kova kantolaukku
