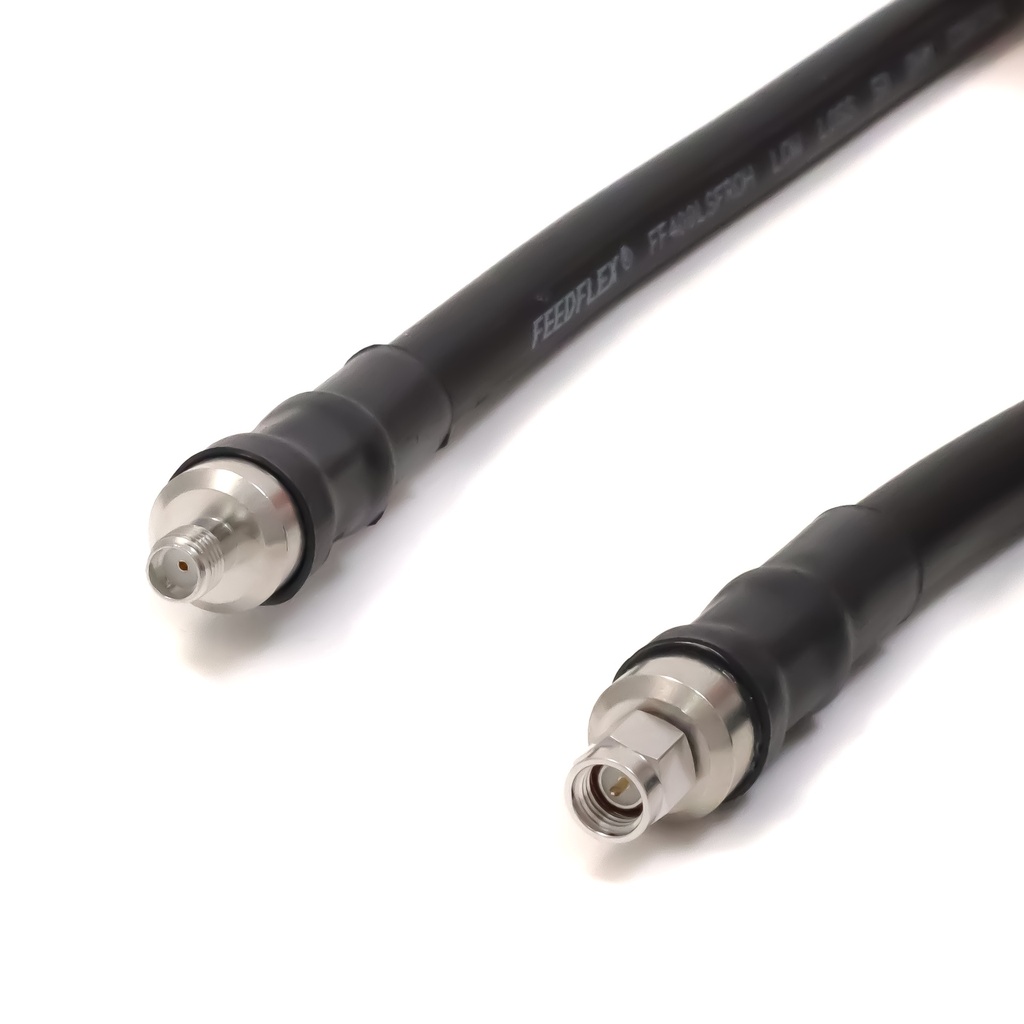

SMA-uros/SMA-naaras halogeeniton FF400 musta välijohto
TT
FF400 on Eupenin valmistama 50 Ω vähähäviöinen koaksiaalikaapeli, joka on rakenteeltaan ja ominaisuuksiltaan hyvin lähellä Times Microwave Systemsin LMR-400:ia. Se on jo selvästi järeämpi kaapeli kuin FF240PE/HF214, ja sitä käytetään silloin, kun vedot ovat pitkiä tai taajuudet korkeita ja halutaan pitää vaimennukset kurissa.
FF400 – perustiedot
- Impedanssi: 50 Ω
- Ulkohalkaisija: ~10,3 mm
- Sisäjohdin: kuparipäällysteinen alumiinilanka (CCA), ø ~2,74 mm
- Dielektrinen eriste: vaahdotettu polyeteeni (FPE)
- Suojaus: alumiinifolio + tiheä kuparipunos (peittoaste >90 dB suojaus)
- Vaippa: musta PE (UV-kestävä, soveltuu ulkokäyttöön; myös halogeenivapaita versioita saatavana)
- Min. taivutussäde: ~25–30 mm (asennuksessa), jatkuvassa käytössä ~100 mm
- Paino: n. 100 kg/km
Tyypillinen vaimennus /100 m
(arvot Eupenin FF400 ja LMR-400 tyyppitiedoista, pyöristettynä)
- 50 MHz → ~1,5 dB
- 150 MHz → ~2,7 dB
- 450 MHz → ~4,7 dB
- 900 MHz → ~6,8 dB
- 1500 MHz → ~9,0 dB
- 1800 MHz → ~10,0 dB
- 2000 MHz → ~10,8 dB
- 2500 MHz → ~12,3 dB
- 3000 MHz → ~13,5 dB
- 5800 MHz → ~20,9 dB
Käyttöalueita
- Pitkät 4G/5G tukiasemakaapeloinnit
- WLAN/Wi-Fi (2,4 ja 5 GHz) pitkillä vedoilla
- Radiolinkit, mastoasennukset, ammattiverkot
- Radioamatööri (VHF/UHF/SHF)
- Satelliittivastaanotto
Plussat
- Erittäin alhainen vaimennus → hyvä pitkille vedoille ja korkeille taajuuksille
- Hyvä EMC-suojaus
- Kestävä PE-vaippa ulkokäyttöön
Miinukset
- Paksu ja painava → hankalampi asentaa ahtaissa paikoissa
- Liittimet kalliimpia ja kookkaampia kuin ohuemmissa kaapeleissa
Tuotenumero :
L071072150HFTuoreryhmä :
RF-välijohdot| Yleiset tiedot | |
|---|---|
| Tuotemerkki | TT |
| Tekniset tiedot | |
| Pituus (m) variantti | 15 m or 20 m or 25 m or 50 m |
| Liitin 1 | SMA |
| Liitin 2 | - SMA |
| Väri | Musta |
| Napaisuus | uros - naaras |
| Liittimen suunta | suora |
| Kaapelityyppi | FF400 |
