SeaTex 15 HF – tekniset tiedot ja käyttökohteet
Halogeeniton 50 Ω koaksiaalikaapeli merellisiin antenni- ja RF-yhteyksiin. SHF2-vaippa kestää öljyjä, suolavettä ja UV-säteilyä, ja kaapeli soveltuu laivojen, offshore-kohteiden ja tuulivoimaloiden kaapelointeihin.

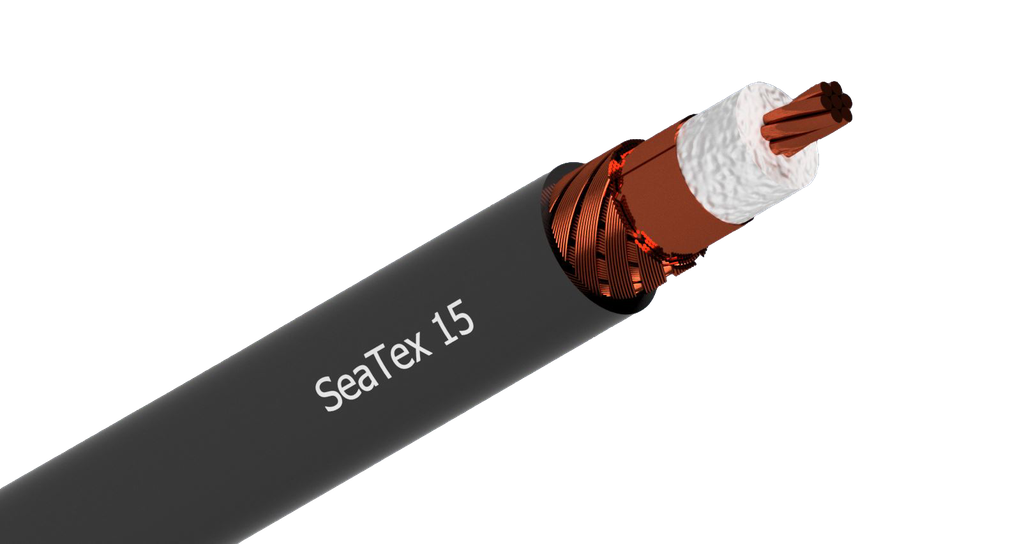

Vaahtopolyeteenieriste pienentää siirtohäviöitä. Kuparifolio ja kuparipunos muodostavat kaksoissuojauksen, joka vähentää ulkopuolisten häiriöiden vaikutusta signaaliin. Halogeeniton, vähäsavuinen ja UV-kestävä SHF2-vaippa.
Rakenne ja mitat
- Ulkohalkaisija: Ø 14,6 ± 0,2 mm
- Sisäjohdin: Ø 4,5 mm; monisäikeinen kupari (OFC), 7 × 1,5 mm
- Eriste: vaahdotettu PE pintakalvolla, Ø 11,3 mm
- Suojaus: limittäinen kuparifolio, peittävyys 100 %; kuparipunos, peittävyys 75 %
- Ulkojohtimen halkaisija: Ø 12,1 mm
- Vaippa: SHF2 / LSZH
- Paino: 262 g/m (262 kg/km)
- Toimitustapa: myydään metreittäin; vakiokela 505 m
Sähköiset ominaisuudet
Arvot +20 °C:ssa, ellei toisin mainita.
- Impedanssi: 50 ± 2 Ω
- Ylin käyttötaajuus: 6 GHz
- Kapasitanssi: 78 pF/m (1 kHz)
- Nopeuskerroin: 0,85
- Suojausvaimennus: ≥ 90 dB taajuudella 1 GHz
- Tasavirtavastus: sisäjohdin ≤ 1,5 Ω/km; ulkojohdin 5 Ω/km
- Eristysresistanssi: ≥ 10 GΩ·km
- Koestusjännite: 7 kV DC (sisäjohdin–suoja)
- Enimmäisjännite: 5 kV
Vaimennus taajuuden mukaan
Tyypillinen vaimennus dB / 100 m, +20 °C:ssa ja kaapeli asennettuna.
Kaikki 20 vaimennusarvoa (5–6000 MHz)
Esimerkki: 25 metrin kaapelin laskennallinen vaimennus taajuudella 1 GHz on noin 2,45 dB. Liittimien häviöt tulevat tämän lisäksi.
Tehonkesto
Valmistajan ilmoittama enimmäisteho watteina +40 °C:ssa.
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 4 × ulkohalkaisija kertataivutuksessa; 8 × ulkohalkaisija toistuvassa taivutuksessa
- Lämpötila, kuljetus ja kiinteä asennus: −55…+85 °C
- Lämpötila, liikkuva käyttö: −40…+85 °C
- Suurin vetovoima: 1300 N
- Asennuspaikka: sisä- ja ulkokäyttö; UV-kestävä vaippa
Valitse SeaTex 15-kaapelille mitoitetut 50 Ω liittimet ja noudata liitinvalmistajan kuorinta- ja asennusohjetta. Suojaa ulkoasennuksen liitokset kosteudelta ja vältä kaapelin litistämistä.
Hyväksynnät ja dokumentit
- Vaippa: SHF2, IEC 60092-360; halogeeniton ja vähäsavuinen
- Palon eteneminen: IEC 60332-3-22, kategoria A; IEC 60332-1-2
- Öljynkesto: EN 60811-2-1, 24 h / 100 °C
- Laivakäyttö: valmistajan ilmoittama DNV-sertifikaatti TAE00001JX
Valmistajan tekniset tiedot: SSB SeaTex 15 HF. Tuotekohtaiset liitteet löydät myös Dokumentit-välilehdeltä.
