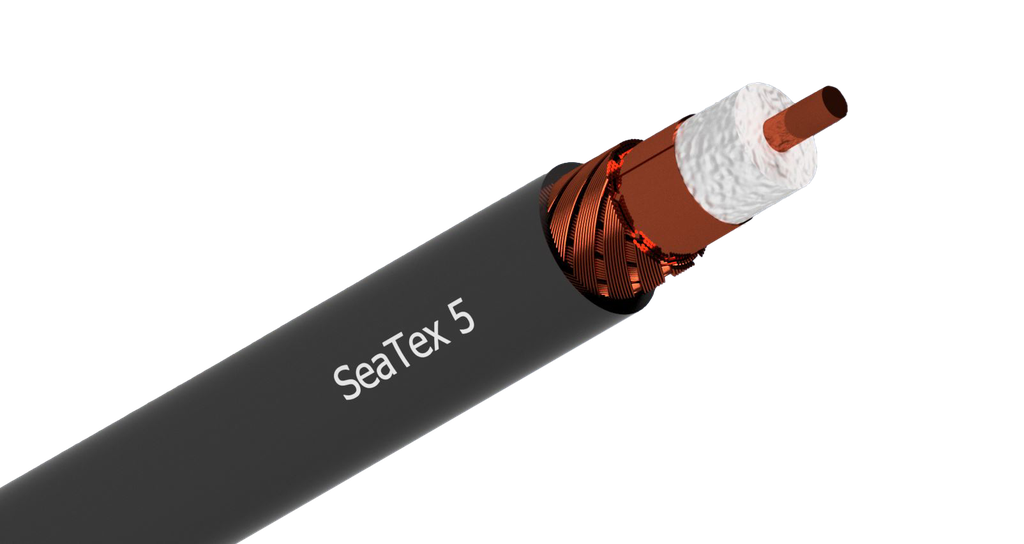

SeaTex 5 HF Ø5 mm 50 ohm SHF2 K505
SSB
SSB SeaTex 5 SHF 2 - 505m kela
SeaTex 5 on erityisesti merenkulkuun suunniteltu matala-häviöinen, halogeeniton ja erittäin taipuisa koaksiaalikaapeli. Se omaa maailmanlaatuisen SHF-alustenrakennushyväksynnän (DNV GL -sertifikaatin) ja soveltuu käytettäväksi laivoilla, öljyalustoilla, porauslautoilla ja tuuliturbiineilla.
SeaTex 5:n ulkokuori on valmistettu erityisestä termoplastisesta kopolymeeristä (SHF2), mikä antaa kaapelille korkean vastustuskyvyn kuumuutta, kylmyyttä, öljyjä, suolavettä, UV-säteilyä ja sääolosuhteita vastaan ja takaa pitkän käyttöiän vaativissa ympäristöissä.
SeaTex 5:n suunnittelu perustuu vakiintuneeseen Aircell 5:een. Se tarjoaa erinomaiset vaimennusarvot, ja sen taipuisuus ja pieni taivutussäde mahdollistavat asennuksen ahtaimpiinkin tiloihin. Näin ollen SeaTex 5 yhdistää Ecoflex-koaksiaalikaapeleiden edut korkean meren vaatimuksiin. Tuote on määritetty jopa 10 GHz asti ja voidaan käyttää lämpötila-alueella -55–85 °C.
Ominaisuudet:
Halkaisija 5,0 ± 0,2 mm
Impedanssi 50 ± 2 Ω
Vaimennus 1 GHz:ssä / 100 m 31,09 dB
Maksimitaajuus 10 GHz
Tekniset tiedot:
- Impedanssi: 50 Ω
- Sisäjohdin: 1,13 mm (paljas kuparilanka)
- Eristys: PE, 3,1 mm
- Ulkohalkaisija: 5 mm
- Vahvistettu kaksoissuojaus (Cu kalvo + Cu punos)
- Minimitaivutussäde: 4 × Ø (kertataivutus) / 8 × Ø (toistuva)
- Paino: 36 kg/km
- Lämpötila-alue: asennus -55…+85 °C, käyttö -40…+85 °C
- UV-suojattu
- Paloluokitus: Fca / Ei merkintöjä
- SHF2 IEC60092-360
- DNV sertifikaatti no.- TAE00001JX
- Vetolujuus 100 N
Vaimennus db/100m
5MHz 2,07
100MHz 9,40
500MHz 21,57
800MHz 27,62
Tuotenumero :
SEATEX05505Tuoreryhmä :
Koaksiaalikaapelit 50 ohm| Yleiset tiedot | |
|---|---|
| Tuotemerkki | SSB |
| Tekniset tiedot | |
| Väri | Harmaa |
| Materiaali | SHF2 |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 5 mm |
| Kaapelityyppi | SeaTex |
| Johtimen_tyyppi | lanka |
