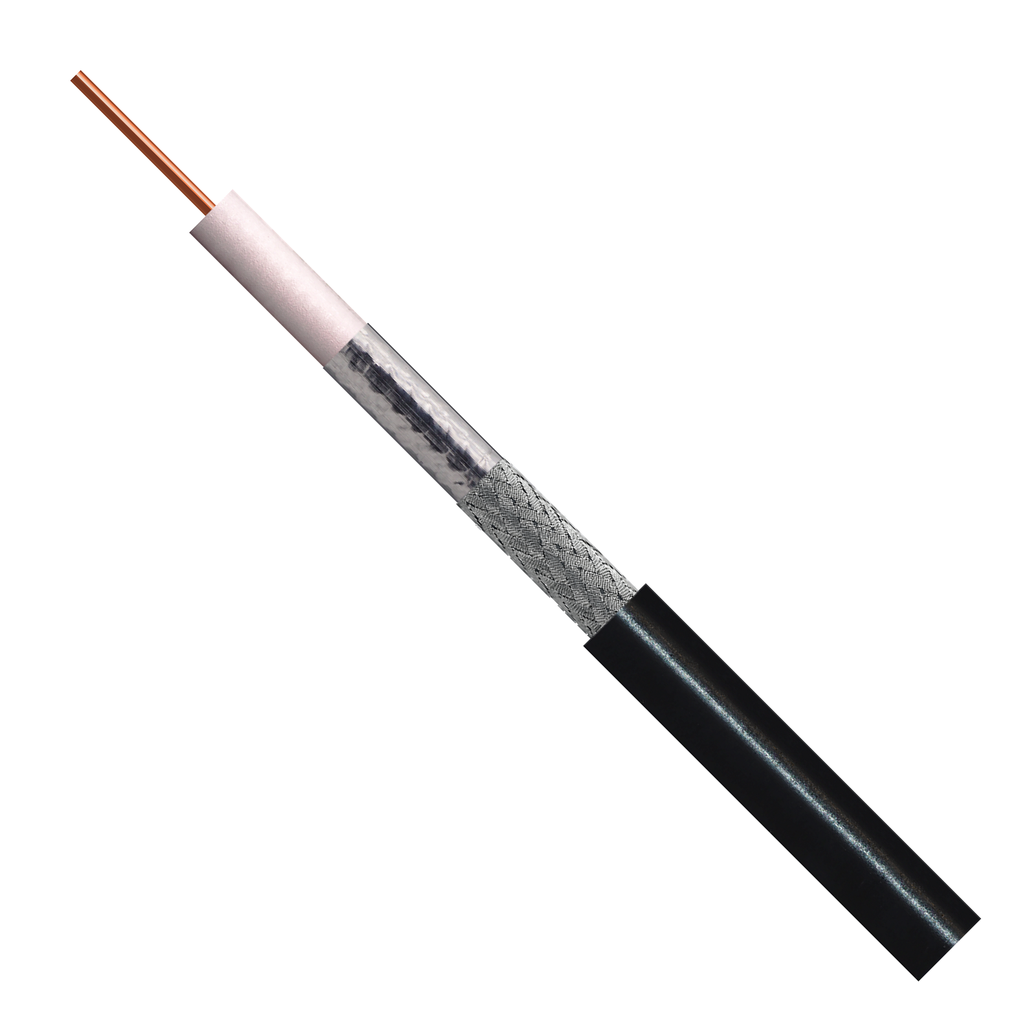

Sivacavi SAT 116905 SHF1 75 Ω koaksiaalikaapeli, SHF1, musta, K1000
75 Ω RF-koaksiaalikaapeli meri- ja laiva-asennuksiin.
Ominaisuudet
- Halogeeniton, paloa hidastava SHF1/LSZH-vaippa
- Sisäjohdin: kuparipäällysteinen alumiini (CCA)
- Foliosuoja ja tinattu kuparipunos
Tekniset tiedot
- Ulkohalkaisija: 15,00 ± 0,20 mm
- Väri: musta RAL 9004
- Lämpötila-alue: −40…+80 °C
- Rullakoko: 1000 m
- Myyntiyksikkö: metri
Tuotenumero :
SAT116905-SHF1Sivacavi SAT116905-SHF1 – 75 Ω koaksiaalikaapeli
75 Ω RF-koaksiaalikaapeli meri- ja laiva-asennuksiin. Halogeeniton, paloa hidastava SHF1/LSZH-vaippa. Foliosuoja ja tinattu kuparipunos.
Rakenne ja mitat
- Sisäjohdin: kuparipäällysteinen alumiini (CCA), Ø 2,74 mm
- Eriste: kaasuvaahdotettu skin-foam-skin-PE, Ø 11,60 ± 0,15 mm
- Foliosuoja: alumiini-polyesteri-alumiini, 100 % peitto
- Kuparipunos: tinattu kupari, 288 × 0,15 mm, peitto 90 %
- Ulkohalkaisija: 15,00 ± 0,20 mm
- Väri: musta RAL 9004
- Paino: 205,6 kg/km (0,2056 kg/m)
- Rullakoko: 1000 m
- Myyntiyksikkö: metri
Sähköiset ja mekaaniset tiedot
- Impedanssi: 75 ± 3 Ω
- Kapasitanssi: 53 pF/m
- Nopeuskerroin: 84 %
- Johtimen resistanssi: 4,7 Ω/km; punos: 3,9 Ω/km (20 °C)
- Lämpötila-alue: −40…+80 °C
- Pienin taivutussäde: kertataivutus 5 × ulkohalkaisija (75 mm), toistuva taivutus 10 × ulkohalkaisija (150 mm)
- Vaipan kipinäkoe: 6,0 kV
Vaimennus (dB/100 m, 20 °C)
5 MHz: 0,5 · 10 MHz: 0,6 · 50 MHz: 1,9 · 100 MHz: 2,6 · 200 MHz: 3,9 · 300 MHz: 4,3 · 470 MHz: 5,7 · 600 MHz: 6,7 · 862 MHz: 8,2 · 1000 MHz: 8,8 · 1350 MHz: 10,6 · 1500 MHz: 10,9 · 1750 MHz: 12,0 · 2150 MHz: 13,7 · 2400 MHz: 14,4 · 2750 MHz: 15,7 · 3000 MHz: 16,2.
Standardit
Valmistajan tietolehden mukaan: IEC 60092-359, IEC 60332-1-2, IEC 60332-3-22/24, IEC 60754-1, IEC 60754-2, IEC 60811-3-1, IEC 61034-2. DNV-tyyppihyväksytty tuote.
Valmistaja: SI.VA S.R.L. (Sivacavi), Italia. Myyntiyksikkö: metri.
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Sivacavi |
| Tekniset tiedot | |
| Väri | Musta |
| Materiaali | SHF1 |
| Impedanssi | 75 ohm |
| Rullakoko m CUT maksu | 1000 m |
| Johtimen materiaali | Kuparipäällysteinen alumiini (CCA) |
| Johtimen tyyppi | lanka |
| Kaapelin ulkohalkaisija | Ø 15 mm |
| Suojaus | Alumiinifolio + tinattu kuparipunos |
| Kaapelityyppi | SAT116905 |
