Eupen RMC158-E-HLFR-B2ca – tekniset tiedot ja käyttökohteet
Vähähäviöinen, vuotava 50 Ω koaksiaalikaapeli pitkien tunneleiden ja sisätilojen LTE-radiopeittoon. Suuri 1 5/8 tuuman rakenne pienentää siirtohäviöitä. E-malli soveltuu myös valmistajan suunnitteluohjeiden mukaisiin MIMO-toteutuksiin.
Ulkojohtimen aukkoryhmät kytkevät radiosignaalin kaapelin ja ympäristön välillä. Radiopeitto mitoitetaan taajuuden, kaapelipituuden, kytkentähäviön ja asennusympäristön mukaan.
Rakenne ja mitat

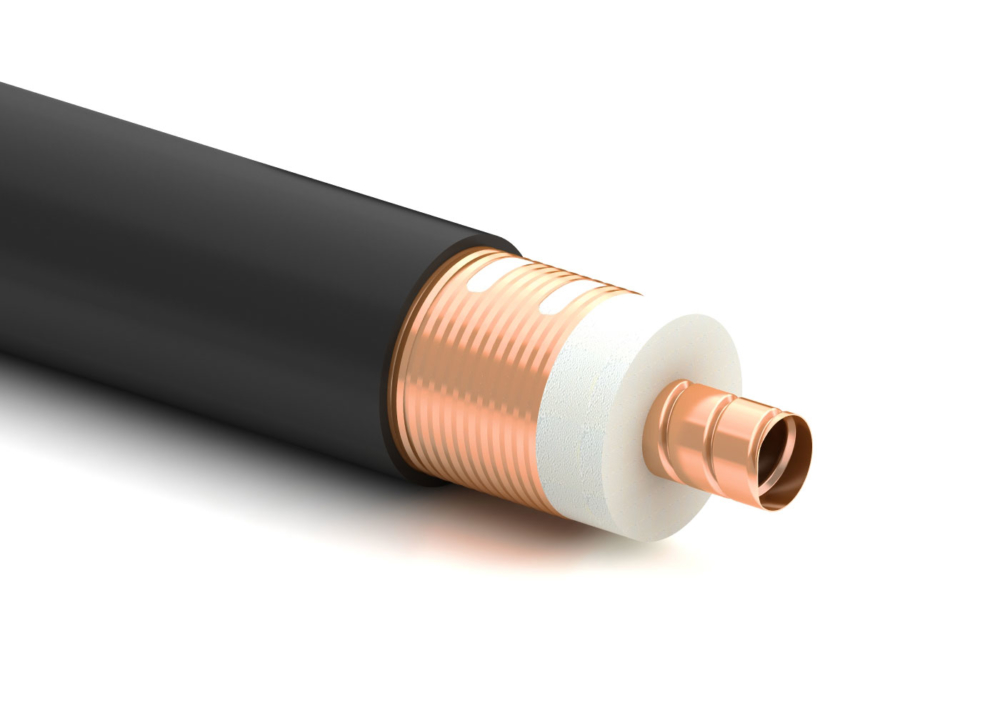

- Kaapelimalli: RMC158-E-HLFR-B2ca, 1 5/8″
- Ulkohalkaisija: Ø 48 mm
- Sisäjohdin: Ø 17,7 mm; aallotettu kupariputki
- Eriste: kaasulla vaahdotettu PE, Ø 43 mm
- Ulkojohdin ja suojaus: limitetty, aallotettu kuparifolio ja aukkoryhmät
- Vaippa: musta FRNC / LSZH; halogeeniton, vähäsavuinen ja paloa hidastava
- Paino: 1061 g/m
- Toimitustapa: myydään metreittäin
Sähköiset ominaisuudet
- Impedanssi: 50 ± 2 Ω
- Kapasitanssi: 75 pF/m
- Nopeuskerroin: 0,89 (89 % valonnopeudesta)
- Tasavirtavastus: sisäjohdin 1,44 Ω/km; ulkojohdin 1,28 Ω/km
- Valmistajan taajuusalue: 30–2800 MHz, resonanssitaajuudet huomioiden
- Suositellut radiojärjestelmät: GSM, DCS-1800, UMTS, WLAN ja LTE
- Datalehden vaimennusarvot: 450–2700 MHz
Pituussuuntainen vaimennus
Pituussuuntainen vaimennus, dB / 100 m.
Kaikki 13 vaimennusarvoa (450–2700 MHz)
Kytkentähäviö
C50 ja C95 kuvaavat kytkentähäviötä 50 %:n ja 95 %:n todennäköisyydellä. Yksikkö on dB. Arvot on mitattu 2 m:n etäisyydellä tunnelissa standardin IEC 61196-4 Ground Level Method mukaan.
Kaikki kytkentähäviöt ja resonanssitaajuudet
Resonanssitaajuudet: 199, 598, 997, 1396, 1795, 2193 ja 2592 MHz
Valmistustoleranssi: pituussuuntainen vaimennus ±5 %; kytkentähäviö ±5 dB. Rakennuksen tai tunnelin toteutunut suorituskyky riippuu asennusympäristöstä.
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 400 mm kertataivutuksessa
- Suurin vetovoima: 2000 N (200 daN)
- Varastointilämpötila: −70…+85 °C
- Asennuslämpötila: −25…+60 °C
- Käyttölämpötila: −40…+85 °C
- Kannakeväli: 1,5 m (suositus)
- Etäisyys seinästä: 20 mm tai 80–180 mm valmistajan asennustavan mukaan
- Aukkojen suunta: kohokuvioitu merkkiviiva on 180° aukkoihin nähden
Sopivat valikoiman liittimet: NF50R158MPA. Noudata liittimen asennusohjetta ja suojaa ulkoasennuksen liitokset kosteudelta. Lisätuotteet löytyvät Lisää ostoskoriin -valinnasta.
Paloluokitus ja dokumentit
- CPR-paloluokka: B2ca-s1a,d1,a1
- Vaipan ominaisuudet: halogeeniton, vähäsavuinen ja paloa hidastava
- Standardit: IEC 60754-2; IEC 61034; IEC 60332-1-2; IEC 60332-3, luokka C; EN 50575
