Eupen RMC-78-T-HLFR-B2ca – tekniset tiedot ja käyttökohteet
Vuotava 50 Ω koaksiaalikaapeli TETRA- ja TETRAPOL-radioverkkojen peittoon tunneleissa ja sisätiloissa. T-mallin suorituskyky on optimoitu näille radiojärjestelmille; valmistaja ilmoittaa käyttöalueeksi 30–1000 MHz resonanssitaajuudet huomioiden.
Ulkojohtimen aukkoryhmät kytkevät radiosignaalin kaapelin ja ympäristön välillä. Radiopeitto mitoitetaan taajuuden, kaapelipituuden, kytkentähäviön ja asennusympäristön mukaan.

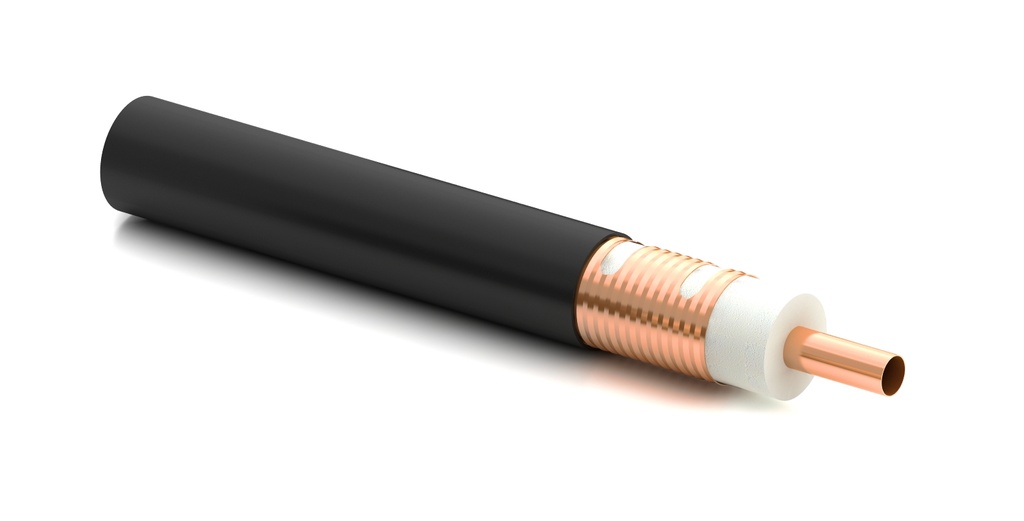

Rakenne ja mitat
- Kaapelimalli: RMC-78-T-HLFR-B2ca, 7/8″
- Ulkohalkaisija: Ø 28 mm
- Sisäjohdin: Ø 9,2 mm; sileä kupariputki
- Eriste: kaasulla vaahdotettu PE, Ø 23,5 mm
- Ulkojohdin ja suojaus: limitetty, aallotettu kuparifolio ja aukkoryhmät
- Vaippa: musta FRNC / LSZH; halogeeniton, vähäsavuinen ja paloa hidastava
- Paino: 517 g/m
- Toimitustapa: myydään metreittäin; vakiokela 500 m
Sähköiset ominaisuudet
- Impedanssi: 50 ± 2 Ω
- Kapasitanssi: 72 pF/m
- Nopeuskerroin: 0,88 (88 % valonnopeudesta)
- Tasavirtavastus: sisäjohdin 1,63 Ω/km; ulkojohdin 2,5 Ω/km
- Valmistajan taajuusalue: 30–1000 MHz, resonanssitaajuudet huomioiden
- Suositellut radiojärjestelmät: FM, TETRA ja TETRAPOL
- Datalehden vaimennusarvot: 75–960 MHz
Pituussuuntainen vaimennus
Pituussuuntainen vaimennus, dB / 100 m.
Kaikki 10 vaimennusarvoa (75–960 MHz)
Kytkentähäviö
C50 ja C95 kuvaavat kytkentähäviötä 50 %:n ja 95 %:n todennäköisyydellä. Yksikkö on dB. Arvot on mitattu 2 m:n etäisyydellä tunnelissa standardin IEC 61196-4 Ground Level Method mukaan.
Kaikki kytkentähäviöt ja resonanssitaajuudet
Resonanssitaajuudet: 37, 111, 184, 258, 332, 406 (±3), 479, 553, 627, 700, 774, 848, 922 ja 995 MHz
Valmistustoleranssi: pituussuuntainen vaimennus ±7,5 %; kytkentähäviö ±7 dB. Rakennuksen tai tunnelin toteutunut suorituskyky riippuu asennusympäristöstä.
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 350 mm kertataivutuksessa
- Suurin vetovoima: 1300 N (130 daN)
- Varastointilämpötila: −70…+85 °C
- Asennuslämpötila: −25…+60 °C
- Käyttölämpötila: −40…+85 °C
- Kannakeväli: 1 m (suositus)
- Etäisyys seinästä: suositus 80–180 mm; vähintään 50 mm
- Aukkojen suunta: kohokuvioitu merkkiviiva on 180° aukkoihin nähden
Sopivat valikoiman liittimet: 43FR78L. Kaapelin valmistelutyökalu: SPTC50R78. Noudata liittimen asennusohjetta ja suojaa ulkoasennuksen liitokset kosteudelta. Lisätuotteet löytyvät Lisää ostoskoriin -valinnasta.
Paloluokitus ja dokumentit
- CPR-paloluokka: B2ca-s1a,d1,a1
- Vaipan ominaisuudet: halogeeniton, vähäsavuinen ja paloa hidastava
- Standardit: IEC 60754-2; IEC 61034; IEC 60332-1-2; IEC 60332-3, luokka C; EN 50575
