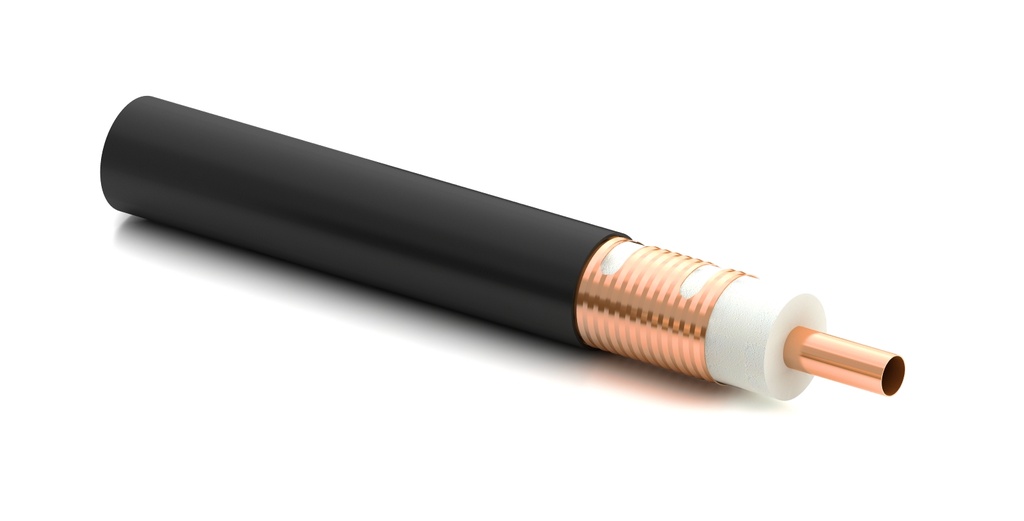

7/8" RMC B2ca Ø28 mm 50 ohm FRNC musta vuotava koaksiaalikaapeli LTE/5G
Eupen
EUCARAY RMC 78-G-HLFR-B2ca on säteilevä eli niin sanottu ”vuotava” antennikaapeli, joka on suunniteltu laajakaistaiseen RF-signaalin jakeluun vaativissa ympäristöissä. Kaapeli soveltuu erinomaisesti käytettäväksi sisä- ja ulkotiloissa, kuten rakennuksissa, tunneleissa, metroissa, rautatietunneleissa sekä teollisuus- ja tuotantoympäristöissä, joissa tarvitaan tasainen ja luotettava radiopeitto pitkillä matkoilla.
7/8” kokoluokan rakenne tarjoaa erittäin pienen vaimennuksen, hyvän mekaanisen kestävyyden ja soveltuvuuden pitkiin vetoihin. HLFR-B2ca-luokiteltu halogeeniton, vähäsavuinen ja liekinkestävä ulkovaippa täyttää tiukat paloturvallisuusvaatimukset ja mahdollistaa kaapelin käytön kohteissa, joissa tarvitaan korkeaa turvallisuustasoa.
RMC 78-G-HLFR-B2Ca on halogeeniton, vähäsavuinen ja liekinkestävä ulkovaippa
• Pieni syövyttävien kaasujen päästö IEC 60754-2 -standardin mukaisesti
• Liekinkestävä IEC 60332-1-2 ja IEC 60332-3 luokka C -standardien mukaisesti
• Vähäsavuisuus IEC 61034 -standardin mukaisesti
• Palon vaikutuksiin reagoiva rakenne EN 50399 B2 -standardin mukaisesti
• EN 50575 -standardin mukainen
RMC 78-G-HLFR-B2ca on suunniteltu LTE & 5G verkoille.
• Toimii taajuusalueella 75–4300 MHz, sisältää resonanssitaajuudet
• Kestävä ja laadukas kaapeli, jossa pieni taivutussäde
Tekniset tiedot:
Kaapelityyppi RMC (Radiated Mode Cable): Aukkoja lyhyin välein
Taajuusalue MHz: 75-4300, suunniteltu LTE & 5G
Impedanssi 50 Ohm
Nopeuskerroin 88 %
Sisäjohdin mm 9,2
Ulkojohdin mm 23,5
Ulkovaippa mm 28
Pienin taivutussäde mm 350
Paino kg/m 0,497
Aukot indikoitu kohokuvioidulla viivalla vastakkaisella puolella
Vaimennus:
150 MHz 1,37 dB/100m C50% 80dB C95% 91dB
450 MHz 2,40 dB/100m C50% 76dB C95% 80dB
900 MHz 3,50 dB/100m C50% 73dB C95% 79dB
1800 MHz 5,22 dB/100m C50% 72dB C95% 77dB
2170 MHz 5,85 dB/100m C50% 68dB C95% 71dB
2600 MHz 6,58 dB/100m C50% 65dB C95% 70dB
3300 MHz 7,93 dB/100m C50% 64dB C95% 70dB
3800 MHz 9,18 dB/100m C50% 60dB C95% 64dB
4300 MHz 10,85 dB/100m C50% 58dB C95% 63dB
Resonanssi taajuudet: MHz 256,5; 769,5; 1282,5; 1795,5; 2308,5; 2821,5; 3334,5
Suositeltu kiinnike väli: 1m
Etäisyys seinään suositus / minimi: mm 80-180 / 50
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Eupen |
| Tekniset tiedot | |
| Väri | Musta |
| Materiaali | FRNC |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 28 mm |
| Kaapelityyppi | 7/8" vuotava |
| CPR / hyväksyntä | B2ca |
| Johtimen_tyyppi | kupariputki |
