Eupen RMC-78-G-HLFR-A 7/8″ 50 Ω vuotava koaksiaalikaapeli, Eca

Eupen RMC-78-G-HLFR-A – tekniset tiedot ja käyttökohteet

Vuotava 50 Ω koaksiaalikaapeli LTE- ja 5G-sisäpeittoon sekä tunneliverkkoihin. RMC-78-G on optimoitu korkeille taajuuksille ja välittää useita langattomia palveluita saman kaapelin kautta.

Ulkojohtimen aukkoryhmät kytkevät radiosignaalin kaapelin ja ympäristön välillä. Radiopeitto mitoitetaan taajuuden, kaapelipituuden, kytkentähäviön ja asennusympäristön mukaan.

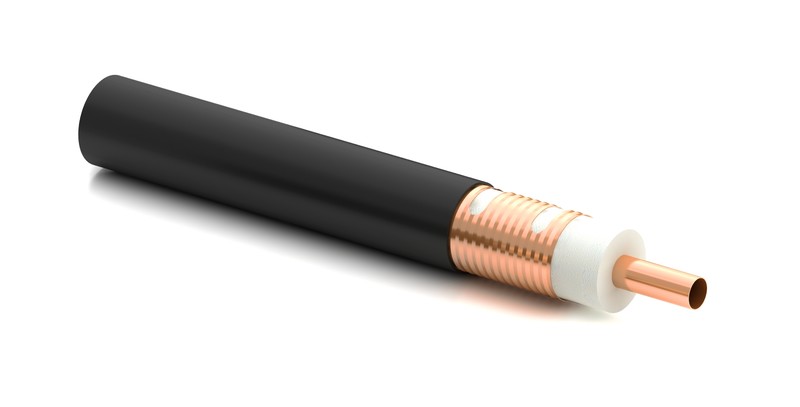

Rakenne ja mitat

Kaapelimalli: RMC-78-G-HLFR-A, 7/8″
Ulkohalkaisija: Ø 27 mm
Sisäjohdin: Ø 9,2 mm; sileä kupariputki
Eriste: kaasulla vaahdotettu PE, Ø 23,5 mm
Ulkojohdin ja suojaus: limitetty, aallotettu kuparifolio ja aukkoryhmät
Vaippa: musta FRNC / LSZH; halogeeniton, vähäsavuinen ja paloa hidastava
Paino: 400 g/m
Toimitustapa: myydään metreittäin

Sähköiset ominaisuudet

Impedanssi: 50 ± 2 Ω
Kapasitanssi: 72 pF/m
Nopeuskerroin: 0,88 (88 % valonnopeudesta)
Tasavirtavastus: sisäjohdin 1,63 Ω/km; ulkojohdin 2,5 Ω/km
Valmistajan taajuusalue: 75–4300 MHz, resonanssitaajuudet huomioiden
Suositellut radiojärjestelmät: LTE ja 5G
Datalehden vaimennusarvot: 150–4300 MHz

Pituussuuntainen vaimennus

Pituussuuntainen vaimennus, dB / 100 m.

150 MHz: 1,37

450 MHz: 2,4

900 MHz: 3,5

1800 MHz: 5,22

2400 MHz: 6,24

3500 MHz: 8,39

Kaikki 18 vaimennusarvoa (150–4300 MHz)

150 MHz: 1,37

450 MHz: 2,4

700 MHz: 3,05

870 MHz: 3,43

900 MHz: 3,5

960 MHz: 3,63

1800 MHz: 5,22

2170 MHz: 5,85

2400 MHz: 6,24

2600 MHz: 6,58

2700 MHz: 6,76

3300 MHz: 7,93

3500 MHz: 8,39

3600 MHz: 8,64

3800 MHz: 9,18

4000 MHz: 9,79

4200 MHz: 10,48

4300 MHz: 10,86

Kytkentähäviö

C50 ja C95 kuvaavat kytkentähäviötä 50 %:n ja 95 %:n todennäköisyydellä. Yksikkö on dB. Arvot on mitattu 2 m:n etäisyydellä tunnelissa standardin IEC 61196-4 Ground Level Method mukaan.

150 MHz: C50 80 / C95 91 dB

450 MHz: C50 76 / C95 80 dB

900 MHz: C50 73 / C95 79 dB

Kaikki kytkentähäviöt ja resonanssitaajuudet

150 MHz: C50 80 / C95 91 dB

450 MHz: C50 76 / C95 80 dB

700 MHz: C50 74 / C95 76 dB

870 MHz: C50 74 / C95 80 dB

900 MHz: C50 73 / C95 79 dB

960 MHz: C50 74 / C95 80 dB

1800 MHz: C50 72 / C95 77 dB

2170 MHz: C50 68 / C95 71 dB

2400 MHz: C50 66 / C95 70 dB

2600 MHz: C50 65 / C95 70 dB

2700 MHz: C50 65 / C95 69 dB

3300 MHz: C50 64 / C95 70 dB

3500 MHz: C50 63 / C95 69 dB

3600 MHz: C50 63 / C95 72 dB

3800 MHz: C50 60 / C95 64 dB

4000 MHz: C50 65 / C95 73 dB

4200 MHz: C50 60 / C95 65 dB

4300 MHz: C50 58 / C95 63 dB

Resonanssitaajuudet: 256,5; 769,5; 1282,5; 1795,5; 2308,5; 2821,5 ja 3334,5 MHz

Valmistustoleranssi: pituussuuntainen vaimennus ±5 %; kytkentähäviö ±5 dB. Rakennuksen tai tunnelin toteutunut suorituskyky riippuu asennusympäristöstä.

Asennus ja käyttöolosuhteet

Pienin taivutussäde: 350 mm kertataivutuksessa
Suurin vetovoima: 1300 N (130 daN)
Varastointilämpötila: −70…+85 °C
Asennuslämpötila: −25…+60 °C
Käyttölämpötila: −40…+85 °C
Kannakeväli: 1 m (suositus)
Etäisyys seinästä: suositus 80–180 mm; vähintään 50 mm
Aukkojen suunta: kohokuvioitu merkkiviiva on 180° aukkoihin nähden

Sopivat valikoiman liittimet: 43FR78A. Kaapelin valmistelutyökalu: SPTC50R78. Noudata liittimen asennusohjetta ja suojaa ulkoasennuksen liitokset kosteudelta. Lisätuotteet löytyvät Lisää ostoskoriin -valinnasta.

Paloluokitus ja dokumentit

CPR-paloluokka: Eca
Vaipan ominaisuudet: halogeeniton, vähäsavuinen ja paloa hidastava
Standardit: IEC 60754-2; IEC 61034; IEC 60332-1-2; IEC 60332-3, luokka C; EN 50575

Valmistajan datalehti: Eupen RMC-78-G-HLFR-A.
