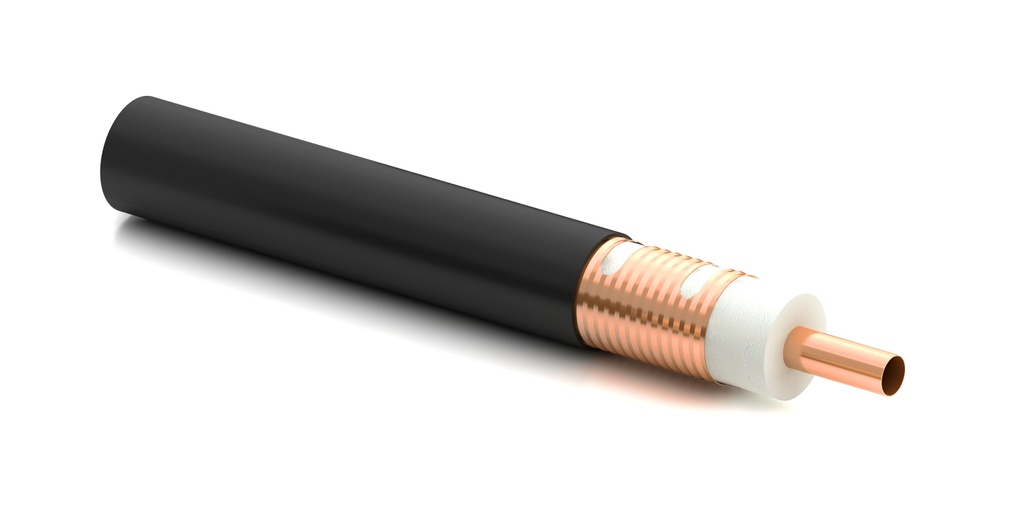

7/8" RMC Eca Ø27 mm 50 ohm HLFR musta vuotava koaksiaalikaapeli VIRVE/900 K250
Eupen
EUCARAY RMC 78-G-HLFR-B2ca on säteilevä eli niin sanottu ”vuotava” antennikaapeli, joka on suunniteltu laajakaistaiseen RF-signaalin jakeluun vaativissa ympäristöissä. Kaapeli soveltuu erinomaisesti käytettäväksi sisä- ja ulkotiloissa, kuten rakennuksissa, tunneleissa, metroissa, rautatietunneleissa sekä teollisuus- ja tuotantoympäristöissä, joissa tarvitaan tasainen ja luotettava radiopeitto pitkillä matkoilla.
7/8” kokoluokan rakenne tarjoaa erittäin pienen vaimennuksen, hyvän mekaanisen kestävyyden ja soveltuvuuden pitkiin vetoihin. HLFR-luokiteltu halogeeniton, vähäsavuinen ja liekinkestävä ulkovaippa täyttää tiukat paloturvallisuusvaatimukset, mikä mahdollistaa kaapelin käytön kohteissa, joissa tarvitaan korkeaa turvallisuustasoa.
RMC 78-B-HLFR-A on halogeeniton, vähäsavuinen ja liekinkestävä ulkovaippa
• Pieni syövyttävien kaasujen päästö IEC 60754-2 -standardin mukaisesti
• Liekinkestävä IEC 60332-1-2 ja IEC 60332-3 luokka C -standardien mukaisesti
• Vähäsavuisuus IEC 61034 -standardin mukaisesti
• Palon vaikutuksiin reagoiva rakenne EN60332-1-2 Eca
• EN 50575 -standardin mukainen
RMC 78-B-HLFR-A on suunniteltu VIRVE ja GSM-R/900MHz verkoille.
• Toimii taajuusalueella 30–2400 MHz
• Kestävä ja laadukas kaapeli, jossa pieni taivutussäde
Tekniset tiedot:
Kaapelityyppi RMC (Radiated Mode Cable): Aukkoja lyhyin välein
Taajuusalue MHz: 75-4300, suunniteltu LTE & 5G
Impedanssi 50 Ohm
Nopeuskerroin 88 %
Sisäjohdin mm 9,2
Ulkojohdin mm 23,5
Ulkovaippa mm 27
Pienin taivutussäde mm 350
Paino kg/m 0,400
Aukot indikoitu kohokuvioidulla viivalla vastakkaisella puolella
Vaimennus:
75 MHz 1,30 dB/100m C50% 56dB C95% 67dB
150 MHz 1,62 dB/100m C50% 60dB C95% 65dB
225 MHz 1,91 dB/100m C50% 62dB C95% 72dB
380 MHz 2,47 dB/100m C50% 60dB C95% 64dB
450 MHz 2,72 dB/100m C50% 59dB C95% 63dB
790 MHz 3,84 dB/100m C50% 54dB C95% 57dB
870 MHz 4,10 dB/100m C50% 53dB C95% 56dB
900 MHz 4,19 dB/100m C50% 53dB C95% 55dB
960 MHz 4,38 dB/100m C50% 52dB C95% 55dB
1800 MHz 6,97 dB/100m C50% 66dB C95% 78dB
2170MHz 8,08 dB/100m C50% 65dB C95% 76dB
2400MHz 8,77 dB/100m C50% 64dB C95% 75dB
Resonanssi taajuudet: MHz
63;189;315;441;567;693;819;945(+/-5MHz);1071;1197;1323;1449;1575;1701;1827;1953;2079;2205;2331
Suositeltu kiinnike väli: 1m
Etäisyys seinään suositus / minimi: mm 80-180 / 50
Tuotenumero :
RMC-78-B-HLFR-AEAN :
6410002592412Tuoreryhmä :
Koaksiaalikaapelit 50 ohmSähkönumero :
0259241Sähkönumero :
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Eupen |
| Tekniset tiedot | |
| Väri | Musta |
| Materiaali | FRNC |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 27 mm |
| Kaapelityyppi | 7/8" vuotava |
| CPR / hyväksyntä | Eca |
| Johtimen_tyyppi | kupariputki |
