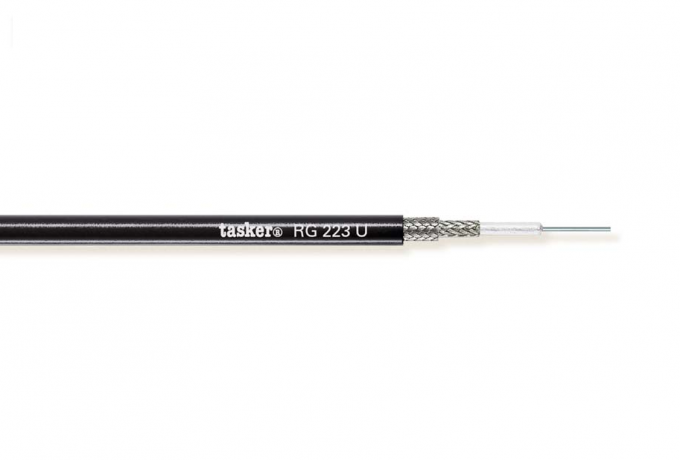

Tasker RG223 U – tekniset tiedot ja käyttökohteet
Kaksinkertaisesti suojattu 50 Ω koaksiaalikaapeli RF-laitteiden välisiin yhteyksiin, mittauskytkentöihin ja antennien liitäntäjohtoihin. Hopeoitu sisäjohdin ja kaksi hopeoitua punosta soveltuvat häiriöalttiiden kohteiden kaapelointiin.
PVC-vaippainen kaapeli on tarkoitettu sisätilojen kiinteään asennukseen. Valmistajan mukaan liikkuva käyttö on rajoitettua.
Rakenne ja mitat
- Ulkohalkaisija: Ø 5,4 ± 0,20 mm
- Sisäjohdin: 1 × 0,90 mm; 0,63 mm² (20 AWG); yhtenäinen hopeoitu kuparilanka
- Eriste: kompakti PE, Ø 3,00 ± 0,20 mm
- Suojaus: kaksi hopeoitua kuparipunosta, peitot 98 % ja 97 %
- Vaippa: PVC, musta
- Toimitustapa: myydään metreittäin; vakiokela 100 m
Sähköiset ominaisuudet
- Impedanssi: 50 Ω
- Kapasitanssi: 100 pF/m
- Nopeuskerroin: 66 %
- Johdinresistanssi: 28 Ω/km
- Jännitetieto: Valmistajan ilmoittama jännite: 2000 V
Vaimennus taajuuden mukaan
Valmistajan ilmoittama vaimennus, dB / 100 m. Arvot koskevat kaapelia; liittimien häviöt tulevat lisäksi.
Kaikki 10 vaimennusarvoa (50–3000 MHz)
Vaimennusesimerkki: 25 m kaapelin laskennallinen häviö taajuudella 1 GHz on noin 11,85 dB. Datalehden taajuuspisteet eivät yksin määritä kaapelin taattua ylintä käyttötaajuutta.
Tehonkesto
Valmistajan ilmoittama enimmäisteho +40 °C:ssa, watteina. Lopullisessa kokoonpanossa huomioi myös liittimien tehonkesto.
Asennus ja käyttöolosuhteet
- Käyttölämpötila: −30…+70 °C
- Asennuspaikka: sisäkäyttö; kiinteä asennus, rajoitettu liikkuva käyttö
Käytä kaapelimallille mitoitetun 50 Ω liittimen kuorintaohjetta ja oikeaa puristusleukaa. Vältä kaapelin litistämistä ja jyrkkiä taitoksia. Ulkoasennuksen liitokset on suojattava kosteudelta.
Hyväksynnät ja dokumentit
- Kaapeliperhe: MIL-C-17F
Taskerin tuotekohtainen datalehti. Rakenteen ja sähköisten arvojen lähde on tämä datalehti. CPR-paloluokka tarkistetaan tuotekohtaisesta suoritustasoilmoituksesta.
