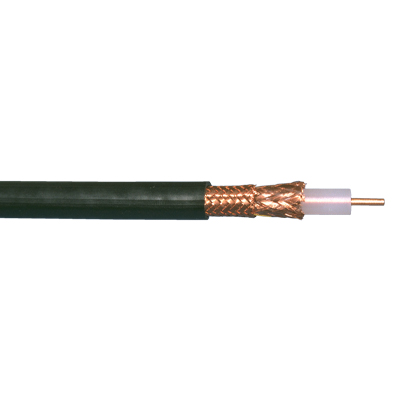

RG217 Eca 2,7/9,4/10,2 mm Ø13,80 mm 50ohm MIL-C-17 PVC Eca K500
Bda
Bedea - RG217 - 50 Ohm kaksoissuojattu RG-kaapeli PVC-vaipalla, Eca Bedean RG-kaapelit ovat nykyisin kansainvälisesti vakiintuneita ja niitä käytetään kaikilla elektroniikan alueilla, erityisesti mittauksessa, radio- ja tietotekniikassa. 50 ohmin koaksiaalikaapeleita on saatavana kaikilla tavallisilla ulkohalkaisijoilla, sekä yksittäis- että monisuojattuna. Lisäksi Bda:n RG-koaksiaalikaapelit valmistetaan MIL C-17:n määrittelyn mukaisesti. Valmistus Saksassa.
Tuotenumero :
RG217BETuoreryhmä :
Koaksiaalikaapelit 50 ohmTekniset tiedot:
Sisäjohdin 2,70mm kuparilanka
Eriste PE 9,40 Ø mm
1. Suojaus punottu kuparipalmikko, punos 87%-peitto.
2. Suojaus punottu kuparipalmikko, punos 84%-peitto.
Ulkojohdin 10,20 Ø mm
Ulkohalkaisija 13,80 Ø mm
Impedanssi 50 Ω
Sisäjohdinresistenssi <3,3 Ω / km
Ulkojohdinresistenssi <2,2 Ω / km
Kapasitanssi 101 pF / m
Käyttölämpötila -20...+70 °C
Minimi taivutusäde asennus/kiinteä 69/138 mm
Paino 0,29 kg/m
Vaimennukset:
1 MHZ (db/100m) 0,4
10 MHZ (db/100m) 0,7
20 MHZ (db/100m) 1,9
50 MHZ (db/100m) 3,1
100 MHZ (db/100m) 4,6
200 MHZ (db/100m) 7,0
500 MHZ (db/100m) 12,3
1000 MHZ (db/100m) 19,3
2000 MHZ (db/100m) 31,2
3000 MHZ (db/100m) 41,5
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Bda |
| Tekniset tiedot | |
| Väri | Musta |
| Materiaali | PVC |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 13.8 mm |
| Kaapelityyppi | RG217 |
| CPR / hyväksyntä | Eca |
| Johtimen_tyyppi | lanka |
