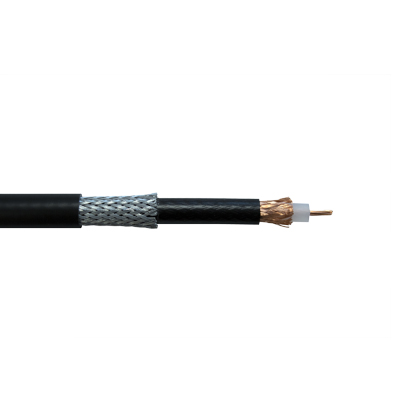

RG215 Fca 8.1/10.30 mm Ø11,1 mm 50 ohm ARM PVC K500
Bda
Bedea - RG215 - 50 Ohm armeerattua RG-kaapeli PVC-vaipalla,
Eca
Bedean RG-kaapelit ovat nykyisin kansainvälisesti vakiintuneita ja niitä käytetään kaikilla elektroniikan alueilla, erityisesti mittauksessa, radio- ja tietotekniikassa. 50 ohmin koaksiaalikaapeleita on saatavana kaikilla tavallisilla ulkohalkaisijoilla, sekä yksittäis- että monisuojattuna. Lisäksi Bda:n RG-koaksiaalikaapelit valmistetaan MIL C-17:n määrittelyn mukaisesti. Valmistus Saksassa.
Tuotenumero :
RG215Tuoreryhmä :
Koaksiaalikaapelit 50 ohmTekniset tiedot:
Sisäjohdin 2,25mm 7x0,75mm kuparilangat
Eriste LD-PE 7,24 Ø mm
Suojaus punottu kuparipalmikko, punos 94%-peitto.
Ulkojohdin 8,1 Ø mm
1.Ulkohalkaisija 10,30 Ø mm
2. Ulkojohdin Armeerattu galvanisoitu teräsverkko 91%-peitto
2. Ulkohalkaisija 11,10 Ø mm
Impedanssi 50 Ω
Sisäjohdinresistenssi 5,5 Ω / km
Ulkojohdinresistenssi 4,5 Ω / km
Kapasitanssi 101 pF / m
Käyttölämpötila -25...+70 °C
Minimi taivutusäde asennus/kiinteä 70/67 mm
Paino 0,285 kg/m
Maahan asennettava.
Vaimennukset: 1 MHZ (db/100m) 0,5 10 MHZ (db/100m) 2,0 20 MHZ (db/100m) 2,9 50 MHZ (db/100m) 4,7 100 MHZ (db/100m) 6,8 200 MHZ (db/100m) 10,1 500 MHZ (db/100m) 17,1 1000 MHZ (db/100m) 26,2 2000 MHZ (db/100m) ei mitattu 3000 MHZ (db/100m) ei mitattu
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Bda |
| Tekniset tiedot | |
| Väri | Musta |
| Materiaali | PVC |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 11.1 mm |
| Kaapelityyppi | RG215 |
| CPR / hyväksyntä | Fca |
| Johtimen_tyyppi | monisäikeinen |
