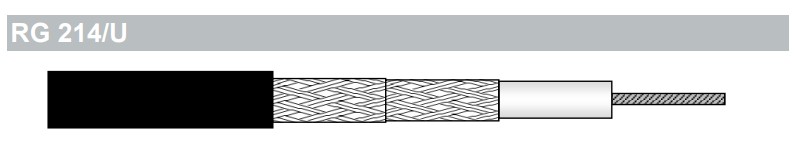

RG214 Fca 2.25/8.6mm Ø10,80 mm 50 ohm Hopeoitu PVC K500
Eupen
Eupen RG214 antennikaapeli
- Sisäjohdin: hopeoitu kuparijohto, rakenteeltaan 7 × 0,75 mm, halkaisija 2,25 mm
- Dielektrinen eriste: kiinteä polyeteeni (solid PE), halkaisija 7,25 mm
- Ulkojohtimen suojus: kaksinkertainen punos (double braid), materiaali hopeoitu kupari, suojapunos halkaisija 8,6 mm
- Vaippa: musta PVC‑kuori
-
Kaapelin ulkohalkaisija: Ø 10,8 mm
Tekniset tiedot
Impedanssi: 50 Ω ± 2 Ω
Kapasitanssi: 100 pF/m
Signaalin etenemisnopeus: 66 %
Sisäjohtimen DC‑vastus: 6 Ω/km
Ulkovaipan DC‑vastus: 4,2 Ω/km
Pienin taivutussäde: 5 cm (1× Ø)
Taajuus Vaimennus (dB / 100 m)
5 MHz 1,46 dB
25 MHz 3,35 dB
50 MHz 4,82 dB
145 MHz 8,57 dB
300 MHz 12,88 dB
435 MHz 15,95 dB
900 MHz 24,61 dB
1250 MHz 30,14 dB
1500 MHz 33,81 dB
1700 MHz 36,61 dB
1800 MHz 37,98 dB
2200 MHz 43,26 dB
2400 MHz 45,80 dB
2500 MHz 47,05 dB
Tuotenumero :
RG214ETuoreryhmä :
Koaksiaalikaapelit 50 ohm
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Eupen |
| Tekniset tiedot | |
| Impedanssi | 50 ohm |
| CPR / hyväksyntä | Fca |
| Johtimen_tyyppi | monisäikeinen |
| Kaapelin ulkohalkaisija | Ø 10.8 mm |
| Kaapelityyppi | RG214 |
| Materiaali | PVC |
| Väri | Musta |
RG214E_ds.pdf
