Tasker RG213 U – tekniset tiedot ja käyttökohteet
50 Ω koaksiaalikaapeli antennien syöttöjohtoon ja RF-laitteiden välisiin yhteyksiin. Monisäikeinen johdin helpottaa kaapelin käsittelyä kiinteässä asennuksessa.
PVC-vaippainen kaapeli on tarkoitettu sisätilojen kiinteään asennukseen. Valmistajan mukaan liikkuva käyttö on rajoitettua.

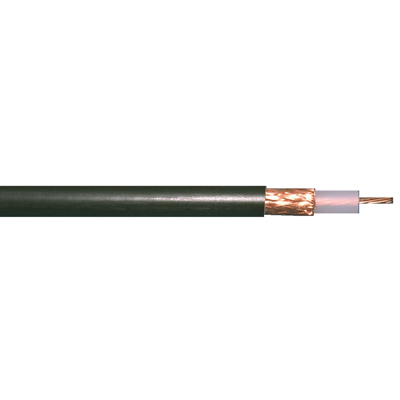

Rakenne ja mitat
- Ulkohalkaisija: Ø 10,3 ± 0,20 mm
- Sisäjohdin: 7 × 0,75 mm; 3,00 mm² (12 AWG); monisäikeinen paljas OFC-kupari
- Eriste: kompakti PE, Ø 7,30 ± 0,20 mm
- Suojaus: paljas OFC-kuparipunos, peitto 97 %
- Vaippa: PVC, musta
- Toimitustapa: myydään metreittäin; vakiokela 500 m
Sähköiset ominaisuudet
- Impedanssi: 50 Ω
- Kapasitanssi: 100 pF/m
- Nopeuskerroin: 66 %
- Johdinresistanssi: 6 Ω/km
- Jännitetieto: Suurin nimellisjännite: 5000 V
Vaimennus taajuuden mukaan
Valmistajan ilmoittama vaimennus, dB / 100 m. Arvot koskevat kaapelia; liittimien häviöt tulevat lisäksi.
Kaikki 8 vaimennusarvoa (100–3000 MHz)
Vaimennusesimerkki: 25 m kaapelin laskennallinen häviö taajuudella 1 GHz on noin 5,97 dB. Datalehden taajuuspisteet eivät yksin määritä kaapelin taattua ylintä käyttötaajuutta.
Asennus ja käyttöolosuhteet
- Käyttölämpötila: −15…+70 °C
- Asennuspaikka: sisäkäyttö; kiinteä asennus, rajoitettu liikkuva käyttö
Käytä kaapelimallille mitoitetun 50 Ω liittimen kuorintaohjetta ja oikeaa puristusleukaa. Vältä kaapelin litistämistä ja jyrkkiä taitoksia. Ulkoasennuksen liitokset on suojattava kosteudelta.
Hyväksynnät ja dokumentit
- Kaapeliperhe: MIL-C-17F
Taskerin tuotekohtainen datalehti. Rakenteen ja sähköisten arvojen lähde on tämä datalehti. CPR-paloluokka tarkistetaan tuotekohtaisesta suoritustasoilmoituksesta.
