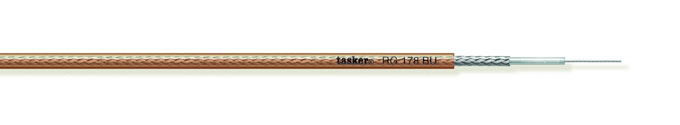

Tasker RG178 B/U – tekniset tiedot ja käyttökohteet
Ohut 50 Ω minikoaksiaalikaapeli laitteiden sisäisiin RF-kytkentöihin, mittalaitteisiin ja kompakteihin antenniliitäntöihin. Pieni ulkohalkaisija helpottaa asennusta ahtaissa tiloissa.
FEP-vaippa ja eriste kestävät korkeita lämpötiloja sekä kemikaaleja. Valmistaja ilmoittaa kaapelin soveltuvan sisä- ja ulkokäyttöön.
Rakenne ja mitat
- Ulkohalkaisija: Ø 1,8 ± 0,20 mm
- Sisäjohdin: 7 × 0,10 mm; 0,05 mm² (30 AWG); hopeoitu kuparipäällysteinen teräs (CCS / CW)
- Eriste: FEP, Ø 0,83 ± 0,20 mm
- Suojaus: hopeoitu OFC-kuparipunos, peitto 95 %
- Vaippa: FEP, läpinäkyvä
- Toimitustapa: myydään metreittäin; vakiokela 100 m
Sähköiset ominaisuudet
- Impedanssi: 50 Ω
- Kapasitanssi: 96 pF/m
- Nopeuskerroin: 69 %
- Johdinresistanssi: 800 Ω/km
- Jännitetieto: Koestusjännite: 2000 V
Vaimennus taajuuden mukaan
Valmistajan ilmoittama vaimennus, dB / 100 m. Arvot koskevat kaapelia; liittimien häviöt tulevat lisäksi.
Kaikki 6 vaimennusarvoa (100–1000 MHz)
Vaimennusesimerkki: 25 m kaapelin laskennallinen häviö taajuudella 1 GHz on noin 41,5 dB. Datalehden taajuuspisteet eivät yksin määritä kaapelin taattua ylintä käyttötaajuutta.
Asennus ja käyttöolosuhteet
- Käyttölämpötila: −60…+200 °C
- Asennuspaikka: sisä- ja ulkokäyttö
Käytä kaapelimallille mitoitetun 50 Ω liittimen kuorintaohjetta ja oikeaa puristusleukaa. Vältä kaapelin litistämistä ja jyrkkiä taitoksia. Ulkoasennuksen liitokset on suojattava kosteudelta.
Hyväksynnät ja dokumentit
- Kaapeliperhe: MIL-C-17
- Palon eteneminen: valmistajan ilmoittama IEC 60332-1-2; tämä ei tarkoita CPR-luokitusta tai toiminnallista palonkestoa
Taskerin tuotekohtainen datalehti. Rakenteen ja sähköisten arvojen lähde on tämä datalehti. CPR-paloluokka tarkistetaan tuotekohtaisesta suoritustasoilmoituksesta.
