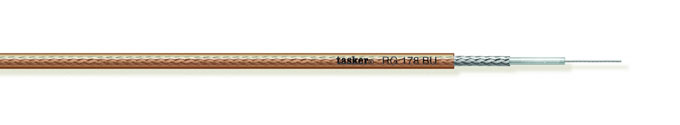

RG-kaapeli 50 ohm MIL C17-M17/113 FEP Ø1,8 mm² -60/+200°C
Tasker
Erittäin ohut ja joustava 50 Ω minikoaksiaalikaapeli vaativiin RF- ja elektroniikkasovelluksiin. Kaapeli täyttää MIL-C17 / M17/169 -standardin vaatimukset ja soveltuu erityisesti pienikokoisiin liitinsovelluksiin.
Kaapeli on yhteensopiva mm. SMA-, SMB-, MCX- ja mini-BNC-liittimien kanssa. Pienen halkaisijansa ansiosta se soveltuu hyvin laitteiden sisäisiin kytkentöihin, mittalaitteisiin, elektroniikkakortteihin sekä kompakteihin RF-asennuksiin.
Tyypillisiä käyttökohteita ovat mm. teollisuusautomaatio, digitaalisten kameroiden signaalinsiirto, WLAN-, GPS- ja matkapuhelinsovellukset, ajoneuvoasennukset sekä RF- ja mittauslaitteet.
Kaapelin ulkohalkaisija on vain 1,80 mm. FEP-eriste sekä hopeapinnoitetut kuparipäällysteiset teräsjohtimet takaavat hyvän joustavuuden, korkean lämpötilankeston sekä erinomaisen kemiallisen kestävyyden.
Tekniset tiedot
Impedanssi: 50 Ω
Ulkovaippa: FEP (fluorattu etyleenipropyleeni
Ulkohalkaisija: 1,80 mm (±0,20 mm)
Johdin
Rakenne: hopeapinnoitettu kuparipäällysteinen teräs
Rakenne: 7 × 0,10 mm
Poikkipinta-ala: 0,05 mm²
Suojaus
Hopeoitu OFC-kuparipunos
Peitto: 95 %
Sähköiset ominaisuudet
Johdinresistanssi: 800 Ω/km
Kapasitanssi: 96 pF/m
Suurin käyttöjännite: 2000 V
Käyttölämpötila
−60 °C … +200 °C
Vaimennus
100 MHz: 45 dB / 100 m
1000 MHz: 166 dB / 100 m
Tuotenumero :
RG178MITuoreryhmä :
Koaksiaalikaapelit 50 ohm| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Tasker |
| Tekniset tiedot | |
| Väri | Ruskea |
| Materiaali | FEP |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 1.8 mm |
| Kaapelityyppi | RG178 |
| CPR / hyväksyntä | ei luokiteltu |
| Johtimen_tyyppi | monisäikeinen |
