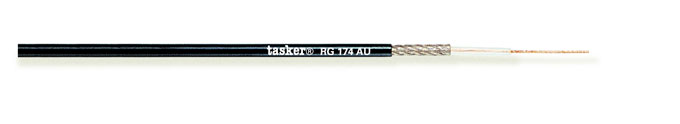

Tasker RG174 A/U – tekniset tiedot ja käyttökohteet
Ohut 50 Ω minikoaksiaalikaapeli laitteiden sisäisiin RF-kytkentöihin, mittalaitteisiin ja kompakteihin antenniliitäntöihin. Pieni ulkohalkaisija helpottaa asennusta ahtaissa tiloissa.
PVC-vaippainen kaapeli on tarkoitettu sisätilojen kiinteään asennukseen. Valmistajan mukaan liikkuva käyttö on rajoitettua.
Rakenne ja mitat
- Ulkohalkaisija: Ø 2,8 ± 0,20 mm
- Sisäjohdin: 7 × 0,16 mm; 0,14 mm² (26 AWG); kuparipäällysteinen teräs (CCS / CW)
- Eriste: kompakti PE, Ø 1,50 ± 0,20 mm
- Suojaus: hopeoitu kuparipunos, peitto 88 %
- Vaippa: PVC, musta
- Toimitustapa: myydään metreittäin; vakiokela 100 m
Sähköiset ominaisuudet
- Impedanssi: 50 Ω
- Kapasitanssi: 100 pF/m
- Nopeuskerroin: 66 %
- Johdinresistanssi: 290 Ω/km
- Jännitetieto: Suurin nimellisjännite: 1500 V
Vaimennus taajuuden mukaan
Valmistajan ilmoittama vaimennus, dB / 100 m. Arvot koskevat kaapelia; liittimien häviöt tulevat lisäksi.
Kaikki 6 vaimennusarvoa (50–1000 MHz)
Vaimennusesimerkki: 25 m kaapelin laskennallinen häviö taajuudella 1 GHz on noin 21,88 dB. Datalehden taajuuspisteet eivät yksin määritä kaapelin taattua ylintä käyttötaajuutta.
Asennus ja käyttöolosuhteet
- Käyttölämpötila: −15…+70 °C
- Asennuspaikka: sisäkäyttö; kiinteä asennus, rajoitettu liikkuva käyttö
Käytä kaapelimallille mitoitetun 50 Ω liittimen kuorintaohjetta ja oikeaa puristusleukaa. Vältä kaapelin litistämistä ja jyrkkiä taitoksia. Ulkoasennuksen liitokset on suojattava kosteudelta.
Hyväksynnät ja dokumentit
- Kaapeliperhe: MIL-C-17
Taskerin tuotekohtainen datalehti. Rakenteen ja sähköisten arvojen lähde on tämä datalehti. CPR-paloluokka tarkistetaan tuotekohtaisesta suoritustasoilmoituksesta.
