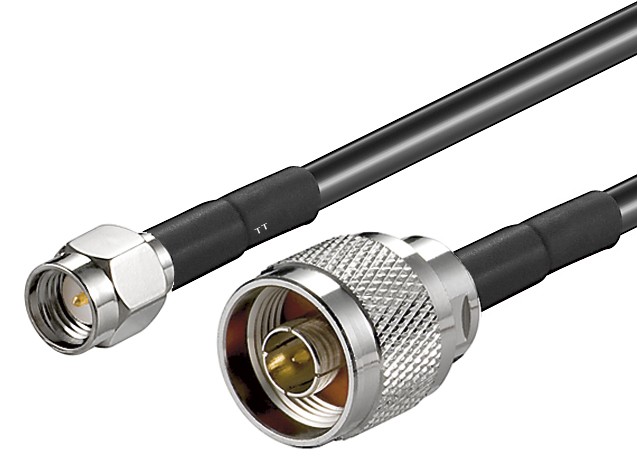

RF-välijohto HF214 SMA-uros/N-uros
TT
HF214 on 50 Ω vähähäviöinen koaksiaalikaapeli, joka sijoittuu kokoluokaltaan LMR-200 / FF195 ja LMR-240 / FF240 väliin. Sitä käytetään paljon ammattielektroniikassa, mittalaitteissa ja RF-asennuksissa, joissa tarvitaan hieman tavallista RG58/195-sarjaa pienempiä häviöitä mutta kohtuullisen notkeaa kaapelia.
HF214 – perustiedot
- Impedanssi: 50 Ω
- Ulkohalkaisija: ~5,4 mm
- Sisäjohdin: 1,35 mm kupari (solid Cu tai tinattu Cu)
- Dielektrinen eriste: vaahdotettu polyeteeni (FPE)
- Suojaus: alumiinifolio + punottu kuparisukka (n. 90 % peitto)
- Vaippa: halogeeniton HFFR / PE (saatavana sisä- ja ulkokäyttöön sopivat versiot)
- Min. taivutussäde: ~25 mm (suositus)
- Paino: ~45–50 kg/km
Vaimennus /100 m (valmistajan arvot)
- 50 MHz → 6,9 dB
- 150 MHz → 11,3 dB
- 450 MHz → 20,0 dB
- 600 MHz → 23,3 dB
- 800 MHz → 27,3 dB
- 1000 MHz → 30,8 dB
- 1500 MHz → 38,5 dB
- 2000 MHz → 45,4 dB
- 2500 MHz → 50,5 dB
- 3000 MHz → 55,5 dB
- 5200 MHz → 74,9 dB
- 5800 MHz → 79,5 dB
Käyttökohteita
- WLAN ja Wi-Fi (2,4/5 GHz)
- 4G/5G päätelaitteet ja tukiasemat
- GNSS / GPS vastaanotto
- Mittaus- ja radiolaitteistot, laboratorioympäristöt
- Teollisuus ja sotilastekniikka (Habia on tunnettu rugged/HFFR-kaapeleista)
Tuotenumero :
D071031010Tuoreryhmä :
RF-välijohdot| Yleiset tiedot | |
|---|---|
| Tuotemerkki | TT |
| Tekniset tiedot | |
| Pituus (m) variantti | 1 m or 2.5 m or 3 m or 5 m or 7.5 m or 10 m or 15 m or 20 m |
| Liitin 1 | SMA |
| Liitin 2 | - N |
| Väri | Musta |
| Napaisuus | uros - uros |
| Liittimen suunta | suora |
