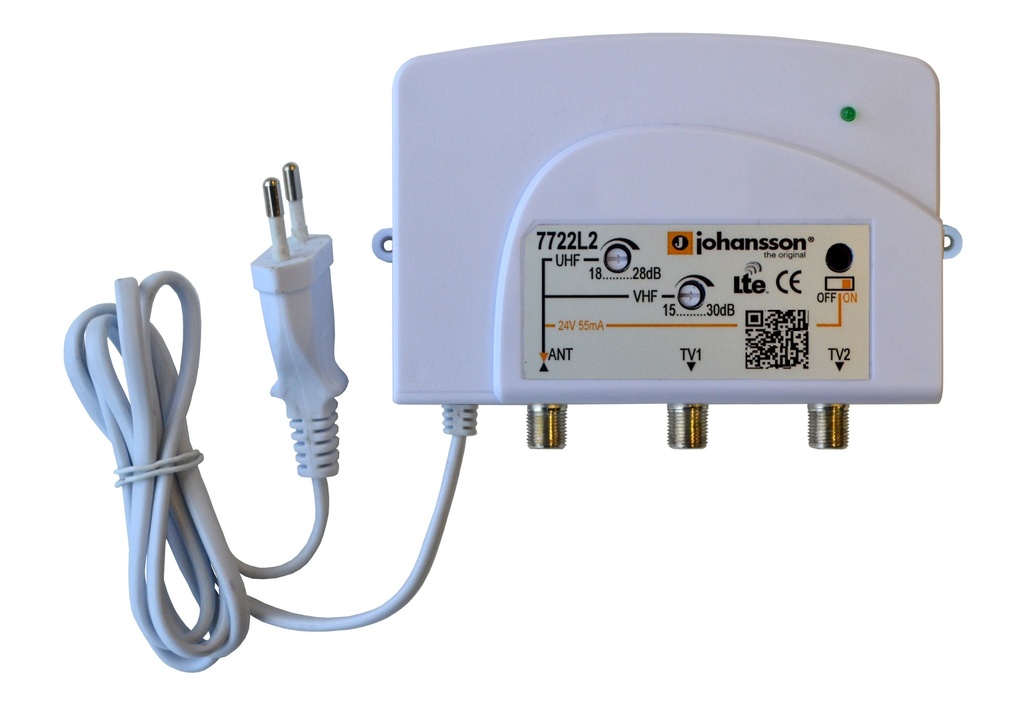

Pientalovahvistin VHF15-30 dB /UHF18-28 dB 40-694 MHz LTE-suodin
Johansson
Johansson J7722L2 on pientalovahvistin kahdella lähdöllä ja LTE700-suodattimella. Vahvistin soveltuu TV-signaalin jakamiseen ja vahvistamiseen pientalokohteissa, joissa tarvitaan erillinen tuki sekä VHF- että UHF-taajuuksille. Säädettävä vahvistus helpottaa signaalitason optimointia asennuskohteen mukaan.
Laite on varustettu yhdellä tulolla, kahdella lähdöllä ja F-liittimillä. UHF- ja VHF-vahvistusta voidaan säätää erikseen. Lisäksi 24 V jännitesyöttö esivahvistimelle on kytkettävissä tarpeen mukaan. Asennus onnistuu sekä seinälle että DIN-kiskoon. Virran tilan ilmaisee LED-merkkivalo.
Ominaisuudet
- LTE700-suodin
- 1 tulo: 40–320 MHz + 470–694 MHz
- 2 lähtöä
- F-liittimet
- Säädettävä UHF- ja VHF-vahvistus
- Kytkettävä 24 V jännitesyöttö esivahvistimelle
- Seinä- ja DIN-kiskoasennus
- LED-virranilmaisin
Tekniset tiedot
- Taajuusalue: 470–694 MHz (kanavat 21–48), 40–320 MHz
-
Säädettävä vahvistus:
- UHF: 18–28 dB
- VHF: 15–30 dB
- Kohinaluku: 3,0 dB (typ.)
- Maks. lähtötaso: 107 dBµV
- Heijastusvaimennus (tulo/lähtö): 10 dB
- Erotusvaimennus: 15 dB
- Jännitesyöttö esivahvistimelle: 24 V / 55 mA
- Käyttöjännite: AC 230 V / 6,9 VA
Sähkönumero :
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Johansson |
| Tekniset tiedot | |
| Liitin 1 | F |
| Liitin 2 | - F |
| Väri | Valkoinen |
| Napaisuus | naaras |
| Aktiivikomponentti | Pientalovahvistimet |
J7722L2_ds.pdf
Download
