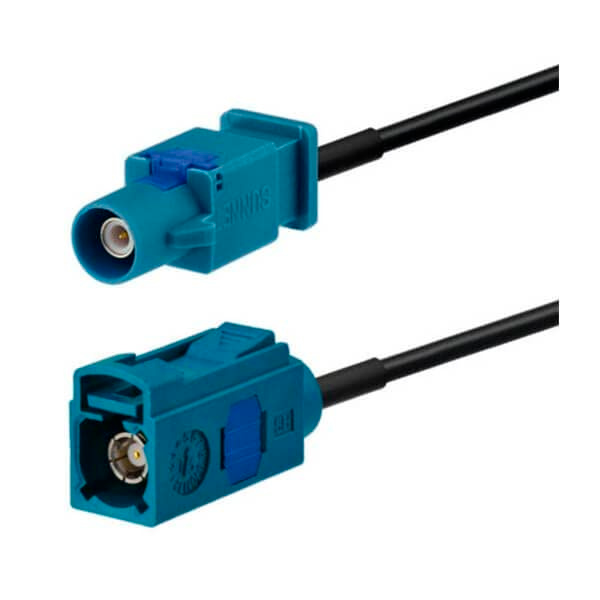

Fakra Z-uros/Z-naaras välijohto Aircell 5
TT
Aircell 5 on Saksan SSB-Electronicin valmistama vähähäviöinen 50 Ω koaksiaalikaapeli, joka on kehitetty erityisesti radio- ja tietoliikennekäyttöön. Se kuuluu samaan kokoluokkaan kuin RG58, mutta tarjoaa selvästi pienemmät vaimennukset ja paremman suojauksen.
Aircell 5 – perustiedot
- Impedanssi: 50 Ω
- Ulkohalkaisija: 5,0 mm
- Sisäjohdin: 1,1 mm kupari (solid Cu)
- Dielektrinen eriste: vaahdotettu polyeteeni (FPE), kaasunsulku
- Suojaus: alumiinifolio + tiheä kuparipunos (peitto > 85 %)
- Vaippa: musta PVC, UV-kestävä
- Min. taivutussäde: 25 mm
- Paino: ~32 kg/km
Tuoreryhmä :
RF-välijohdotVaimennus /100 m (tyypilliset arvot)
- 10 MHz → 1,5 dB
- 50 MHz → 3,3 dB
- 144 MHz → 5,6 dB
- 432 MHz → 9,9 dB
- 1000 MHz → 16,4 dB
- 1296 MHz → 18,9 dB
- 2400 MHz → 27,9 dB
- 5000 MHz → 46,0 dB
Käyttökohteita
- Radioamatööri (VHF/UHF/SHF)
- WLAN ja Wi-Fi (2,4 ja 5 GHz)
- 4G/5G antennikaapelit lyhyille vedoille
- GNSS/GPS vastaanottimet
- Mittaus- ja radiotekniikka
Plussat
- Selvästi pienemmät vaimennukset kuin RG58:lla
- Ohut ja taipuisa → helppo asentaa ahtaisiin paikkoihin
- Hyvä EMC-suojaus (folion ja punoksen yhdistelmä)
- Helppo liittimöidä
Miinukset
- Ei yhtä alhainen vaimennus kuin paksummilla kaapeleilla (Aircell 7, Ecoflex 10, LMR-400 jne.)
- Pitkillä vedoilla tai korkeilla taajuuksilla kannattaa valita paksumpi vaihtoehto
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | SSB |
| Tekniset tiedot | |
| Pituus (m) variantti | 2 m or 5 m or 7 m or 10 m |
| Liitin 1 | Fakra |
| Liitin 2 | - Fakra |
| Väri | Musta |
| Napaisuus | uros - naaras |
| Liittimen suunta | suora |
| Kaapelityyppi | Aircell 5 |
