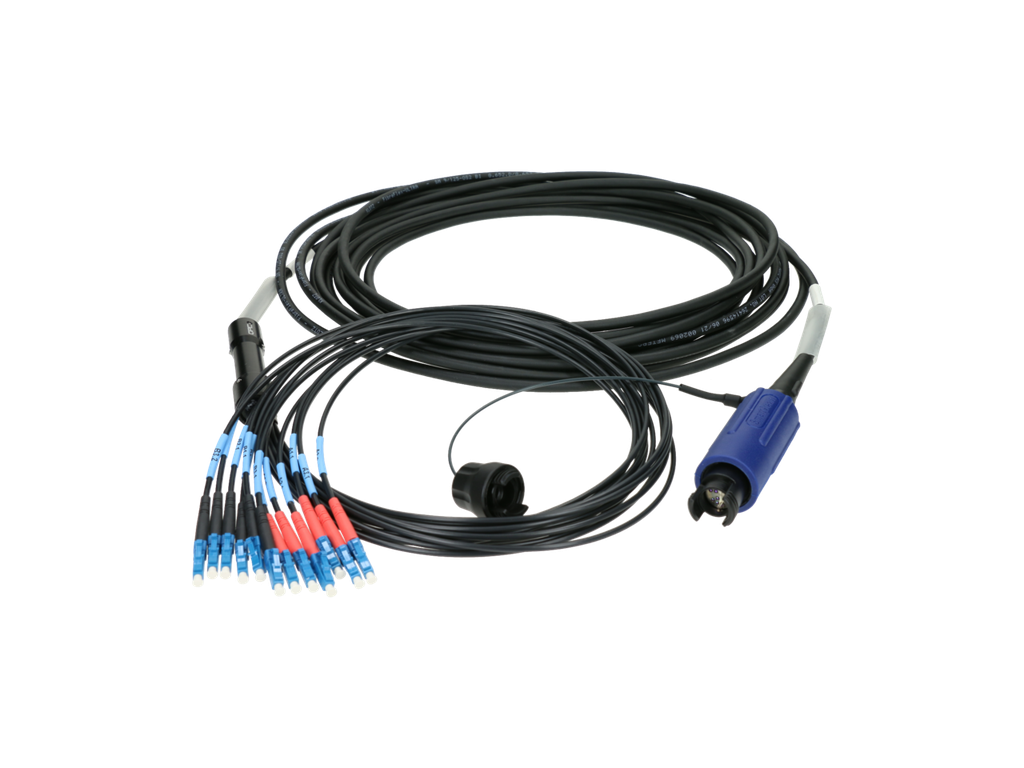

KLOTZ SmartBeam DODEKA 12 – 12 × LC/UPC OS2 -breakout-kaapeli 1 m

KLOTZ F12US15A on 12-kanavainen OS2-singlemode-breakout-kaapeli SmartBeam DODEKA 12 -järjestelmän liittämiseen LC/UPC-liitäntöihin. Kaapelin toisessa päässä on kestävä SmartBeam DODEKA 12 -linssiliitin ja toisessa päässä 12 erillistä LC/UPC-liitintä.

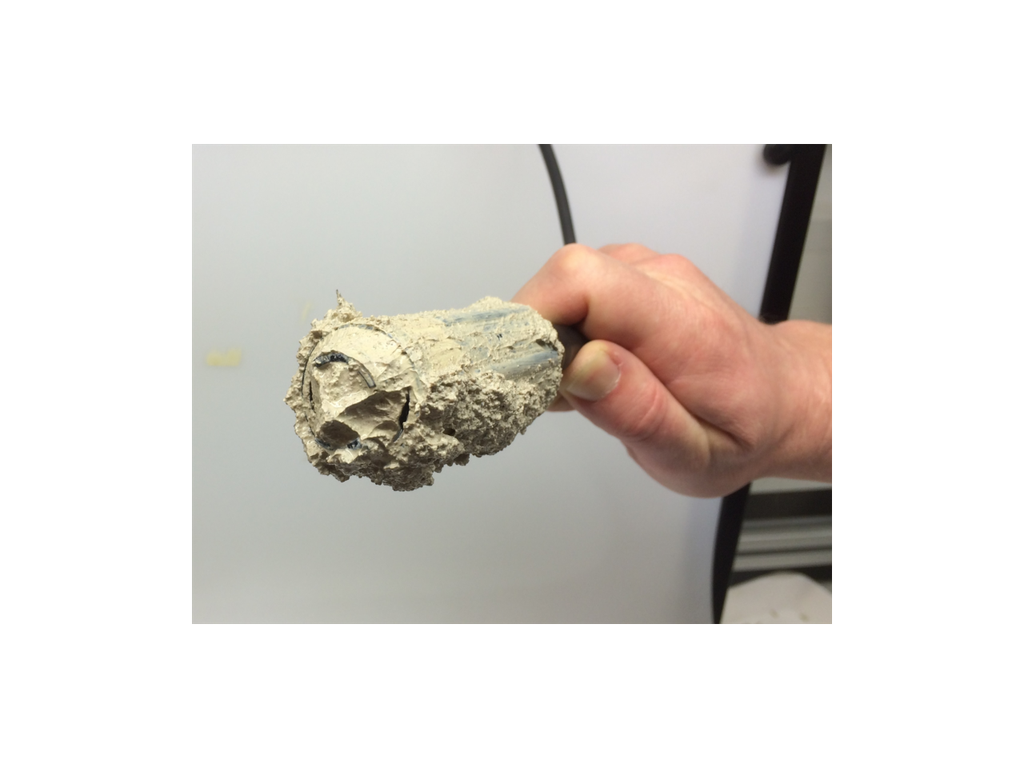

SmartBeam käyttää kontaktitonta Expanded Beam -tekniikkaa, jossa kuitujen päät eivät kosketa fyysisesti toisiaan. Tämä vähentää liittimen kulumista, pitää liitinvaimennuksen tasaisena ja parantaa toimintavarmuutta pölyisissä sekä vaativissa käyttöolosuhteissa.

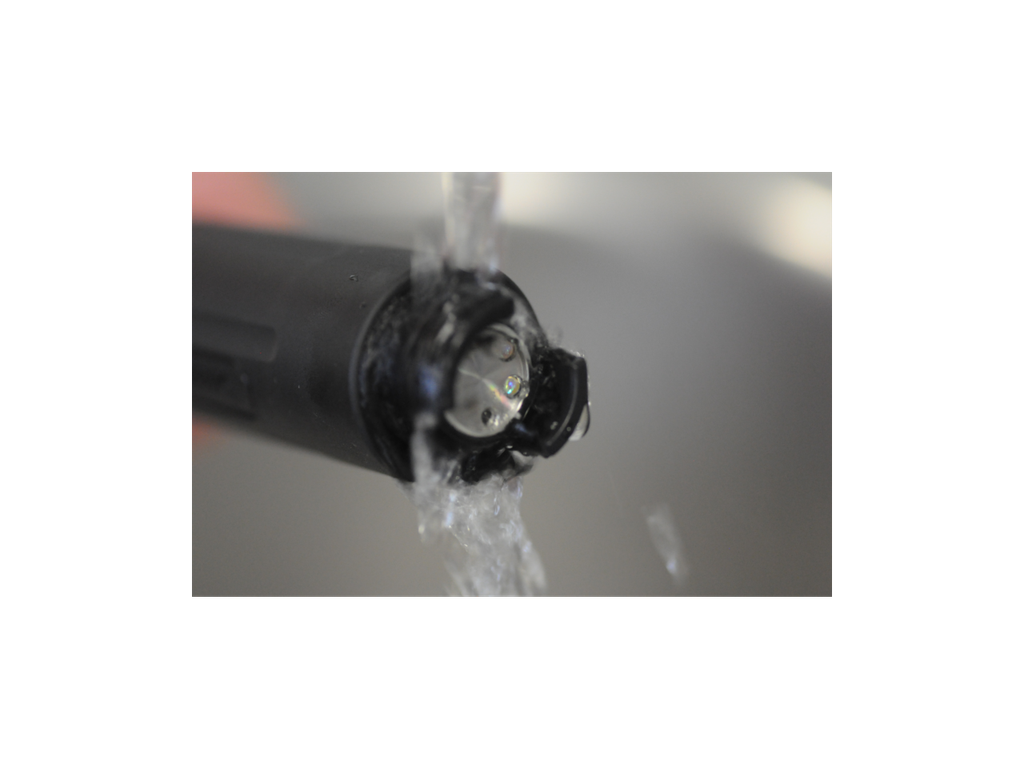

SmartBeam-liitin kestää yli 3 000 kytkentäkertaa. Se on pöly- ja vesitiivis IP67-luokituksen mukaisesti silloin, kun liitin on kytketty tai suojattu mukana toimitettavalla suojakannella.

KLOTZ FiberFlex ULTRA -kaapelissa on 12 OS2-singlemode-kuitua, kestävä PUR-ulkovaippa ja aramidikuiduilla toteutettu vedonpoisto. Kaapeli soveltuu jopa 12 samanaikaisen 10 Gbit/s yhteyden siirtämiseen enintään 10 kilometrin etäisyydelle.

LC/UPC-liittimien breakout-osuuden pituus on 0,7 metriä.

Tekniset tiedot

• Tuotetyyppi: valokuitu-breakout-kaapeli
• Tuotesarja: KLOTZ FiberLink SmartBeam
• Kuitutyyppi: singlemode OS2
• Kuitujen määrä: 12
• Kuidun mitat: 9/125 µm
• Kuidun rakenne: 900 µm Tight Buffer
• Kaapelityyppi: FiberFlex ULTRA
• Ulkovaippa: PUR
• Väri: musta
• Vedonpoisto: aramidikuidut
• Vetolujuus: enintään 1 500 N
• Liitin 1: hermafrodiittinen SmartBeam DODEKA 12 -linssiliitin
• Liitin 2: 12 × LC/UPC
• Breakout-osuuden pituus: 0,7 m
• SmartBeam-liittimen suojausluokka: IP67 kytkettynä tai suojakannen kanssa
• SmartBeam-liittimen vaimennus: alle 0,5 dB
• Kytkentäkestävyys: yli 3 000 kytkentäkertaa
• Kuidun vaimennus 1 310 nm: alle 0,35 dB/km
• Kuidun vaimennus 1 550 nm: alle 0,21 dB/km
• Tiedonsiirtonopeus: jopa 10 Gbit/s kuitua kohden
• Samanaikaiset yhteydet: enintään 12 × 10 Gbit/s
• Tiedonsiirtoetäisyys: jopa 10 km
• Käyttölämpötila: −55…+85 °C
• Soveltuvuus: sisä- ja ulkokäyttö
• SmartBeam-liittimen suojakansi: mukana
• Valmistaja: KLOTZ AIS
• Tuotenumero: F12US15A
• Kaapelin pituus: valittavan version mukaan

Saatavat pituudet ja tuotenumerot

• F12US15A001: 1 m
• F12US15A002: 2 m
• F12US15A003: 3 m
• F12US15A005: 5 m
• F12US15A010: 10 m

Yhteensopivuus

SmartBeam-liitin on yhteensopiva muun muassa seuraavien järjestelmien kanssa:

• Fiberfox
• FibreCo HMA
• Stratos
• Optocore
• Eurolens EBC
• Optocon
• FibreCast
• MIL-DTL-83526/20-liittimet
• MIL-DTL-83526/21-runkoliittimet

Käyttökohteet

• Broadcast- ja TV-tuotannot
• Studiot ja ulkotuotantoautot
• Ammattimaiset AV-järjestelmät
• Tapahtuma- ja kiertuekäyttö
• SmartBeam-järjestelmän liittäminen LC/UPC-laitteisiin
• Monikanavaiset tietoliikenneyhteydet
• Pitkien etäisyyksien 10 Gbit/s yhteydet
• FiberExplorer- ja breakout-järjestelmät
