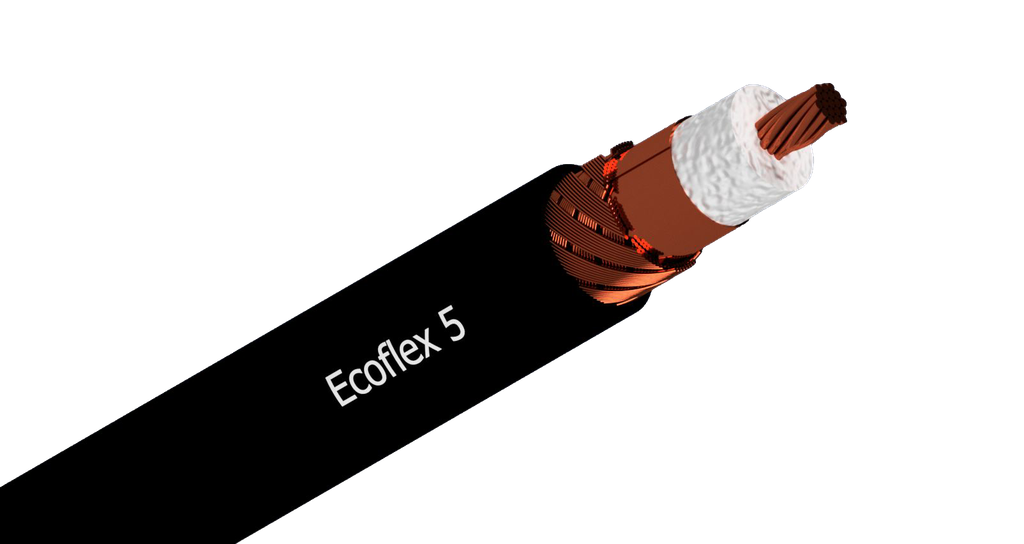

Ecoflex 5 Fca Ø5,5 mm 50 ohm PVC K102
SSB
SSB Ecoflex 5 - 102m kela
Ecoflex 5 on ohut ja erittäin taipuisa koaksiaalikaapeli, joka on suunniteltu taajuuksille jopa 6 GHz. Pienen vaimennuksen ja 5,5 mm:n ulkohalkaisijan sekä erittäin pienen taivutussäteen ansiosta kaapelia voidaan käyttää lukuisissa RF-sovelluksissa.
Ecoflex 5:n matalat vaimennusarvot saavutetaan edistyneillä valmistusmenetelmillä ja matalahäviöisellä PE-LLC-dielektrisellä materiaalilla, jonka vaahtoamisaste on yli 70 %. Tämä ainutlaatuinen dielektrinen materiaali tarjoaa myös vedenkestävyyttä ja pitkäaikaista vakautta.
Ecoflex 5:n sisäjohdin koostuu 19 säikeisestä paljaasta kuparilangasta, joiden halkaisija on 0,287 mm, valmistettu vähähappisesta kuparista (OFC). Tämä sisäjohdinkonstruktiio antaa kaapelille sen poikkeuksellisen taipuisuuden.
Kaapelin muita etuja ovat kaksoissuojaus: limittäinen, 100 % tiivis kuparifolio ja sen päälle sijoitettu 80 % peittävyyden tarjoava paljas kuparipunossuoja. Kuparifolion PE-pinnoite estää halkeilun pienissä taivutussäteissä. Ecoflex 5:n musta PVC-ulkovaippa on UV-stabiloitu.
Ecoflex 5 on innovatiivinen koaksiaalikaapeli, joka on oikea valinta silloin, kun tarvitaan erittäin taipuisaa, matalahäviöistä ja mikroaaltotaajuuksille soveltuvaa kaapelia. Sitä voidaan käyttää lukuisissa RF-sovelluksissa.
Tekniset tiedot:
- Impedanssi: 50 Ω
- Sisäjohdin: 1,44 mm, kuparilankoja (19-säikeinen)
- Eristys: PE, 3,7 mm
- Ulkohalkaisija: 5,5 mm
- Vahvistettu kaksoissuojaus (Cu kalvo + Cu punos)
- Minimitaivutussäde: 5 × Ø (kertataivutus) / 10 × Ø (toistuva)
- Paino: 42 kg/km
- Lämpötila-alue: asennus -55…+85 °C, käyttö -40…+85 °C
- UV-suojattu
- Paloluokitus: Fca / Ei merkitty
Vaimennus db/100m
5MHz 2,66
100MHz 7,60
500MHz 18,05
800MHz 22,90
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | SSB |
| Tekniset tiedot | |
| Väri | Musta |
| Materiaali | PVC |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 5.5 mm |
| Kaapelityyppi | Ecoflex 5 |
| CPR / hyväksyntä | Fca |
| Johtimen_tyyppi | monisäikeinen |
