Joustava kaapeli vaativiin antenniyhteyksiin

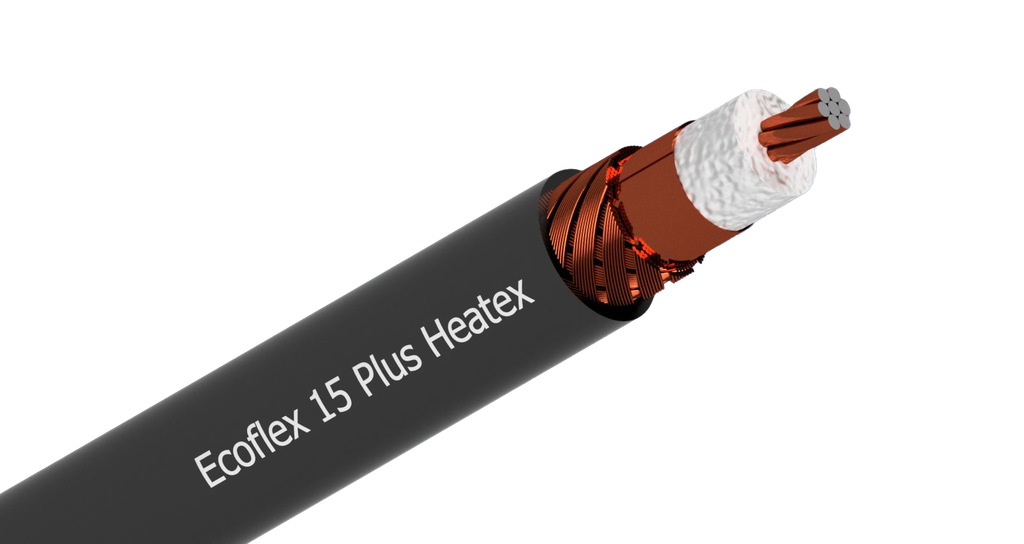

SSB Ecoflex 15 Plus Heatex yhdistää pienen vaimennuksen, taipuisan johdinrakenteen ja halogeenittoman vaipan. Se soveltuu esimerkiksi 4G/5G-, WLAN- ja muihin 50 Ω RF-yhteyksiin kaapelin 8 GHz:n taajuusrajan puitteissa. UV-kestävä vaippa mahdollistaa käytön myös ulkona.
Seitsemästä kuparipäällysteisestä alumiinisäikeestä muodostuva sisäjohdin tekee kaapelista joustavan. Kuparifolio ja kuparipunos muodostavat kaksoissuojauksen, jonka suojausvaimennus on vähintään 90 dB taajuudella 1 GHz.
Rakenne ja mitat
- Ulkohalkaisija: 14,6 ± 0,3 mm
- Sisäjohdin: kuparipäällysteinen alumiini (CCA), 7 × 1,5 mm; halkaisija 4,5 mm
- Eriste: vaahdotettu PE pintakalvolla; halkaisija 11,3 mm
- Suojaus: päällekkäinen kuparifolio (100 % peitto) + kuparipunos (75 % peitto); ulkojohtimen halkaisija 12,1 mm
- Vaippa: musta, joustava termoplastinen kopolymeeri, FRNC / LSZH
- Paino: 184 g/m (18,4 kg / 100 m)
- Toimitus: 505 m vakiokela; myyntiyksikkö metri
Sähköiset ominaisuudet
Arvot 20 °C:ssa.
- Impedanssi / käyttötaajuus: 50 ± 2 Ω / enintään 8 GHz
- Kapasitanssi / etenemiskerroin: 78 pF/m (1 kHz) / 0,85
- Suojausvaimennus: ≥ 90 dB (1 GHz)
- Tasavirtavastus: sisäjohdin ≤ 2,5 Ω/km; ulkojohdin 5,0 Ω/km
- Eristysvastus: ≥ 10 GΩ·km
- Suurin jännite / DC-koestusjännite: 5 kV / 7 kV
Vaimennus taajuuden mukaan
Tyypillinen vaimennus asennetulle kaapelille, dB / 100 m, lämpötila 20 °C.
Kaikki 21 vaimennusarvoa (5–8000 MHz)
Esimerkiksi 25 metrin kaapelin laskennallinen vaimennus 1 GHz:llä on noin 2,45 dB. Liittimien ja muiden komponenttien häviöt lisätään erikseen.
Tehonkesto
Valmistajan ilmoittama enimmäisteho 40 °C:ssa.
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: kertataivutus 4 × ulkohalkaisija (noin 60 mm); toistuva taivutus 8 × ulkohalkaisija (noin 120 mm)
- Lämpötila: kuljetus ja kiinteä asennus −55…+85 °C; liikkuva käyttö −40…+85 °C
- Suurin vetovoima: 1300 N
- Asennusympäristö: sisä- ja ulkokäyttö; UV-kestävä vaippa
Valitse liittimet, jotka valmistaja ilmoittaa yhteensopiviksi Ecoflex 15 Plus Heatex -kaapelin kanssa. Huomioi taivutussäteet reitityksessä ja suojaa ulkoliitokset asennusympäristön mukaisesti.
Paloluokitus ja dokumentit
- CPR-paloluokitus: Cca-s2,d2,a1, EN 50575:2014+A1:2016
- Heatex-vaippa: halogeeniton, paloa hidastava ja vähäsavuinen (FRNC / LSZH)
- Rautatiesovellukset: EN 45545-2, vaatimusryhmät R15 ja R16
Suoritustasoilmoitus ja tekninen tietolehti löytyvät Documents-välilehdeltä. Paloluokitus perustuu valmistajan DoP-ilmoitukseen 20170576/15.1.
