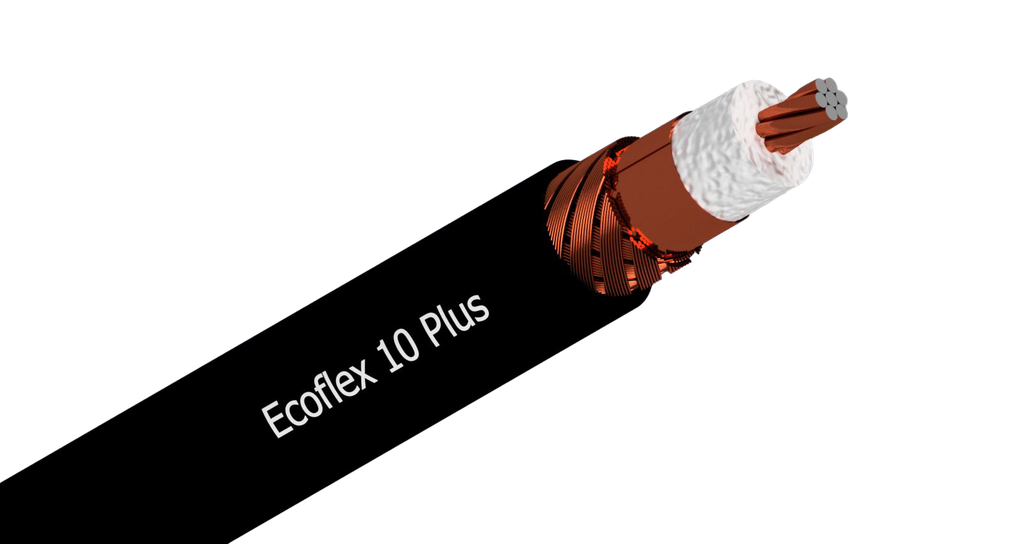

Ecoflex 10 PLUS Eca Ø10,2 mm 50 ohm PVC K102
SSB
SSB Ecoflex 10 PLUS CPR Eca - 102m kela
Ecoflex 10 Plus on erittäin taipuisa ja matalahäviöinen koaksiaalikaapeli, joka on erityisesti suunniteltu toimimaan jopa 8 GHz:n taajuuksilla. Huipputeknologiset valmistusmenetelmät ja matalahäviöisen PE-LLC-dielektrisen materiaalin käyttö, jonka kaasupitoisuus on yli 70 %, mahdollistavat erittäin pienet vaimennusarvot. Ecoflex 10 Plus asettaa uudet standardit taipuisa koaksiaalikaapeleille.
Ecoflex 10 Plus:n korkea taipuisuus saavutetaan 7-säikeisellä hybridisisäjohdinnalla, jossa on alumiiniydin ja hitsattu kuparipäällys. Sisäjohdin kierrettään, puristetaan, kalibroidaan ja päällystetään esikäsittelyllä tarkkojen tuotantovaiheiden aikana, jotta saavutetaan erittäin hyvät vaimennus- ja sovitusarvot.
Toinen etu on kaksoissuojaus: limittäinen kuparifolio ja sen päälle sijoitettu kuparipunos takaavat korkean suojatehokkuuden, yli 90 dB 1 GHz:n taajuudella. Kuparifolion PE-pinnoite estää halkeamien muodostumisen pienissä taivutussäteissä. Ecoflex 10 Plus:n musta PVC-ulkovaippa on UV-stabiloitu.
Ecoflex 10 Plus:lle on kehitetty käyttäjäystävällinen, juottamaton N-liitin, joka voidaan asentaa muutamassa minuutissa ilman erityistyökaluja.
Ecoflex 10 Plus on innovatiivinen koaksiaalikaapeli kaikkiin mikroaaltotekniikan sovelluksiin: matalahäviöinen, erittäin taipuisa, säteilynkestävä ja käyttökelpoinen mikroaaltotaajuuksilla.
Tekniset tiedot
- Impedanssi: 50 Ohm
- Sisäjohdin: 4,5 mm, kuparipäällysteinen alumiini (7-säikeinen)
- Eristys: PE, halkaisija 7,2 mm
- Ulkohalkaisija: 14,6 mm
- Minimitaivutussäde: 4 × Ø (kertataivutus) / 8 × Ø (toistuva)
- Paino: 96 kg/km
-
Lämpötila-alue:
- Varastointi: –55 … +85 °C
- Asennus: –55 … +85 °C
- Käyttö: –40 … +85 °C
Vaimennus db/100m
5MHz 0,76
100MHz 3,80
500MHz 9,12
800MHz 11,88
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | SSB |
| Tekniset tiedot | |
| Impedanssi | 50 ohm |
| CPR / hyväksyntä | Eca |
| Johtimen_tyyppi | monisäikeinen |
| Kaapelin ulkohalkaisija | Ø 10.2 mm |
| Kaapelityyppi | Ecoflex 10 |
| Materiaali | PVC |
| Väri | Musta |
